محدد موضع الصمام الذكي Tissin TS900 TS905

نظرة عامة على المنتج

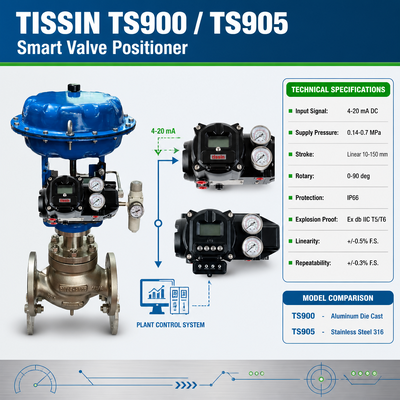

محددات موضع الصمام الذكية Tissin TS900 و TS905 هي محددات صمامات كهرو-هوائية مصممة للتحكم في شوط صمامات التحكم الهوائية وفقًا لإشارة دخل 4-20 مللي أمبير تيار مستمر.يستقبل محدد الموضع إشارة التحكم من نظام تحكم، أو DCS، أو مصدر إشارة ويضبط ضغط الهواء المزود لمشغل الصمام. هذا يسمح للمشغل والصمام باتباع موضع الدخل المطلوب.

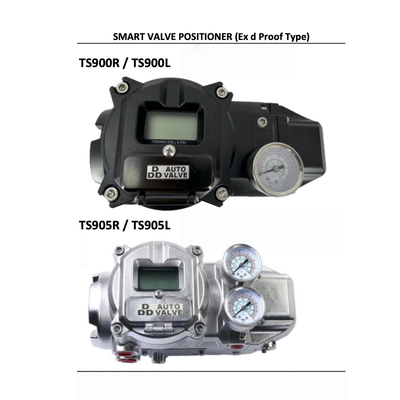

يشترك TS900 و TS905 في نفس مواصفات التحكم الرئيسية. الاختلاف الهيكلي الرئيسي هو مادة الغلاف.

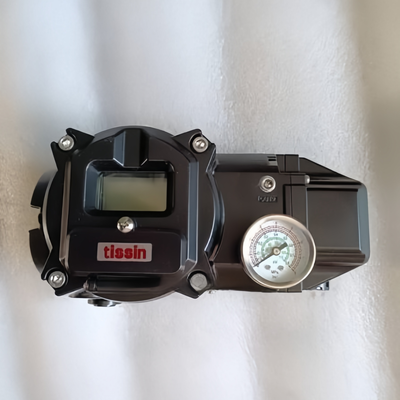

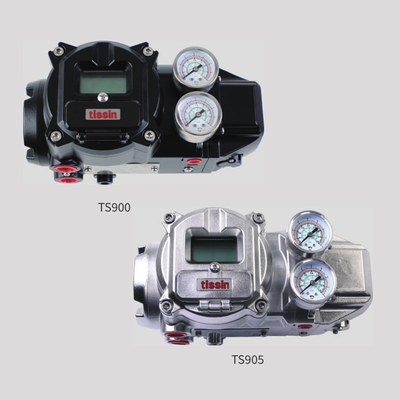

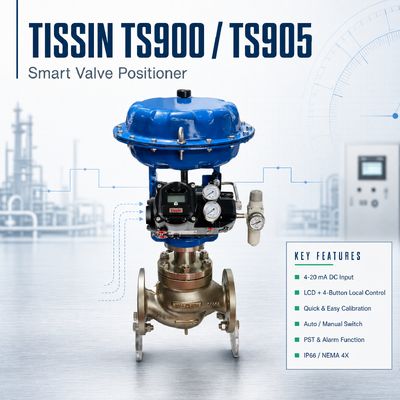

يستخدم TS900 جسمًا مصبوبًا من الألومنيوم، بينما يستخدم TS905 الفولاذ المقاوم للصدأ 316. لذلك، فإن إصدار TS905 مناسب للمشاريع التي تتطلب غلافًا من الفولاذ المقاوم للصدأ.تتضمن السلسلة شاشة LCD وأربعة أزرار محلية للإعداد والتشغيل. معايرة تلقائية، واختبار شوط جزئي، ووظائف إنذار، ومفتاح تلقائي/يدوي مدرجة في تصميم المنتج. يستخدم محدد الموضع أيضًا صمام توجيه بتدفق كبير لدعم استجابة أسرع للصمام.

المواصفات الفنية

المواصفات

يتوفر HART 7، مرسل موضع ثنائي الأسلاك مع إمداد 9-30 فولت تيار مستمر، ومفتاح إنذار مع إمداد 9-30 فولت تيار مستمر حسب التكوين.صناعة التطبيق

يتم استخدام TS900 و TS905 مع صمامات التحكم الهوائية في أنظمة التحكم في العمليات الصناعية.

تشمل مجالات التطبيق النموذجية:

معالجة النفط والغاز

• مصانع البتروكيماويات

• المعالجة الكيميائية

• توليد الطاقة

• معالجة المياه والصرف الصحي

• أتمتة العمليات الصناعية

• أنظمة صمامات التحكم الهوائية العامة

• يجب أن يعتمد الاختيار بين TS900 و TS905 على بيئة التركيب، ومتطلبات الغلاف، وتكوين الصمام، ومواصفات المشروع.

المشاكل الشائعة

محدد الموضع لا يستجيب لإشارة 4-20 مللي أمبير

تحقق من أسلاك الدخل وتيار الحلقة أولاً. يتطلب محدد الموضع إشارة دخل 4-20 مللي أمبير تيار مستمر، لذلك يجب فحص مصدر الإشارة والأسلاك قبل استكشاف الأخطاء الميكانيكية وإصلاحها.

موضع الصمام غير صحيح

تحقق من وصلة المشغل، وذراع التغذية الراجعة، وإعدادات المعايرة. يمكن أن يؤثر التركيب الميكانيكي أو المعايرة غير الصحيحة على العلاقة بين إشارة الدخل وموضع الصمام.

خرج الهواء غير كافٍ

تحقق من ضغط إمداد هواء الأجهزة وجودة الهواء. ضغط الإمداد المحدد هو 0.14-0.7 ميجا باسكال وجودة الهواء المطلوبة هي الفئة 3 وفقًا لـ ISO 8573-1.

استجابة الصمام بطيئة

تحقق من إمداد الهواء، وحالة المشغل، والتوصيلات الهوائية. يستخدم محدد الموضع صمام توجيه بتدفق كبير، ولكن الاستجابة الإجمالية تعتمد أيضًا على المشغل والصمام ونظام الهواء.

وظيفة HART غير متوفرة

HART هو تكوين اختياري. إذا كان اتصال HART مطلوبًا، فتأكد من أن محدد الموضع المزود هو إصدار HART قبل التركيب.

نماذج الاستبدال

لمشاريع الاستبدال، يمكن اعتبار TS900 و TS905 لتطبيقات محددات موضع صمامات التحكم الهوائية حيث تكون الإشارة المطلوبة، وإمداد الهواء، والشوط، وترتيب التركيب متوافقة.

لا ينبغي معاملة النموذجين كبدائل ميكانيكية متطابقة في كل تطبيق. يستخدم TS900 جسمًا مصبوبًا من الألومنيوم، بينما يستخدم TS905 الفولاذ المقاوم للصدأ 316.

عند استبدال محدد موضع موجود، تأكد من:

طراز محدد الموضع الحالي

• نوع الصمام

• نوع المشغل

• تشغيل خطي أو دوراني

• شوط الصمام أو دورانه

• إشارة الدخل

• ضغط هواء الأجهزة

• ترتيب التركيب

• وصلة التغذية الراجعة

• متطلبات مقاومة الانفجار

• متطلب HART

• متطلب مرسل الموضع

• لماذا تشتري منا

دعم اختيار النموذج

يمكننا المساعدة في التحقق من تكوين TS900 أو TS905 وفقًا لمعلومات الصمام والمشغل المقدمة.

إمداد الاستبدال

لمشاريع استبدال محددات الموضع، قم بتوفير النموذج الحالي أو معلومات لوحة الاسم. هذا يساعد على تقليل خطر طلب تكوين غير متوافق.

نطاق منتجات أتمتة الصمامات

نقوم أيضًا بتوريد صمامات التحكم، والمشغلات، ومحددات موضع الصمامات، وأجهزة العمليات لمشاريع الأتمتة الصناعية.

مشتريات المشاريع

لطلبات المشاريع، يمكننا تنسيق اختيار المنتج، والاقتباس، وتأكيد الكمية، والتسليم الدولي.

التحقق من التكوين قبل الطلب

لطلبات TS900/TS905، نوصي بتأكيد الإشارة، وشوط الصمام، ونوع المشغل، والتركيب، والوظائف الاختيارية قبل الشحن.

وقت المخزون والتسليم

يعتمد توفر المخزون على تكوين TS900 أو TS905، والكمية، والوظائف الاختيارية.

قد يكون للتكوينات القياسية توفر مختلف عن إصدارات HART، أو مرسل الموضع، أو مفتاح الإنذار. لذلك، يجب تأكيد وقت التسليم وفقًا للتكوين الدقيق قبل الطلب.

للحصول على عرض أسعار، يرجى تقديم النموذج والكمية والخيارات المطلوبة حتى يمكن التحقق من جدول التوريد الحالي.

نموذج طلب عرض أسعار

المنتج:

محدد موضع الصمام الذكي Tissin TS900 / TS905النموذج:

TS900 / TS905
الكمية:

الكمية المطلوبة
إشارة الدخل:

4-20 مللي أمبير تيار مستمر أو التكوين المطلوب
نوع الصمام:

صمام تحكم هوائي كروي / دوراني / آخر
طراز المشغل:

طراز المشغل الحالي أو المطلوب
الشوط:

شوط خطي أو زاوية دورانية
ضغط الإمداد:

ضغط هواء الأجهزة المطلوب
الخيارات:

HART / مرسل موضع / مفتاح إنذار / لا شيء
التركيب:

ترتيب التركيب الحالي أو معلومات المشغل
التطبيق:

الصناعة وبيئة التشغيل
الوجهة:

البلد / المدينة
التسليم المطلوب:

تاريخ التسليم المستهدف
لطلبات الاستبدال، يرجى إرسال لوحة اسم محدد الموضع الحالي أو صورة المنتج عند توفرها.
