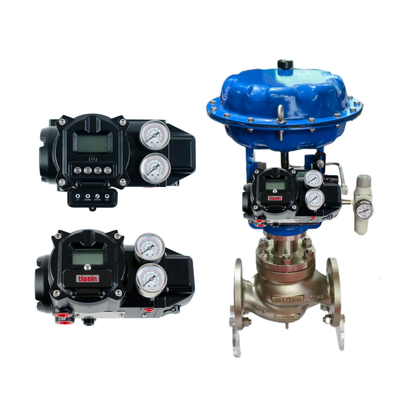

الTS900 وTS905هي أجهزة تحديد موضع الصمامات الهوائية الذكية لصمامات التحكم التي تستخدم المحركات الهوائية. يقومون بتحويل إشارة التحكم DC من 4 إلى 20 مللي أمبير إلى خرج هوائي لضبط موضع الصمام.
يمكن استخدام محدد الموضع مع كل من تطبيقات الصمامات الخطية والدوارة. نطاق السكتة الدماغية المحدد هو10-150 ملم للتطبيقات الخطية و0-90 درجة للتطبيقات الدوارة.
يتم توفير شاشة LCD محلية وأربعة أزرار للتشغيل والتكوين. يتضمن التصميم أيضًا معايرة تلقائية واختبار السكتة الدماغية الجزئية ووظائف التنبيه ومفتاح تلقائي/يدوي.
يحتوي TS900 على هيكل من الألومنيوم المصبوب. يستخدم TS905الفولاذ المقاوم للصدأ SUS316، مما يوفر خيارًا مختلفًا للسكن للمشاريع التي تتطلب إنشاءات من الفولاذ المقاوم للصدأ.
| غرض | TS900 | TS905 |
|---|---|---|
| نموذج | TS900 | TS905 |
| نوع الموضع | ذكي / مقاوم للهب | ذكي / مقاوم للهب |
| مدخل | 4-20 مللي أمبير تيار مستمر | 4-20 مللي أمبير تيار مستمر |
| مقاومة | 500 أوم عند 20 مللي أمبير تيار مستمر | 500 أوم عند 20 مللي أمبير تيار مستمر |
| تزويد الهواء | 0.14-0.7 ميجا باسكال | 0.14-0.7 ميجا باسكال |
| السكتة الدماغية الخطية | 10-150 ملم | 10-150 ملم |
| السكتة الدماغية الدوارة | 0-90 درجة | 0-90 درجة |
| ميناء جوي | PT1/4، NPT1/4 | PT1/4، NPT1/4 |
| منفذ القياس | PT1/8، NPT1/8 | PT1/8، NPT1/8 |
| دخول الكابل | جي (بف) 1/2، NPT1/2 | جي (بف) 1/2، NPT1/2 |
| الحماية من الانفجار | على سبيل المثال ديسيبل IIC T5/T6 | على سبيل المثال ديسيبل IIC T5/T6 |
| حماية الضميمة | IP66 | IP66 |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +85 درجة مئوية قياسي | -30 درجة مئوية إلى +85 درجة مئوية قياسي |
| نسخة درجة حرارة منخفضة | -40 درجة مئوية إلى +85 درجة مئوية | -40 درجة مئوية إلى +85 درجة مئوية |
| الخطية | ±0.5% FS | ±0.5% FS |
| حساسية | ±0.2% FS | ±0.2% FS |
| التباطؤ | ±0.5% FS | ±0.5% FS |
| التكرار | ±0.3% FS | ±0.3% FS |
| استهلاك الهواء | <2.3 LPM عند 0.14 ميجا باسكال | <2.3 LPM عند 0.14 ميجا باسكال |
| سعة التدفق | > 100 LPM عند 0.14 ميجا باسكال | > 100 LPM عند 0.14 ميجا باسكال |
| جودة الهواء | الفئة 3، إسو 8573-1 | الفئة 3، إسو 8573-1 |
| جسم | قالب ألومنيوم مصبوب | الفولاذ المقاوم للصدأ SUS316 |
| وزن | 3.5 كجم | 7.0 كجم |
تدعم السلسلة أيضًا الاختياريهارت 7، أ2-سلك موقف الارسال، ومفتاح التنبيه، اعتمادًا على التكوين المحدد. يستخدم جهاز إرسال الموضع ومفتاح الإنذار مصدرًا تيارًا مباشرًا بقدرة 9-30 فولت في مواصفات الخيار المنشورة.
يمكن استخدام سلسلة TS900/TS905 عندما تتطلب صمامات التحكم الهوائية التحكم الإلكتروني في الموضع.
تشمل التطبيقات الشائعة ما يلي:
بالنسبة للتركيبات في المناطق الخطرة، يجب التحقق من الشهادات المعمول بها وظروف درجة الحرارة مقابل التكوين الدقيق للمنتج.
تحقق أولاً من تيار الإدخال وضغط هواء الجهاز والوصلات الهوائية. لا يمكن لإشارة 4-20 مللي أمبير وحدها أن تعوض هواء الجهاز غير الكافي أو غير المستقر.
تحقق مما إذا كان محدد الموضع قد تم تكوينه للتطبيق الخطي أو الدوار الصحيح. تحقق أيضًا من آلية التغذية المرتدة والاتصال الميكانيكي بين جهاز تحديد الموضع والمشغل.
تحقق من التثبيت الميكانيكي قبل تكرار المعايرة التلقائية. يمكن أن يتداخل ربط الملاحظات غير الصحيح أو إعداد المشغل غير المناسب مع المعايرة.
فحص إشارة الدخل، وإمدادات الهواء والمحرك. يعد محدد الموضع جزءًا من حلقة التحكم الكاملة، لذلك قد ينشأ عدم الاستقرار من إشارة التحكم أو المشغل بدلاً من محدد الموضع نفسه.
تأكد من نطاق درجة الحرارة المحيطة والمقاومة للانفجار المطلوبة قبل التثبيت. تحتوي التكوينات القياسية ودرجات الحرارة المنخفضة على نطاقات تشغيل منشورة مختلفة.
يمكن تقييم TS900 وTS905 كبديلين لمواضع الصمامات الذكية لأنظمة صمامات التحكم الهوائية المتوافقة.
يجب أن تبدأ عملية الاستبدال بمحدد الموضع الموجود بدلاً من مظهر المنتج. المعلومات التالية مهمة:
| تحقق من العنصر | المعلومات المطلوبة |
|---|---|
| الموضع الموجود | العلامة التجارية والنموذج |
| إشارة | 4-20 مللي أمبير أو غير ذلك |
| نوع الصمام | خطي / دوار |
| السكتة الدماغية صمام | ملم أو درجة |
| المحرك | العلامة التجارية والنموذج |
| إمدادات الهواء | ضغط التشغيل |
| تصاعد | ترتيب التركيب |
| السكن | متطلبات الألومنيوم / الفولاذ المقاوم للصدأ |
| تواصل | ستاندرد / هارت |
| تعليق | متطلبات موقف الارسال |
| منطقة خطرة | الشهادة المطلوبة |
| كمية | عدد الوحدات |

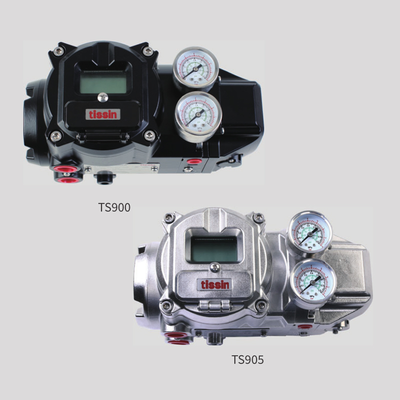

TS900هي النسخة المصبوبة من الألومنيوم، بينماTS905هو الإصدار SUS316 من الفولاذ المقاوم للصدأ. ولذلك يجب أن يأخذ الاختيار في الاعتبار شروط التثبيت ومتطلبات السكن.
نحن نركز على التكوين الفعلي للصمام والمشغل بدلاً من التوصية بجهاز تحديد الموضع بناءً على اسم الطراز فقط.

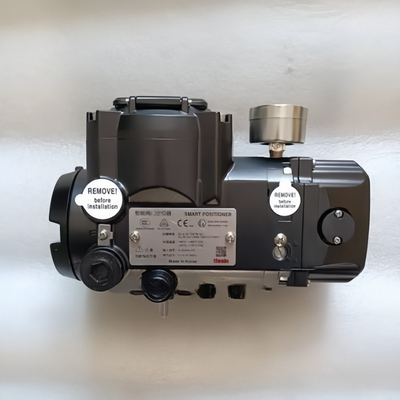

بالنسبة لجهاز تحديد المواقع الحالي، يمكن استخدام معلومات لوحة الاسم للتحقق من الإشارة والإسكان والخيارات والمتطلبات الرئيسية الأخرى.
يمكن تأكيد متطلبات HART وجهاز إرسال الموضع ومفتاح الإنذار قبل عرض الأسعار.

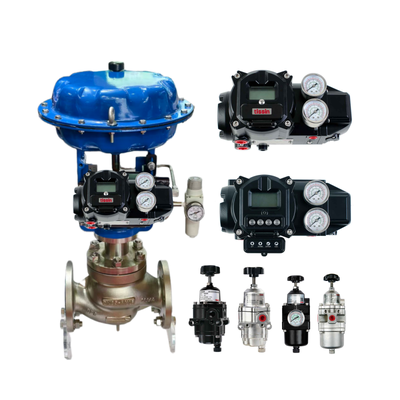

يمكننا توريد منتجات أتمتة الصمامات ذات الصلة، بما في ذلك صمامات التحكم والمحركات ومحددات وضع الصمامات والأجهزة.
نحن ندعم عمليات الشراء الخارجية من خلال عرض الأسعار وتأكيد المنتج وتنسيق الطلب وترتيبات التسليم.
تعتمد حالة مخزون TS900 وTS905 على الطراز والكمية والتكوين المحدد.
قد يكون للإصدار القياسي والإصدارات المجهزة بـ HART الاختياري أو جهاز إرسال الموضع أو مفتاح الإنذار جداول إمداد مختلفة.
يرجى تقديم النموذج والكمية بالضبط عند طلب عرض الأسعار. يمكن بعد ذلك التحقق من التوفر الحالي ووقت التسليم المقدر وفقًا للتكوين المطلوب.
