إن Tissin TS900 / TS905 هو محدد موضع صمام ذكي يستخدم للتحكم في مشغلات الصمامات الهوائية من إشارة دخل 4-20 مللي أمبير تيار مستمر.
وهو مصمم لتطبيقات الصمامات التحكم الخطية والدوارة. يراقب محدد الموضع موضع الصمام المطلوب وينظم الضغط الهوائي للمشغل وفقًا لذلك.

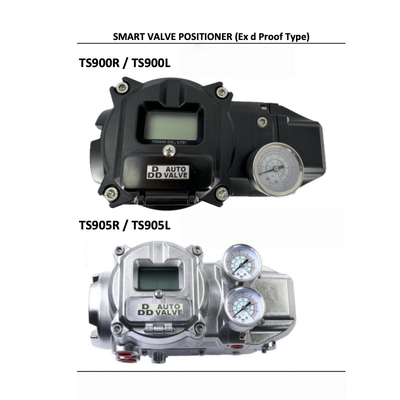

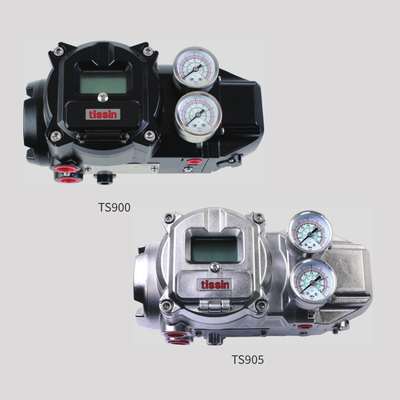

للمستخدمين الذين يقارنون بين النموذجين، فإن الفرق الرئيسي هو بناء الجسم:
يستخدم كلا النموذجين نفس مواصفات الإشارة الأساسية، وإمداد الهواء، والسكتة، والأداء في وثائق المنتج المنشورة.

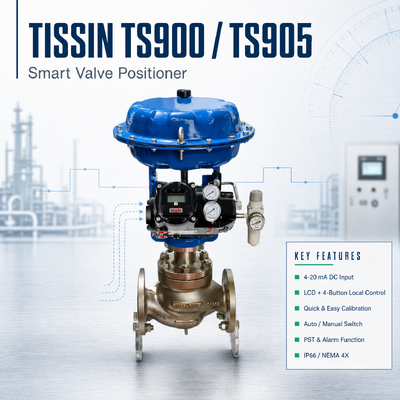

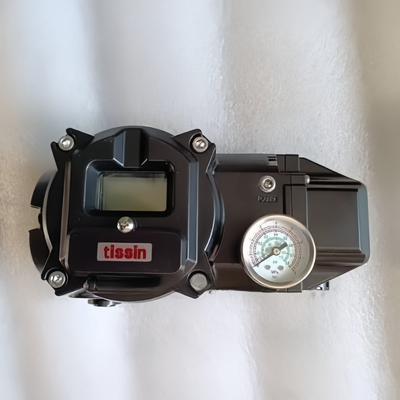

توفر السلسلة شاشة LCD وأربعة أزرار للتشغيل المحلي. كما أنها تتضمن وظائف مثل الإعداد التلقائي، واختبار السكتة الجزئية، ووظائف الإنذار، والتشغيل التلقائي/اليدوي.
| المعلمة الفنية | TS900 | TS905 |
|---|---|---|
| الموديل | TS900 | TS905 |
| النوع | محدد موضع صمام ذكي | محدد موضع صمام ذكي |
| إشارة الدخل | 4-20 مللي أمبير تيار مستمر | 4-20 مللي أمبير تيار مستمر |
| المقاومة | 500 أوم عند 20 مللي أمبير تيار مستمر | 500 أوم عند 20 مللي أمبير تيار مستمر |
| ضغط الإمداد | 0.14-0.7 ميجا باسكال | 0.14-0.7 ميجا باسكال |
| سكتة الصمام الخطية | 10-150 مم | 10-150 مم |
| نطاق الصمام الدوار | 0-90 درجة | 0-90 درجة |
| اتصال الهواء | PT1/4، NPT1/4 | PT1/4، NPT1/4 |
| اتصال مقياس الضغط | PT1/8، NPT1/8 | PT1/8، NPT1/8 |
| الموصل | G(PF)1/2، NPT1/2 | G(PF)1/2، NPT1/2 |
| تصنيف مقاومة الانفجار | Ex db IIC T5/T6 | Ex db IIC T5/T6 |
| حماية الغلاف | IP66 | IP66 |
| درجة الحرارة القياسية | -30 درجة مئوية إلى +85 درجة مئوية | -30 درجة مئوية إلى +85 درجة مئوية |
| نوع درجة الحرارة المنخفضة | -40 درجة مئوية إلى +85 درجة مئوية | -40 درجة مئوية إلى +85 درجة مئوية |
| الخطية | ±0.5% من المدى الكامل | ±0.5% من المدى الكامل |
| الحساسية | ±0.2% من المدى الكامل | ±0.2% من المدى الكامل |
| التفاوت | ±0.5% من المدى الكامل | ±0.5% من المدى الكامل |
| التكرارية | ±0.3% من المدى الكامل | ±0.3% من المدى الكامل |
| استهلاك الهواء | <2.3 لتر/دقيقة عند 0.14 ميجا باسكال | <2.3 لتر/دقيقة عند 0.14 ميجا باسكال |
| سعة التدفق | >100 لتر/دقيقة عند 0.14 ميجا باسكال | >100 لتر/دقيقة عند 0.14 ميجا باسكال |
| جودة الهواء المطلوبة | الفئة 3، ISO 8573-1 | الفئة 3، ISO 8573-1 |
| مادة الجسم | الألومنيوم المصبوب | الفولاذ المقاوم للصدأ 316 |
| الوزن الصافي | 3.5 كجم | 7.0 كجم |
التكوينات الاختيارية: HART 7، مرسل موضع ثنائي الأسلاك ومفتاح إنذار. يتم تحديد خيارات مرسل الموضع ومفتاح الإنذار مع جهد تغذية 9-30 فولت تيار مستمر.
مناسب للتحكم في موضع الصمام الهوائي حيث يتم استخدام أمر 4-20 مللي أمبير.
يمكن استخدامه للصمامات التحكم الهوائية في العمليات والأنظمة الصناعية ذات الصلة.
ينطبق على التحكم الآلي في الصمامات في معدات العمليات.
يمكن استخدامه مع الصمامات التحكم الهوائية في أنظمة عمليات توليد الطاقة.
مناسب لتطبيقات الصمامات الهوائية الآلية في عمليات معالجة المياه.
يمكن دمج محدد الموضع في حلقات صمامات التحكم باستخدام مشغل هوائي متوافق ونظام تحكم.
تحقق مما إذا كان إمداد هواء الأجهزة ضمن النطاق المحدد. ثم افحص المشغل، والأنابيب الهوائية، والوصلة الميكانيكية.
تحقق من آلية التغذية الراجعة وقم بإجراء إجراء المعايرة المناسب. يجب أن يتطابق محدد الموضع ميكانيكيًا مع مشغل الصمام.
تحقق من التوصيلات الهوائية وتسرب الهواء حول المشغل والأنابيب. لا ينبغي تقييم استهلاك الهواء من محدد الموضع وحده دون فحص الدائرة الهوائية الكاملة.
تحقق من حالة الإنذار وحالة تشغيل الصمام/المشغل. إذا تم تركيب مفتاح إنذار، فتحقق أيضًا من الأسلاك ومصدر الطاقة الخاص به.
قم بتأكيد تكوين محدد الموضع قبل الشراء. HART 7 هو تكوين اختياري بدلاً من ميزة يجب افتراضها تلقائيًا على كل وحدة TS900/TS905.
بالنسبة للمشترين الذين يستبدلون محدد موضع صمام ذكي موجود، يجب اختيار TS900 و TS905 بعد فحص مجموعة الصمام الكاملة.
تشمل معلومات الاستبدال الهامة:
لا يوجد موديل استبدال عالمي واحد لأن ترتيب التركيب وآلية التغذية الراجعة وتكوين المشغل يجب أن تتطابق أيضًا.
نقوم بفحص الموديل والتكوين المطلوبين قبل تقديم عرض الأسعار حتى يتطابق محدد الموضع المقدم مع متطلبات المشروع قدر الإمكان.
يمكن تقديم عروض أسعار لتكوينات TS900 ذات جسم الألومنيوم و TS905 ذات جسم الفولاذ المقاوم للصدأ وفقًا للتوافر ومتطلبات المشروع.

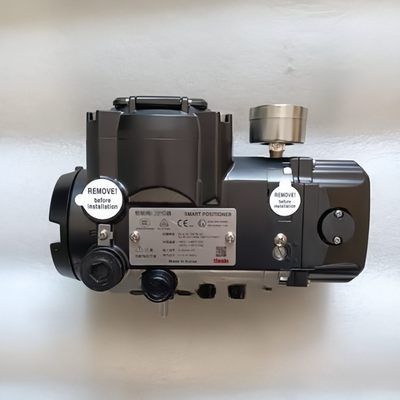

لأعمال الاستبدال، فإن لوحة اسم المنتج الحالية مفيدة لتأكيد الموديل المطلوب والوظائف الاختيارية.
يمكن توفير الصمامات التحكم والمشغلات ومحددات موضع الصمامات والأدوات الصناعية ذات الصلة لنفس المشروع.
نتولى عروض أسعار المنتجات وتنسيق الطلبات وترتيبات الشحن الدولية للمشترين في الخارج.
يعتمد توافر Tissin TS900 و TS905 على الموديل المحدد والخيارات وكمية الطلب.
قد تتبع المنتجات ذات تكوينات HART أو مرسل الموضع أو مفتاح الإنذار جدول توريد مختلف عن الإصدارات القياسية.
لتقدير دقيق للتسليم، يرجى تقديم:
يجب تأكيد المخزون الحالي ووقت التسليم قبل تقديم أمر الشراء.
