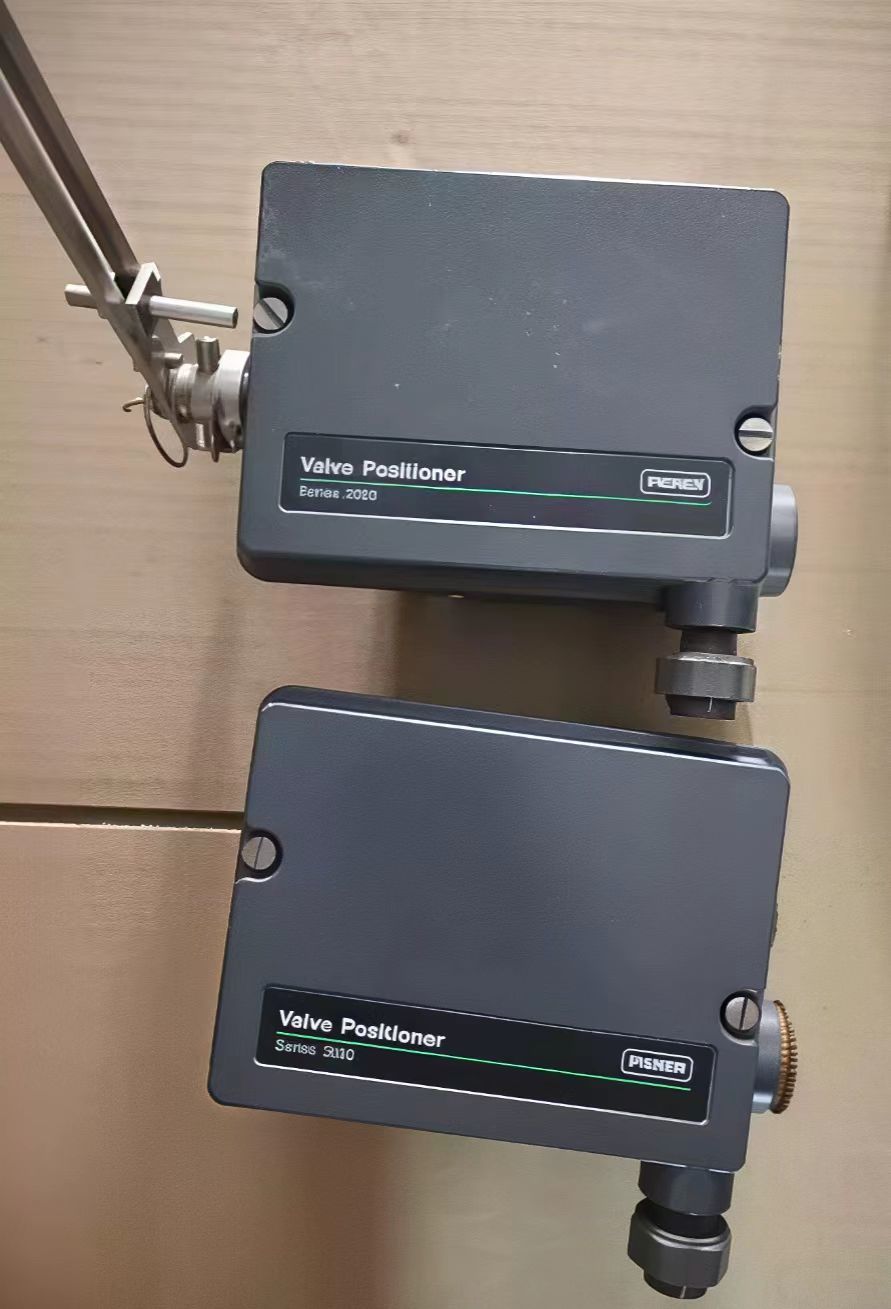

لمحة عامة عن المنتج

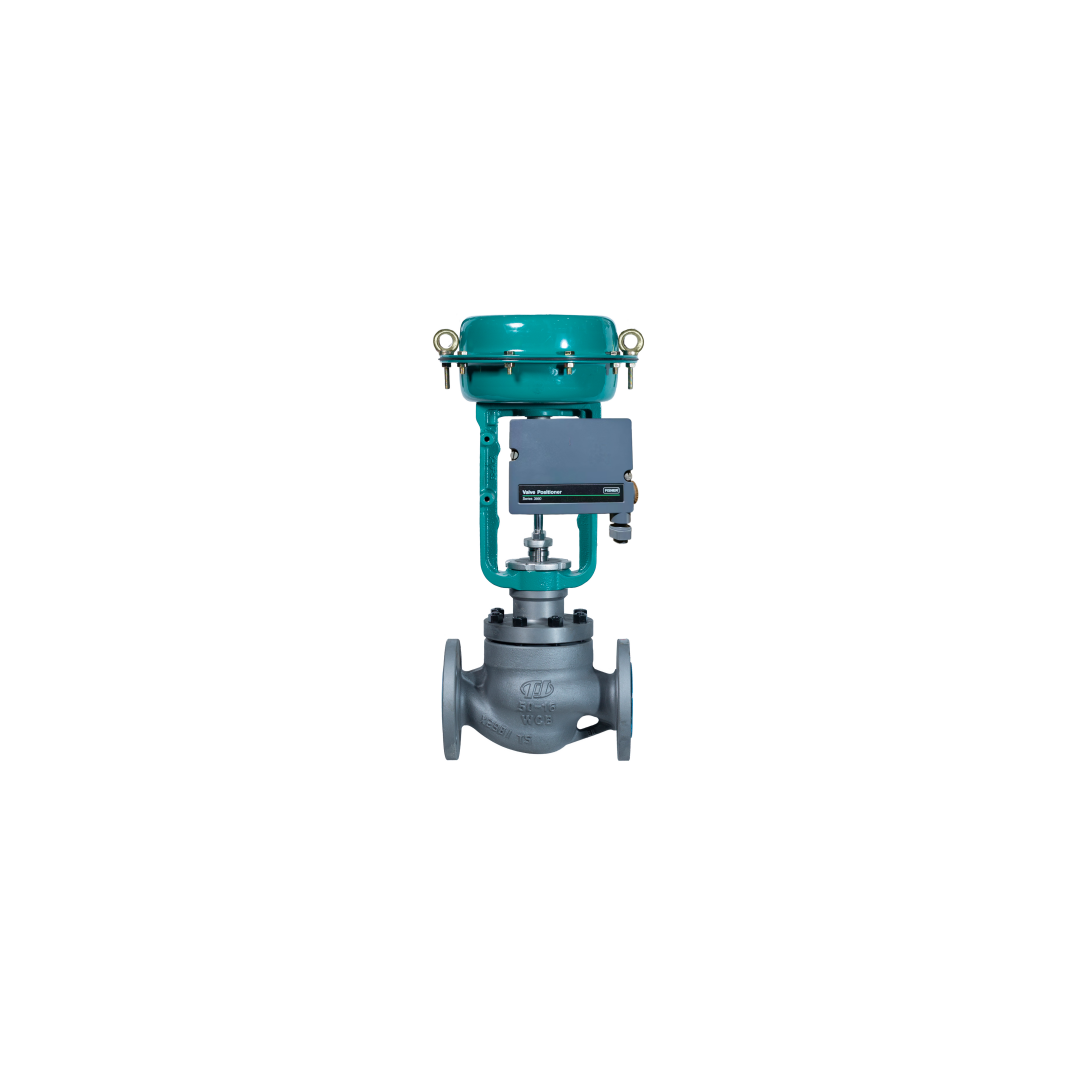

3661 هو جهاز تحديد وضع الصمام الكهربائي الرئوي ذو الفعل الواحد المصمم لاستخدامه مع العديد من أجهزة التشغيل على صمامات الجذع المنزلية لتطبيقات الاختناق.يوفر موقف الصمام متناسب مع إشارة مدخل ملمي أمبير ثابتة قياسية تتلقى من جهاز التحكم.
تصميم جهاز التوجيه يوفر أجهزة دقيقة سريعة الاستجابة قادرة على تحمل اهتزازات معظم بيئات النبات.انخفاض استهلاك الهواء في الحالة الثابتة يساهم في التشغيل الفعالتعديلات زيادة ودمجة قابلة للتعديل بسهولة لتحسين استقرار جهاز التوجيه لمتطلبات التطبيق المحددة.
3661 يقبل إشارة مدخل مشتركة قياسية مللي أمبير من جهاز التحكم ويوفر قدرات النطاق المقسوم والصفر والمساحة القابلة للتعديل. معظم أجزاء موجهات 3661 قابلة للتبادل ،تتطلب قطع غيار أقل لدعم هذه المواقعتم تصميم القضية والغطاء لمقاومة الاهتزاز الميكانيكي والتعامل الخام. يمكن إجراء تعديلات الصفر والمسافة مع وضع الغطاء في مكانه.

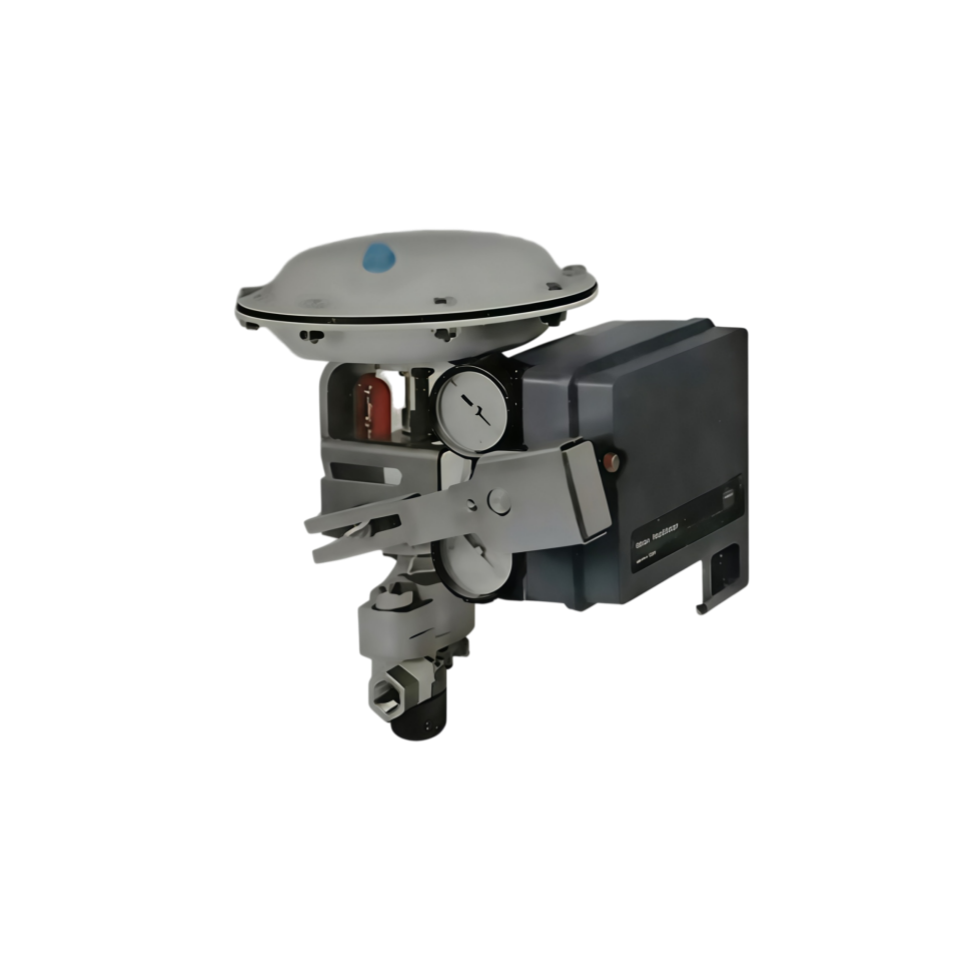

يستخدم جهاز تحديد المواقع مع 657 ، 667 ، 1250 ، 1250R ، 3024S ، و GX المحركات. ويمكن أيضًا تركيبه على محركات Baumann.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | أشد |
| بروتوكول الاتصال | 4-20mA التناظرية |
| إشارة الدخول | الكهربائية؛ 4 إلى 20 مآ تيار ثابت متزامن؛ أقصى 30 فولت من فولت الحمل |
| واجهة البيانات | مشبوهة |
| التشخيص | لا.. |
| ضغط الخروج الأقصى | 90 psi |
| نوع التثبيت | جهاز التشغيل مثبت |
| درجة حرارة العمل | درجة الحرارة القياسية |
| تحكم الموقف | تعديل |
| وسائل الإمداد | الهواء |
| تصنيف المنطقة | آمنة بشكل جوهري، غير حارقة، غبار |
| الشهادات | CSA، FM، ATEX، IECEx، CUTR، Peso، KGS، INMETRO، RCM |
| شهادة السلامة | NIL |
| العمل | عمل واحد |
| أجهزة التشغيل المتوافقة | 657، 667، 1250, 1250R، 3024S، GX؛ أجهزة تشغيل باومان |
صناعة التطبيقات
يستخدم 3661 في صناعات البتروكيماويات وتوليد الكهرباء ومعالجة المياه والورق والمواد الغذائية والمشروباتوهو مناسب لتطبيقات الضغط على صمامات الجذع المنزلية.
مشاكل شائعة
لا توجد إشارة إخراج مع وجود مدخلتحقق من وجود فوهة مسدودة نظف الفوهة تحقق من ضغط إمدادات الهواء
ضغط الخروج البطيء أو غير الطبيعي: تحقق من أن ضغط إمدادات الكهرباء ضمن المواصفات. تحقق من مكبر الكهرباء الهوائية ومجموعة الفوهة / الفوهة.
استجابة خطية ضعيفة: تحقق من تعديل الربيع الصفر تحقق من وضعية آلية تعديل النطاق
لا يستجيب جهاز تحديد المواقعالتحقق من ضغط التغذية والاتصالات الهوائية. التحقق من أن المحول يتلقى إشارة 4-20 mA.
تسرب الهواء: تحقق من ارتداء الحلقات الـ O ، والغطاءات ، والحجاب الحاجز. واستبدل حسب الحاجة.
نماذج بديلة

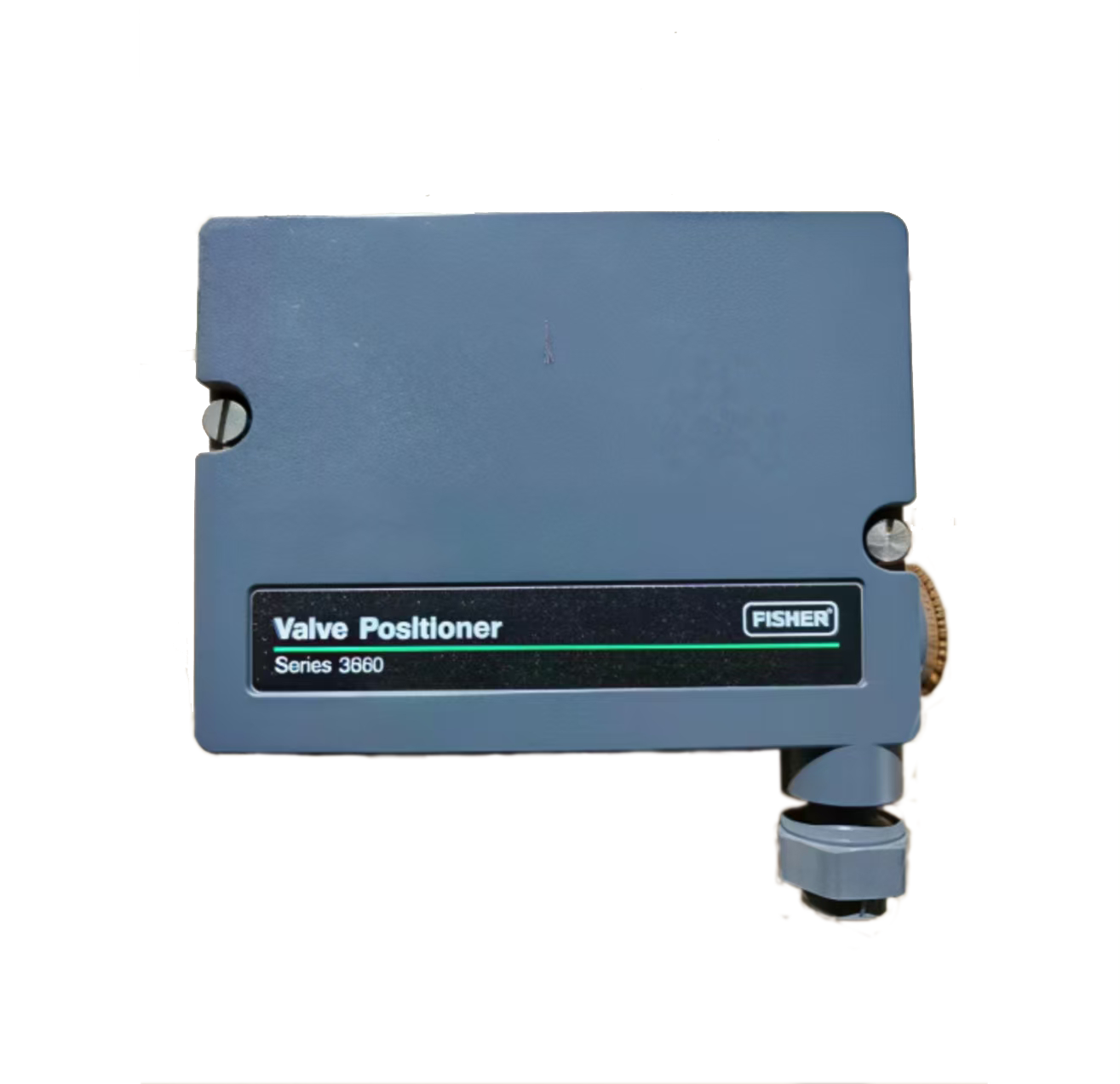

3661 هو منصة تحديد المواقع الكهربائية الهوائية الناضجةأجهزة التحكم الرقمية للصمامات DVC6200 أو DVC2000 هي بدائل الجيل الحاليبالنسبة للتركيبات القديمة ، يعمل 3661 كموازنة كهربائية-نيوماتيكية للموضع الرئوي 3660. بالنسبة للبدائل المتعددة الموردين ، تحقق من تركيب المحرك ، ومدى السير ،ومطابقة إشارة الدخول قبل الطلب.
