(ب)roduct نظرة عامة

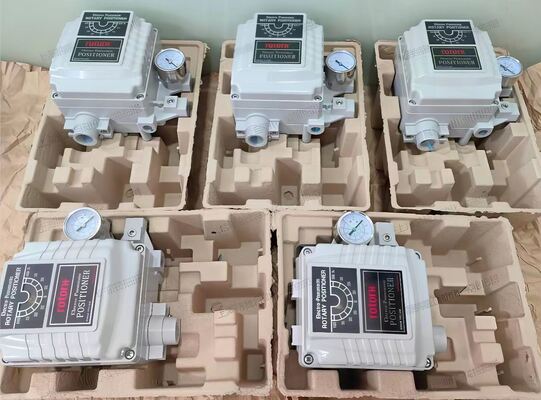

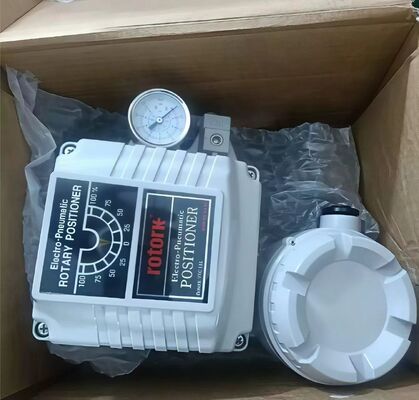

يسيطر موقف الصمام الذكي Rotork YTC بدقة على ضربة الصمام وفقًا لإشارة مدخل 4-20mA التي يتم تسليمها من جهاز التحكم.تم تصميمه لاستخدامه مع محركات الصمامات الخطية والدوارة الهوائية في كل من البيئات الصناعية الآمنة والخطيرةتعتبر عائلة المواقع واحدة من خطوط منتجات Rotork's الرائدة ، وتقدم أداءً موثوقًا في مجموعة واسعة من التطبيقات.
سلسلة YT تتميز بالتعديل التلقائي مع بنية قائمة بسيطة، وشاشة LCD الحروفية والرقمية لقيم العملية والتعديل، واتصالات HART للأوامر الرقمية، وردود الفعل الموقع،والتشخيص عبر الحلقة الحاليةأربعة أزرار قوية تمكن من التكوين المحلي.يسمح للصمام بالحفاظ على موقعه الأخير أو الانتقال إلى موقف محدد مسبقًا عند فقدان التغذية الكهربائية أو الهوائية.
مع استهلاك الهواء في الحالة الثابتة القريب من الصفر وغرفة من سبيكة الألومنيوم الصلبة ، تم بناء جهاز تحديد المواقع Rotork YTC للكفاءة في استخدام الطاقة وطول عمر الخدمة.وتشمل النماذج المتاحة YT-1000 (الكهربائية الرونية الأساسية)، YT-2500 (جهاز تحديد المواقع الذكي مع HART) ، YT-3300 (جهاز تحديد المواقع الذكي المتقدم مع PST) ، و YT-3700 (جهاز تحديد المواقع الذكي المدمج).
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | الدوار YTC |
| بروتوكول الاتصال | HART (YT-2500، YT-3300، YT-3700) |
| إشارة الدخول | 4-20mA DC ؛ نطاق مقسم متاح |
| واجهة البيانات | مشبوهة |
| التشخيص | المعايرة التلقائية؛ اختبار السكتة الدماغية الجزئية (PST) على YT-3300؛ تشخيص مرئي NE107 |
| ضغط الإمداد | 0.14~0.7 MPa (1.4~7 بار) |
| نوع التثبيت | خطي (10~150ملم) ودورية (0~أجهزة التشغيل |
| درجة حرارة العمل | -20~+70 درجة مئوية |
| حماية الحجرة | IP66 |
| مواد السكن | سبيكة الألومنيوم (القياسية) ؛ الفولاذ المقاوم للصدأ 316 (اختياري على YT-1050) |
| الاتصال الجوي | 1/4 NPT |
| عائق المدخل | 250 ± 15 Ω |
| استهلاك الهواء | تقريباً صفر حالة ثابتة |
| الشهادات | ATEX، IECEx، KCs، NEPSI (اعتمادًا على النموذج) |
صناعة التطبيقات

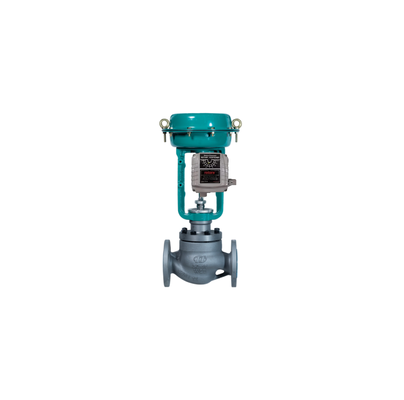

تستخدم عائلة موقف Rotork YTC في البتروكيماويات وتوليد الطاقة ومعالجة المياه والورق والتحكم العام في العمليات الصناعية.انها تعمل محركات الصمام الخطي والدوارة الرئوي في كل من المناطق الآمنة والخطيرةمناسبة لتحكم التخدير، التحكم في تشغيل / إيقاف، والتطبيقات التي تتطلب اختبار ضربة جزئية لأنظمة الأجهزة الأمنية.
مشاكل شائعة
لا استجابة لإشارة الدخول: تحقق من ضغط الإمداد (1.4 ~ 7 بار) والاتصالات النيوماتيكية. تحقق من أن إشارة الدخول ضمن نطاق 4-20mA.
موقف الصمام لا يتطابق مع إشارة الدخول: إجراء معايرة تلقائية. تحقق من أن اتجاه العمل (مباشرة أو عكسية) هو مقرر بشكل صحيح. تحقق من اتصال ربط التغذية الراجعة.
التشغيل غير المنتظم أو التذبذب: تحقق من وجود تسربات الهواء في الأنابيب والأدوات. تحقق من معايير التحكم في PID. تحقق من وجود اصطدام مفرط في حزمة الصمام أو جهاز التشغيل.
فشل المعايرة التلقائية: تحقق من ضغط التغذية والحدود السريعة. تأكد من أن الصمام غير عالق أو مقيد. تأكد من أن رافعة التغذية الراجعة تعمل بشكل صحيح.
تسرب الهواء من جهاز التوجيه: تحقق من ارتداء الحلقات الوقائية، والغطاء، والحجاب الحاجز. تفقد صمام الملفات على التلوث.
نماذج بديلة
سلسلة Rotork YTC تقدم نماذج متعددة لمتطلبات التطبيقات المختلفة. يوت 3300 هو جهاز تحديد المواقع الذكي المتقدم مع قدرة اختبار السكتة الدماغية الجزئية.الـ YT-3700 هو جهاز تحديد المواقع الذكي المدمج مع مراقبة رسومية وتشخيص متقدم. مجموعة RTP-4000 هي الجيل التالي من منصات تحديد موقع الصمامات الذكية. للحصول على بدائل متعددة الموردين، تحقق من تركيب جهاز التشغيل ومدى السفر وبروتوكول الاتصال قبل الطلب.
