لمحة عامة عن المنتج

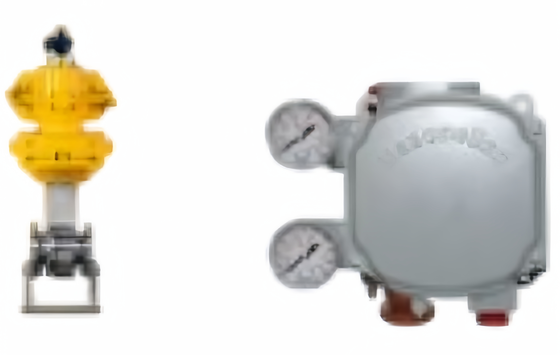

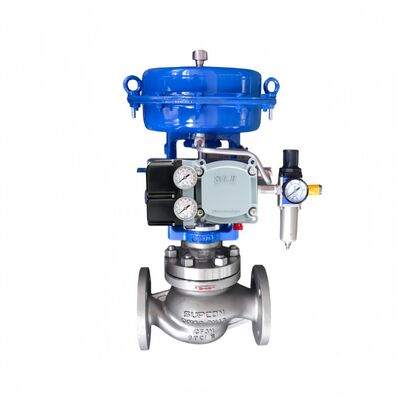

ماسونيلان SVI1000 هو جهاز تحديد موقع الصمام الرقمي 4-20mA للتواصل مع HART مصمم لصمامات التحكم الهوائية ذات الفعل الواحد. يستخدم تقنية استشعار ردود فعل مغناطيسية غير اتصالية ناضجة ،القضاء على الربط الميكانيكي واللبس الذي يأتي معه.الموضع يعمل بـ الحلقة لا يتطلب إمدادات طاقة خارجية
يتم التعامل مع الإعداد من خلال واجهة زر الضغط المحلية مع مؤشرات LED ، وفقًا لتصميم زر واحد وظيفة واحدة. يمكن تكوين معظم صمامات التحكم ومعايرتها في أقل من خمس دقائق.الوحدة تدعم HART Revision 5 أو Revision 7يمكن تحديدها في الميدان. يتوفر مفتاحان مدمجان للحالة الصلبة للإشارة إلى الموقع. تصميم التثبيت العالمي يستوعب كل من تطبيقات الصمامات الخطية والدورية.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | ماسونيلان |
| بروتوكول الاتصال | HART (Rev. 5 أو Rev. 7 ، يمكن تحديد المجال) ، 4-20mA analog |
| إشارة الدخول | الكهربائية، تعمل بالدوائر |
| واجهة البيانات | مشبوهة |
| التشخيص | التشخيص الأساسي مع التنبيهات |
| ضغط الإمداد | 20 - 100 psi (1.4 - 7 بار) |
| نوع التثبيت | جهاز التشغيل مثبت |
| درجة حرارة العمل | -40°C إلى +85°C (-40°F إلى +185°F) |
| درجة حرارة التخزين | -50 درجة مئوية إلى +93 درجة مئوية (-58 درجة فهرنهايت إلى +200 درجة فهرنهايت) |
| تحكم الموقف | التخفيف / تعديل |
| التحكم في العملية | التدفق، الضغط، درجة الحرارة، المستوى |
| وسائل الإمداد | الهواء (جاف، خال من الزيت) |
| تصنيف المنطقة | آمنة بشكل جوهري، غير حارقة |
| الشهادات | ATEX، FM، FMc، IEC، CE |
| مواد السكن | سبيكة الألومنيوم منخفضة النحاس (ASTM 360) ، البرايمر الايبوكسي مع طبقة فوقية من البولي يوريثان الرمادية |
| تصنيف الحماية | IP66 / NEMA 4X |
| الوزن | 2 كجم (4.5 رطلا) |
| الحد الأدنى / الحد الأقصى للتيار | 3.2 mA / 24 mA |
| الجهد النهائي | 9 Vdc @ 20 mA |
| الاتصال الكهربائي | خيط داخلي واحد 1/2 NPT |
| الدقة | ± 0.5% من المقياس الكامل |
| التهاب النفس + المنطقة الميتة | ± 0.3% من المقياس الكامل |
| التكرار | ± 0.3% من المقياس الكامل |
| وقت البدء | < 500 ms |
| تأثير فقدان الطاقة الفوري | < 100 ms |
| إشارة الخروج | مفتاحان للحالة الصلبة قابلان للتكوين، 1A 30Vdc، NO أو NC |
| الخيارات | /G (المقاييس) ، /IM (العودة المغناطيسية المتكاملة) ، /SW (مفتاح الحالة الصلبة) |
صناعة التطبيقات
يستخدم Masoneilan SVI1000 في توليد الطاقة ومعالجة الكيماويات والتكرير والبتروكيماويات وتطبيقات النفط والغاز. وتشمل التطبيقات الرئيسية مولدات توربينات البخار، المكثفات،أبراج التبريد، مولدات بخار استرداد الحرارة، التقطير، المعالجة المائية، التكسير، الخلط، سلامة خط الأنابيب، وضغط الغاز.تركيبها البسيط والتغذية الراجعة المغناطيسية الموثوق بها تجعلها مناسبة جدا للسيطرة الروتينية على ضغط القيود على الصمامات الروائية ذات التأثير الواحد.
مشاكل شائعة
لا يستجيب جهاز تحديد الموقع لإشارة الدخول: تحقق من أن ضغط التغذية ضمن حدود 20-100 psi وأن الاتصالات الهوائية آمنة. تحقق من أن وضع الجهاز مثبت على طبيعي.
يستجيب الصمام ببطء أو لا يستجيب على الإطلاق: تأكيد أن نقطة إعداد إمدادات الهواء أكبر من القيمة النهائية للربيع زائد 10 psig.التحقق من انخفاض الإمدادات أثناء التعبئة أقل من 15%.
تحذير عن خطأ في الموقع: إجراء توقيع صمام باستخدام SVI1000 Basic DTM. تحقق من التعبئة الضيقة أو تراكم الجذع أو الاحتكاك في جهاز التشغيل. إجراء ضبط تلقائي أو يدوي.
الطاقة الهامشية (جميع مصابيح LED مغلقة): تيار المدخل أقل من 3.85 mA. زيادة تيار الحلقة إلى 4 mA للتعديل والتشخيص.
فشل المعايرة: كان معايرة جهاز الاستشعار المدخل خارج النطاق المقبول. باستخدام معدات القياس الدقيقة ، قم بالمعايرة وفقًا للحدود.
فشل الأجهزة (SelfCheckError): قم بإزالة الطاقة لمدة دقيقتين وإعادة تشغيلها. قم بإزالة الإنذار عبر ValVue أو HART Host. إذا استمر الفشل ، فاستبدل وحدة الإلكترونيات.
نماذج بديلة
ماسونيلان SVI1000 هو جهاز تحديد المواقع الرقمي الأساسي. للتطبيقات التي تتطلب تشخيص صمام متقدم،سلسلة SVI II AP أو SVI3 هي خيارات المستوى التالي من نفس خط المنتجاتبالنسبة للبدائل المتعددة، تحقق من تركيب جهاز التشغيل، ومدى السفر، وبروتوكول الاتصال قبل الطلب.
