نظرة عامة على المنتج

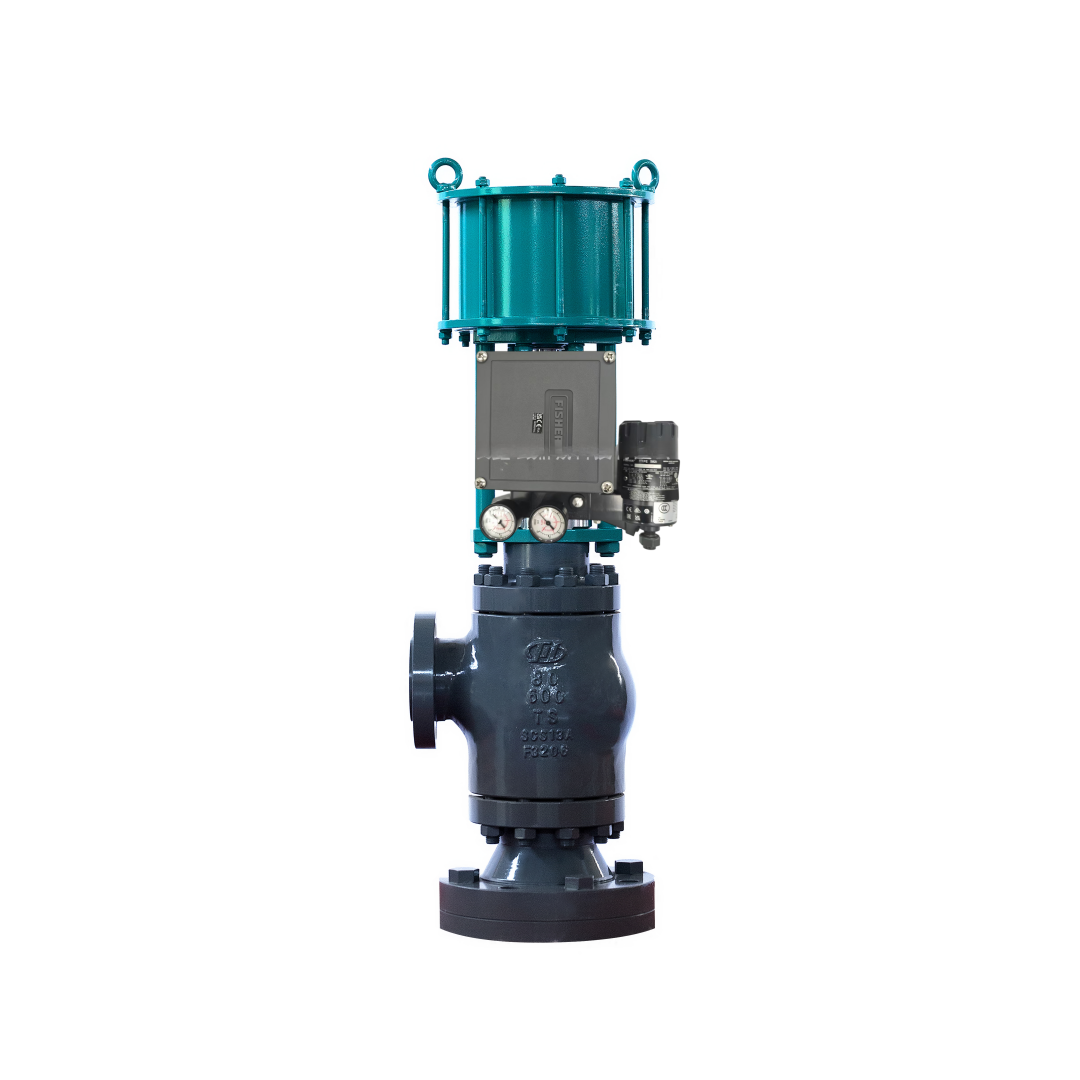

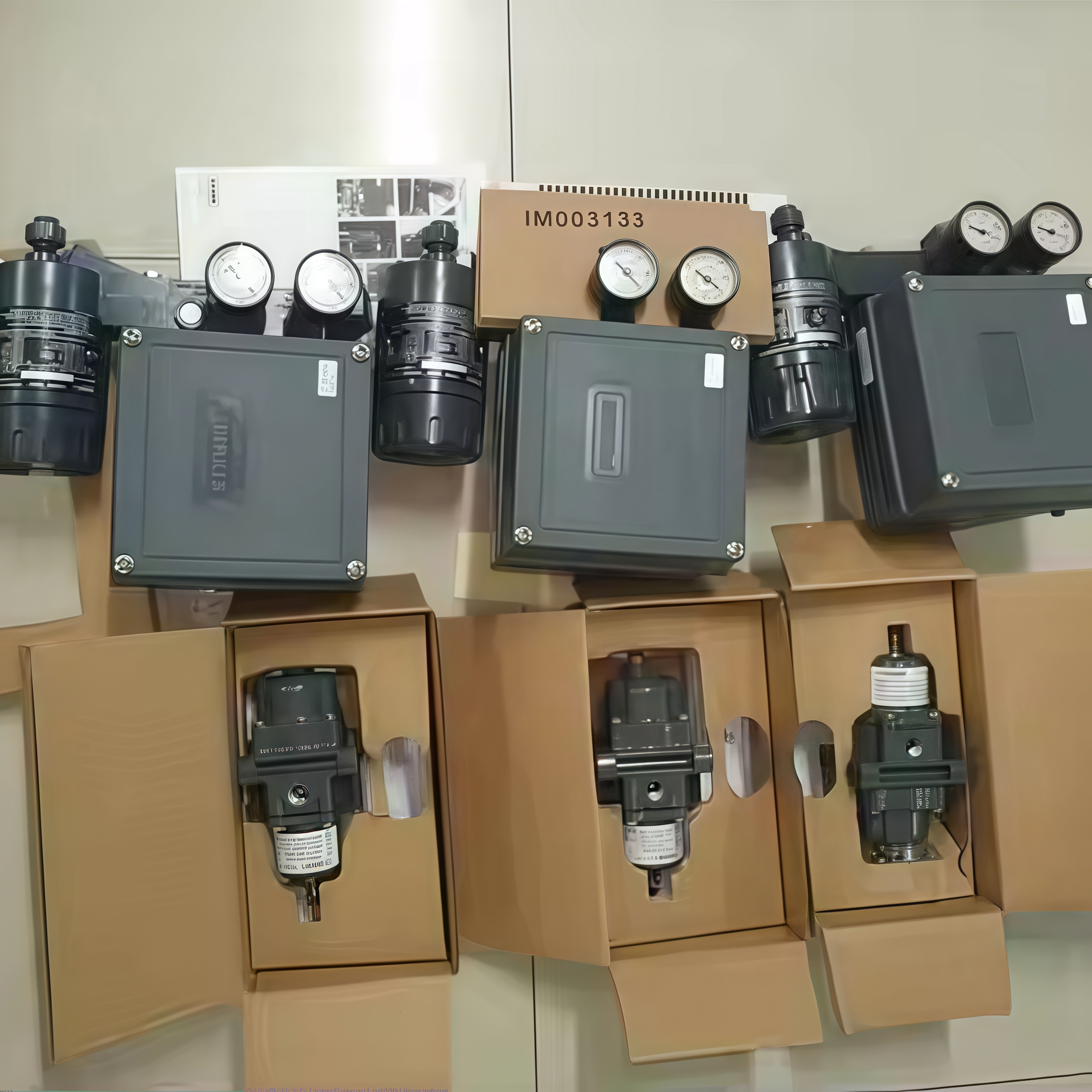

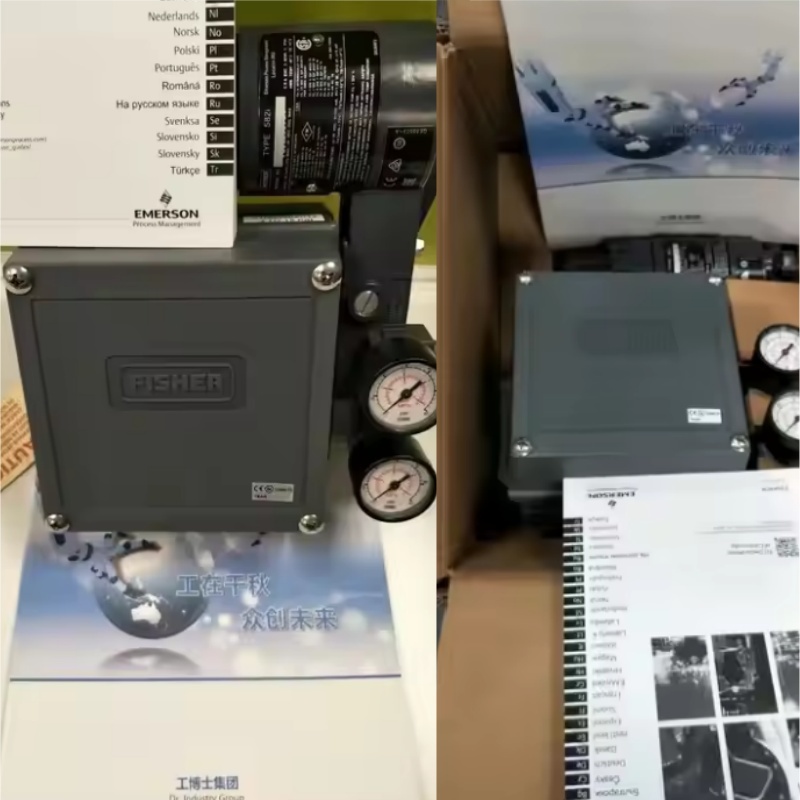

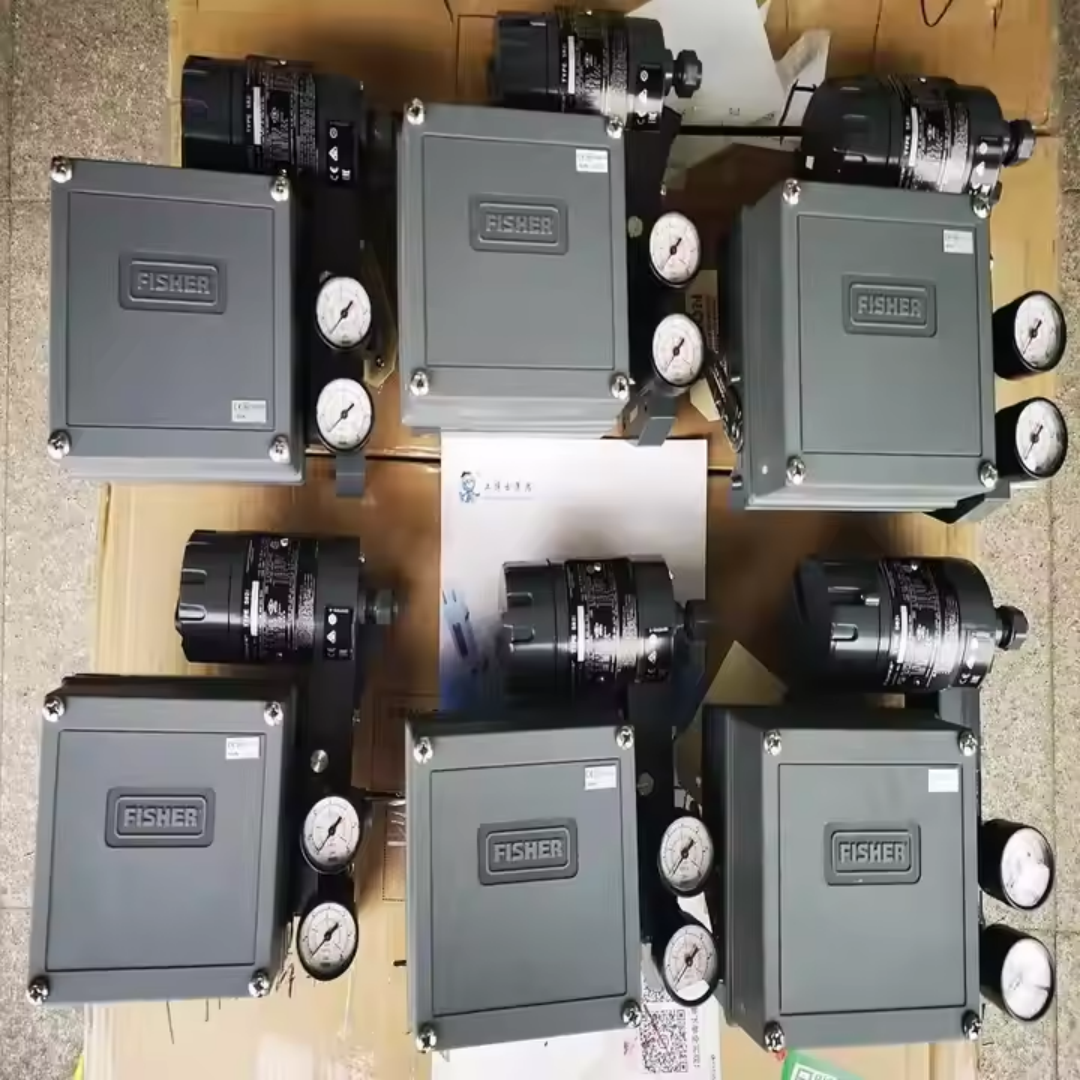

جهاز تحديد موضع الصمام الكهروميكانيكي Fisher 3582i مصمم لتجميعات صمامات التحكم ذات المشغل الغشائي وساق الانزلاق. يتكون من محول كهروميكانيكي 582i مثبت على جهاز تحديد موضع صمام هوائي 3582. يستقبل المحول إشارة دخل تيار مستمر وينتج خرجًا هوائيًا متناسبًا من خلال ترتيب فوهة/رفرف. يغذي هذا الخرج جهاز تحديد الموضع الهوائي، مما يلغي الحاجة إلى محول مثبت بشكل منفصل.
يوفر الجهاز موضع ساق صمام دقيقًا يتناسب مع إشارة دخل التيار المستمر. إنه تصميم مثبت ميداني معروف بالاستجابة السريعة والقدرة على تحمل الاهتزازات الموجودة في معظم بيئات المصانع. يساهم استهلاك الهواء المنخفض في حالة الثبات في التشغيل الفعال.
يمكن الوصول إلى تعديلات الصفر والمدى مع إزالة الغطاء، باستخدام مفك براغي ومفتاح ربط. يمكن تبديل الوحدة بين التشغيل المباشر والعكسي من خلال تعديلات بسيطة. يكون للتغيرات في ضغط الإمداد وحمل الصمام تأثير ضئيل على تشغيل جهاز تحديد الموضع. يتم اختيار مواد العلبة والمكونات والحشيات لتحمل البيئات القاسية، ويقوم هواء التسرب الخاص بجهاز تحديد الموضع بتنظيف الأجزاء الداخلية لمزيد من الحماية.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | فيشر |
| بروتوكول الاتصال | تناظري 4-20 مللي أمبير |
| إشارة الدخل | كهربائي |
| واجهة البيانات | سلكي |
| التشخيصات | لا |
| نوع التركيب | مركب على المشغل |
| درجة حرارة التشغيل | درجة حرارة قياسية، درجة حرارة عالية |
| التحكم في الموضع | تعديل |
| التحكم في العملية | التدفق، الضغط، درجة الحرارة، المستوى |
| وسائط الإمداد | هواء |
| تصنيف المنطقة | مقاوم للانفجار، آمن جوهريًا، غير قابل للاشتعال، غبار |
| الشهادات | CSA، FM، ATEX، IECEx، CUTR، Peso، KGS، INMETRO، NEPSI، RCM |
| إشارة الدخل (3582i) | تيار مستمر ثابت 4-20 مللي أمبير، جهد امتثال أقصى 30 فولت تيار مستمر |
| إشارة الخرج | ضغط هوائي حسب الحاجة للمشغل، يصل إلى 95% من الحد الأقصى للإمداد |
| الإجراء | قابل للعكس في الميدان بين المباشر والعكسي |
| ضغط الإمداد (موصى به) | 0.3 بار (5 رطل لكل بوصة مربعة) فوق متطلبات المشغل |
| ضغط الإمداد (الأقصى) | 3.4 بار (50 رطل لكل بوصة مربعة) أو تصنيف ضغط المشغل، أيهما أقل |
| أقصى ضغط لغشاء الدخل | 2.4 بار (35 رطل لكل بوصة مربعة) |
| الدائرة المكافئة | 120 أوم متوازية بثلاثة صمامات زينر 5.6 فولت |
صناعة التطبيق
يستخدم جهاز 3582i مع تجميعات صمامات التحكم ذات المشغل الغشائي وساق الانزلاق في الصناعات العملية. يتعامل مع تطبيقات التحكم في التدفق والضغط ودرجة الحرارة والمستوى. يسمح نطاق الصفر والمدى القابل للتعديل باستخدام جميع إشارات الدخل القياسية، بما في ذلك النطاقات المقسمة. نظرًا لأن الوحدات من عائلة واحدة من أجهزة تحديد الموضع تغطي مجموعة متنوعة من تطبيقات التحكم، يتم تبسيط متطلبات مخزون قطع الغيار الأساسية.
مشاكل شائعة
جهاز تحديد الموضع لا يستجيب لإشارة الدخل: تحقق من ضغط الإمداد والتوصيلات الهوائية. تأكد من أن مجموعة الفوهة/الرفرف ليست مسدودة وأن المرحل يعمل.
موضع ساق الصمام لا يتطابق مع إشارة الدخل: تحقق من معايرة الصفر والمدى. تأكد من أن موضع الكامة يتطابق مع سفر المشغل وإجراءاته.
تشغيل متقطع أو تذبذب: افحص تسرب الهواء في الأنابيب والتجهيزات. تحقق من وجود احتكاك مفرط في حشوة الصمام أو المشغل.
تؤثر تقلبات ضغط الإمداد على الموضع: تأكد من استقرار ضغط الإمداد وأنه ضمن النطاق الموصى به. تم تصميم جهاز 3582i لتقليل تأثير تغيرات ضغط الإمداد، ولكن التقلبات الشديدة قد لا تزال تسبب مشاكل.
نماذج بديلة
جهاز 3582i هو تصميم قديم لجهاز تحديد موضع هوائي. بالنسبة للتركيبات الجديدة التي تتطلب الاتصال الرقمي والتشخيصات، فإن وحدات التحكم الرقمية في الصمامات DVC6200 أو DVC2000 هي البدائل الحديثة من نفس خط الإنتاج. يمكن تركيب المحول 582i ميدانيًا على جهاز تحديد موضع هوائي موجود 3582 لترقيته إلى تكوين 3582i، على الرغم من أن هذا قد يتطلب تغيير تركيب جهاز تحديد الموضع ونطاق إشارة الدخل. بالنسبة للبدائل بين البائعين، تحقق من توافق تركيب المشغل ونطاق السفر وإشارة الدخل قبل الطلب.
