نظرة عامة على المنتج

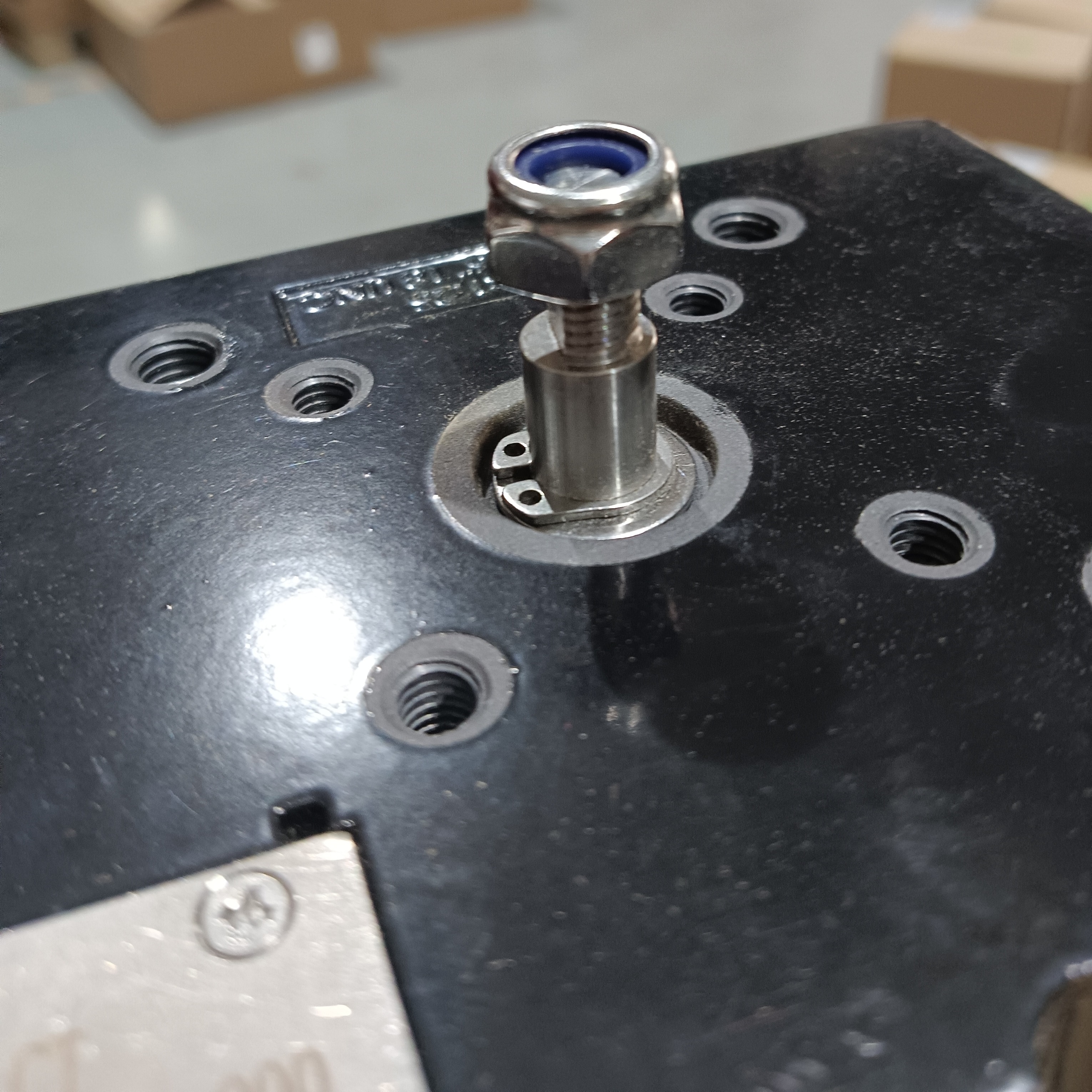

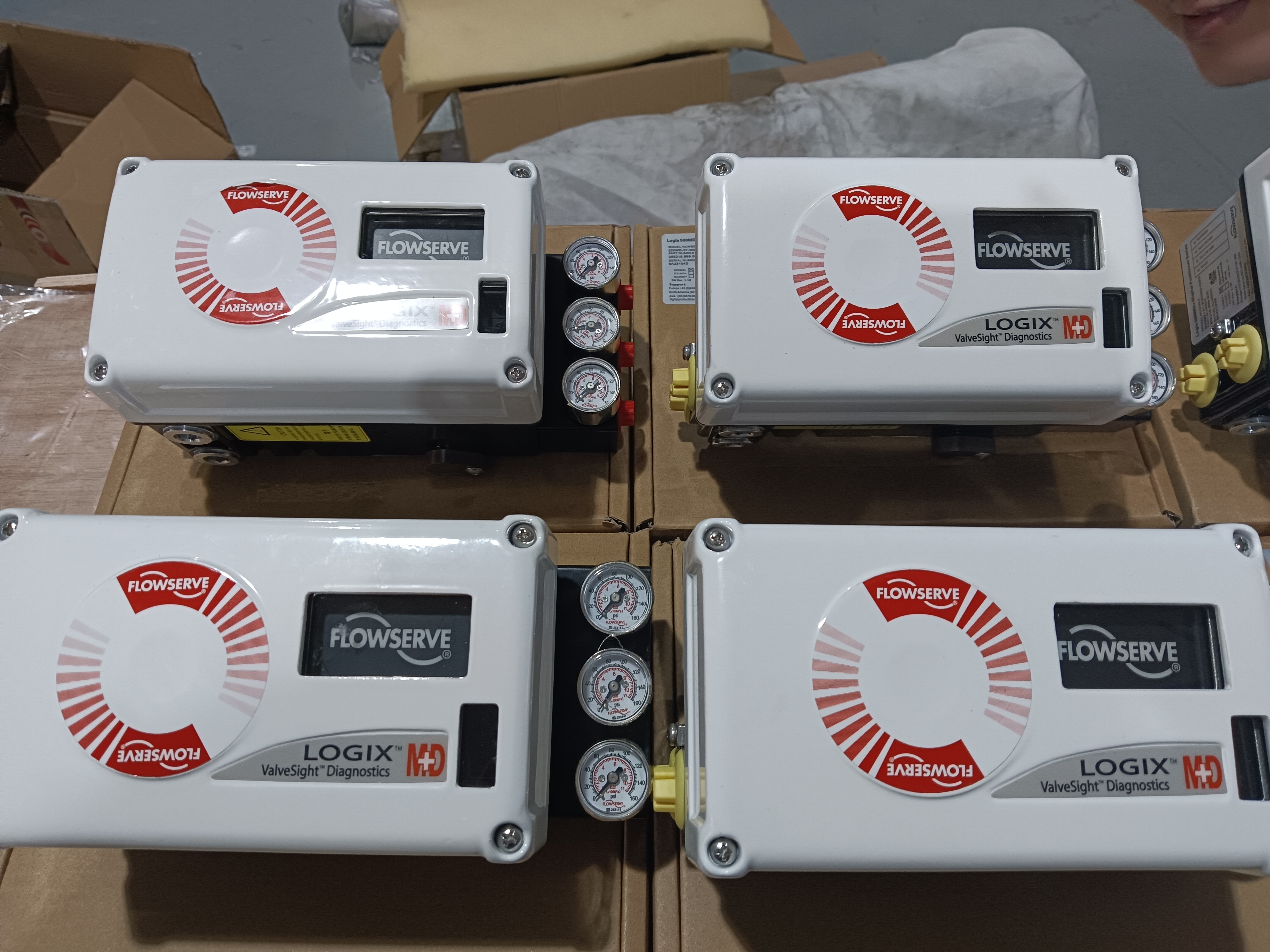

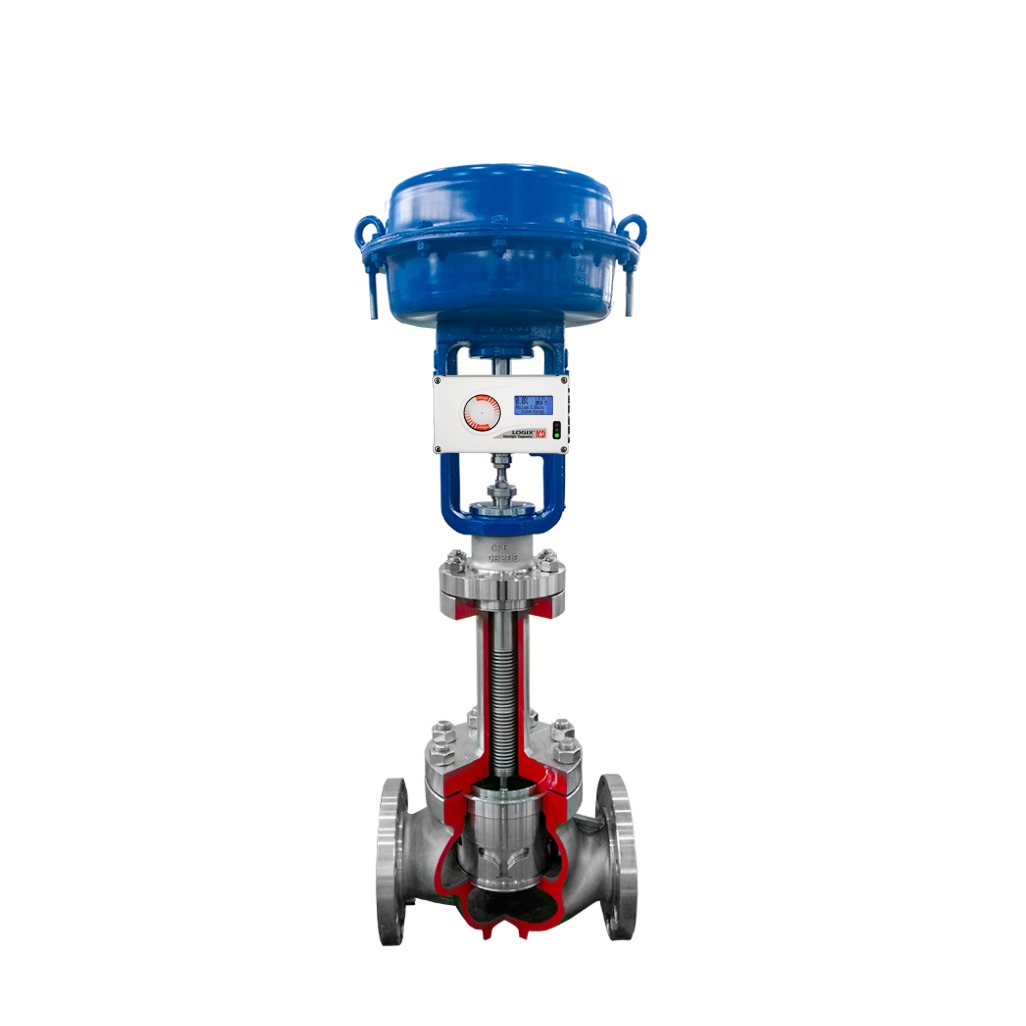

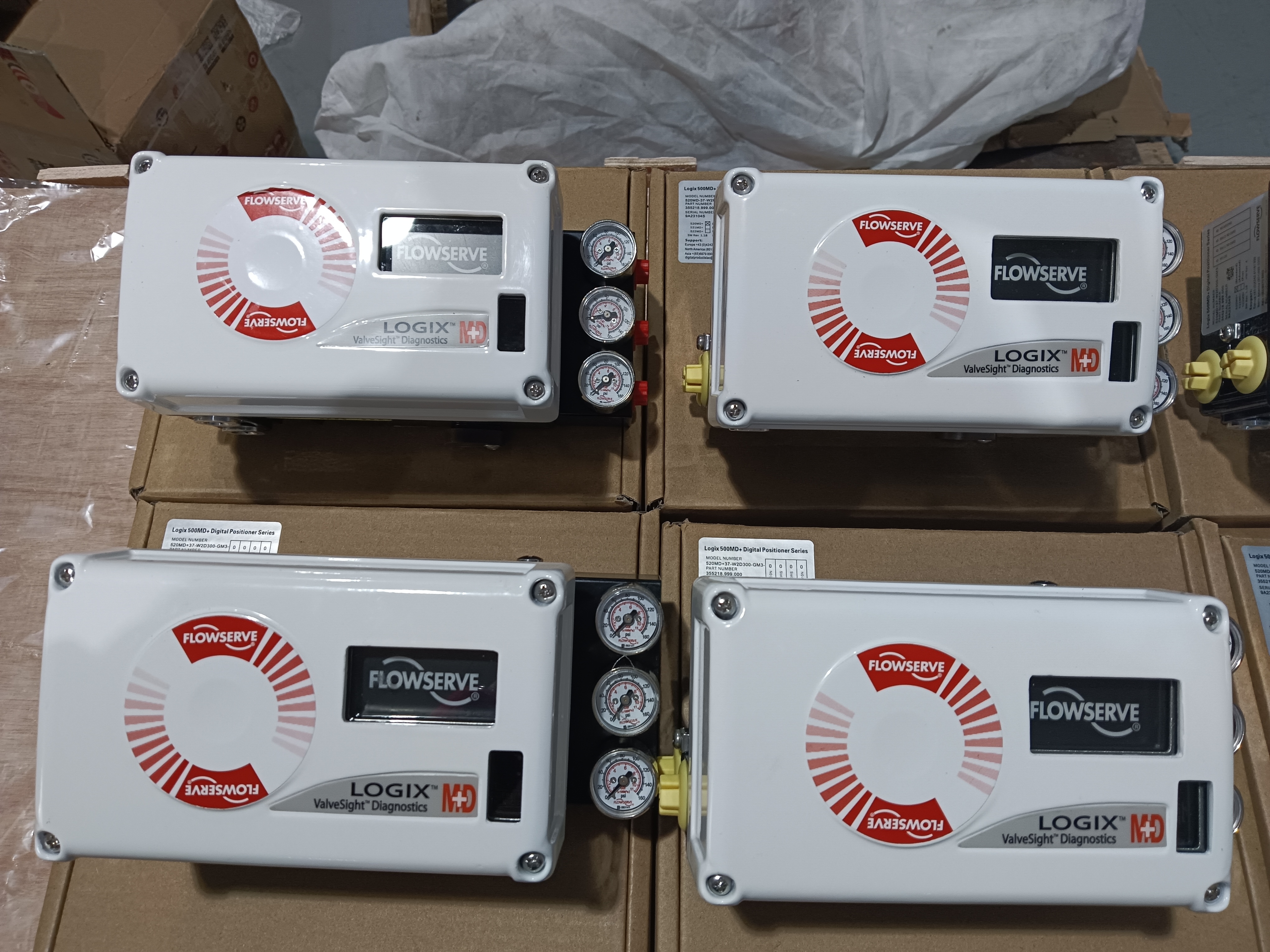

جهاز Flowserve Logix 520MD هو جهاز تحديد موضع صمام رقمي مصمم للتحكم الدقيق في المشغلات الهوائية. يستخدم إشارة تحكم ثنائية الأسلاك 4-20mA مع اتصال HART (مدعوم HART 5 و 6 و 7) لتحويل إشارات الإدخال إلى مخرجات هوائية لكل من المشغلات الدوارة والخطية. يجمع جهاز تحديد الموضع بين وظائف تحديد الموضع والضبط الفائقة مع إعداد مريح وأدوات تشخيص قوية.
يستخدم جهاز 520MD خوارزمية ضبط كسب متعددة المتغيرات تسمح بتغييرات كبيرة مع الحد الأدنى من التجاوز مع الحفاظ على الدقة للاستجابة لتغييرات صغيرة جدًا. تقوم إجراءات الضبط التلقائي بتدوير المشغل لإنتاج استجابة مقاسة وتحديد قيم الكسب التي توفر أداءً مناسبًا للمشغل. يمكن لمحدد معدل الكسب زيادة أو تقليل الكسب المحسوب للحصول على أداء مثالي.
يتم التعامل مع التكوين من خلال إعدادات مفتاح DIP سهلة لوضع الضبط والإعدادات الشائعة الأخرى. للمتطلبات المخصصة، يمكن تعديل مجموعات الضبط باستخدام جهاز محمول باليد أو باستخدام برنامج ValveSight لاستيعاب مجموعة واسعة من أحجام وأنواع المشغلات. يتميز الجهاز بتصميم تحكم ثنائي المراحل لأوقات استجابة أسرع وتحكم أدق، مع استهلاك هواء منخفض.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | Flowserve |
| بروتوكول الاتصال | HART 5، 6 و 7 |
| إشارة الإدخال | 4-20mA |
| واجهة البيانات | سلكي |
| التشخيصات | وظائف تشخيص قياسية من خلال برنامج ValveSight |
| ضغط الإمداد | 1.4-10.3 بار (20-150 رطل لكل بوصة مربعة) |
| إشارة الخرج | هوائي (3-15 رطل لكل بوصة مربعة) |
| الدقة | ±0.25% من المدى |
| التكرار | < 0.25% |
| نوع التركيب | المشغلات الدوارة والخطية |
| درجة حرارة التشغيل | -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
| تصنيف الغلاف | IP66/NEMA 4X |
| مادة الغلاف | الألومنيوم |
| الوزن | 3.5 كجم |
| الحد الأدنى لتيار التشغيل | 3.6 مللي أمبير |
| جهد الإمداد (الحد الأقصى) | 30 فولت تيار مستمر |
| استهلاك الهواء | 0.28-0.38 نيوتن متر مكعب/ساعة (0.17-0.23 قدم مكعب/دقيقة) |
| الشهادات | ATEX، FM، CSA، SIL 2 |
| آمن جوهريًا | الفئة الأولى القسم 1 المجموعات A، B، C، D؛ الفئة 1، المنطقة 0، AEx ia IIC |
| غير قابل للاشتعال | الفئة الأولى القسم 2 المجموعات A، B، C، D |
| الرطوبة | 0-100% غير متكثف |
صناعة التطبيق
يستخدم جهاز Flowserve Logix 520MD في صناعات النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة، ومعالجة المياه، والصناعات الدوائية. تشمل التطبيقات الرئيسية التحكم في خطوط الأنابيب والمشغلات، وتحديد موضع صمام المفاعل، وأتمتة تجاوز التوربينات، وتنظيم التدفق في المصانع، وعمليات الصمامات الصحية. تصنيفه المعتمد للمناطق الخطرة يجعله مناسبًا لبيئات العمليات الصعبة.
مشاكل شائعة
لا يومض مؤشر LED: التيار أقل من 3.6 مللي أمبير أو قطبية الأسلاك غير صحيحة. تحقق من أن تيار الإمداد لا يقل عن 3.6 مللي أمبير وتحقق من القطبية.
اتصالات متقطعة: مشاكل إشارة HART. تحقق من أن نطاق عرض مصدر التيار محدود بـ 25 هرتز. تحقق من طول الكابل والمقاومة. استخدم حاجز أمان جوهري متوافق.
الوحدة لا تستجيب للأوامر التناظرية: الوحدة في وضع الأوامر الرقمية أو حدث خطأ في المعايرة. قم بتغيير وضع الأوامر إلى تناظري. أعد معايرة الوحدة.
قراءة موضع الصمام ليست كما هو متوقع: تركيب مستشعر الموضع ليس عند 180 درجة، أو لم يتم معايرة الشوط، أو MPC نشط، أو التوصيف النشط للمستخدم. أعد وضع المستشعر. قم بمعايرة الشوط.
الصمام مدفوع بالكامل إلى الوضع المفتوح أو المغلق، ولا يستجيب للأمر: لم يتم معايرة الشوط، أو حلقة مستشعر القاعة الداخلية غير متصلة، أو تم تعيين إجراء الهواء بشكل خاطئ، أو تم عكس الأنابيب، أو مشكلة في محول I/P.
مطلوب معايرة الاحتكاك: لم يتم إجراء معايرة الاحتكاك منذ إعادة ضبط المصنع. قم بإجراء معايرة الاحتكاك باستخدام قائمة العرض أو الجهاز المحمول باليد أو DTM.
نماذج بديلة
سلسلة Flowserve Logix 520MD هي منصة تحديد موضع رقمية ناضجة. للتطبيقات التي تتطلب سلامة تكامل إضافية، يوفر طراز Logix 520MD+ ميزات محسنة. للتركيبات الأحدث، يعد Logix 3200MD و Logix 3800MD نماذج بديلة ضمن نفس عائلة المنتجات. للبدائل من بائعين مختلفين، تحقق من تركيب المشغل، ونطاق السفر، وبروتوكول الاتصال قبل الطلب.
