لمحة عامة عن المنتج

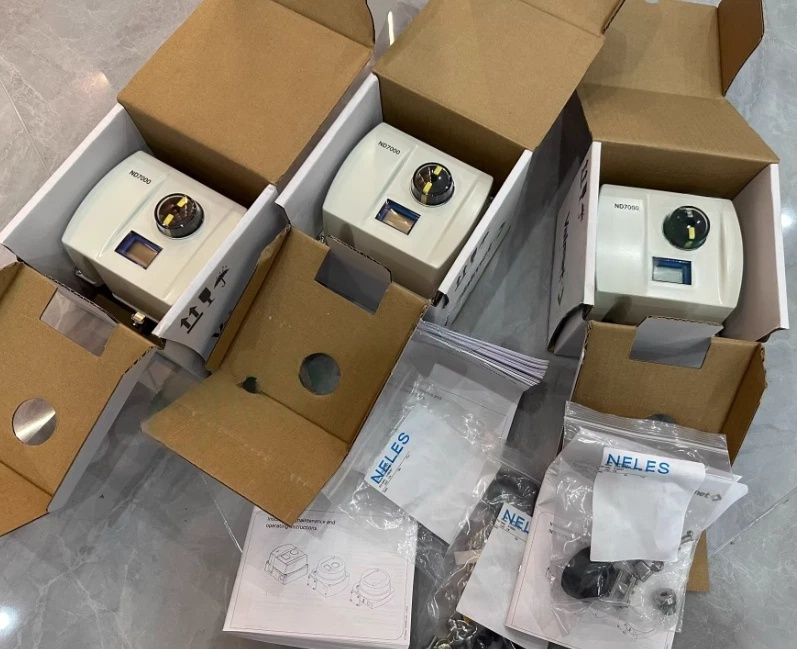

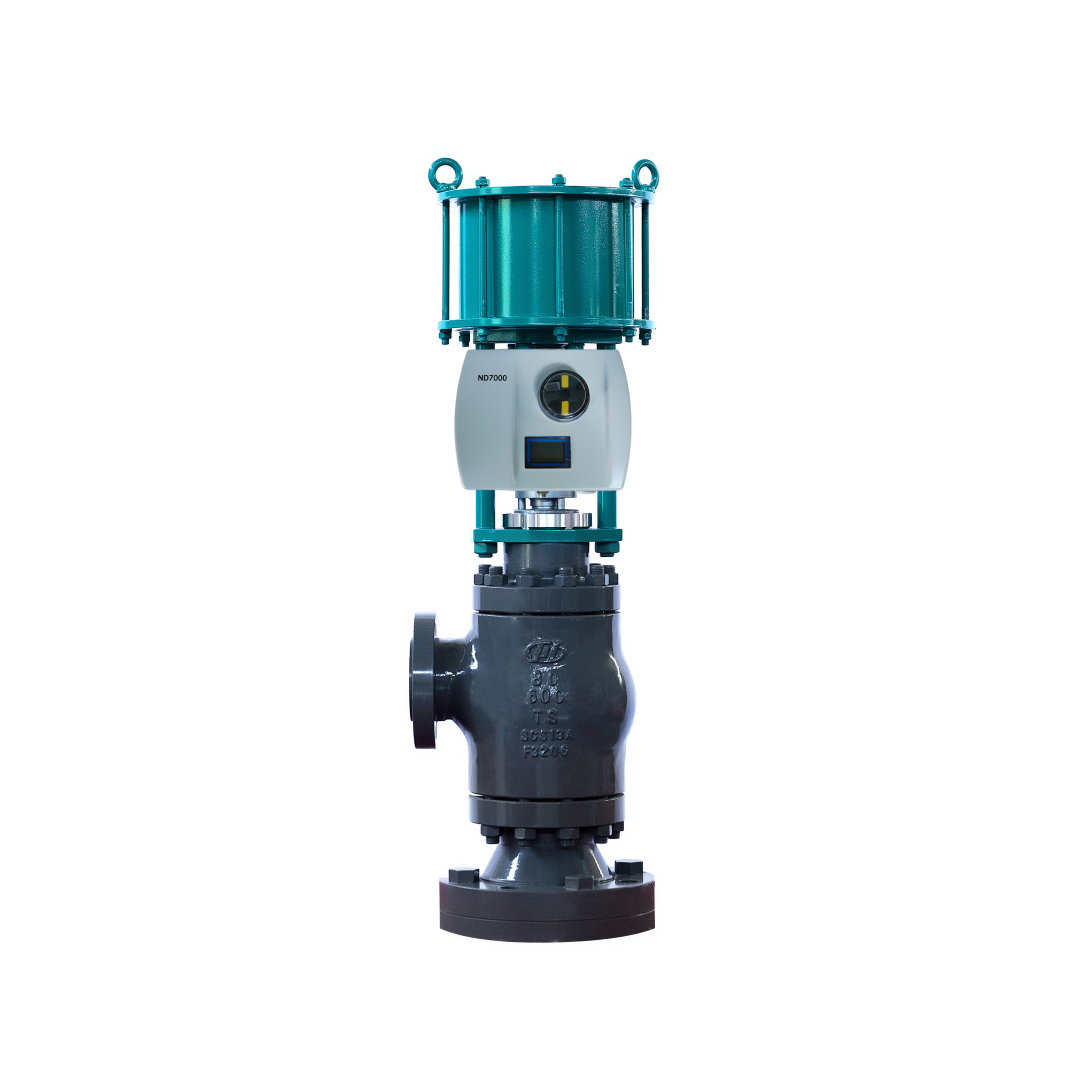

Neles ND7000 هو جهاز تحكم صمام ذكي قائم على وحدة تحكم صغيرة مصمم للعمل على كل جهاز تشغيل صمام التحكم وفي جميع المجالات الصناعية.هو جهاز 4-20mA مدعومة التي تقارن باستمرار إشارة الإملاء المدخل مع موقف الصمام الفعلي وتعدل جهاز التشغيل وفقا لذلكالـ ND7000 هو جهاز تحديد المواقع الذكي والموثوق به والمتميز مع دعم مدى الحياة.
تستخدم الوحدة قياس موقف الصمام بدون اتصال ، لذلك لا توجد أجزاء ملابس ميكانيكية في مسار التغذية الراجعة.ويمكن استخدام نفس الجهاز للمحركات ذات التأثير الواحد وذات التأثيرينالتشغيل بسيط مع واجهة المستخدم المحلية (LUI) أو تكوين DTM / EDD عن بعد.ميزة معايرة نقطة واحدة تسمح بالتركيب على الصمامات التي تعمل دون إزعاج التشغيل.
تم اعتماد ND7000 من قبل TÜV SIL 2 وفقًا لمعيار IEC 61508 ، ويتميز بتشخيص الأجهزة الأساسي بما في ذلك التشخيص الذاتي واتجاه الانحراف والمقاييس والاختبارات غير المباشرة الممتدة.تم تصميم الجهاز للعمل في ظروف بيئية قاسية مع تصميم وحدات صلبة، خصائص درجة الحرارة الممتازة، وتسامح الاهتزاز والاصطدام.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | (نيليس) |
| بروتوكول الاتصال | هارت |
| إشارة الدخول | 4-20mA |
| واجهة البيانات | مشبوهة |
| التشخيص | التشخيص الذاتي؛ اتجاه الانحراف؛ العدادات؛ الاختبارات غير المباشرة الموسعة |
| ضغط الإمداد | 1.4~8 بار (20~115 نقطة مئوية |
| نوع التثبيت | الصمامات الدوارة والخطية؛ أجهزة التشغيل ذات التأثير الواحد أو المزدوج |
| درجة حرارة العمل | -40 درجة مئوية ~ + 85 درجة مئوية ، القياسية ؛ -53 درجة مئوية ~ + 85 درجة مئوية ، النسخة القطبية |
| حماية الحجرة | IP66 / NEMA 4X |
| مواد السكن | سبيكة الألومنيوم الموضحة |
| الاتصالات الجوية | G 1/4 |
| الشهادات | SIL 2 (TÜV ، IEC 61508) ؛ ATEX ، IECEx ، INMETRO |
| برامج الاتصال | FDT/DTM؛ EDD |
صناعة التطبيقات
يستخدم Neles ND7000 في النفط والغاز ، ومعالجة الكيماويات ، وتوليد الطاقة ، والتعدين ، والأتمتة الصناعية العامة.يمكن دمج الجهاز مع جميع أنظمة DCS الرئيسية ويدعم مجموعات تركيب لأي محركات خارجيةانها متوافقة تماما مع مختلف الشركات المصنعة للأنظمة والمعدات.
مشاكل شائعة
لا يؤثر التغيير في نقطة ضبط وضع الصمام على موقع جهاز التشغيل: تحقق من ضغط الإمداد (قد يكون منخفضاً جداً) ، أو أن صمام العجلة لا يلتصق، أو أن معايير التكوين غير صحيحة، أو أن جهاز التشغيل أو الصمام عالق، أو أن أسلاك الإشارة غير متصلة بشكل صحيح، أو عدم إجراء المعايرة.
يذهب المشغل إلى الموقف النهائي مع تغيير إشارة الدخول الصغيرة: أنابيب بين جهاز التحكم والجهاز التشغيلي غير صحيحة تحقق من إعدادات المعلمات PFA و ROT
وضع غير دقيق: صمام العجلة قذرة، حمولة عالية جدا من جهاز التشغيل، ضغط التغذية منخفضة جدا، عجلة أو أجهزة استشعار الضغط معيبة، أو تسرب جهاز التشغيل.
زيادة الصوت أو وضع بطيء جداً: تغيير قيمة PERF ، صمام العجلة متسخ ، أنبوب الهواء الإمداد صغير جدا ، أو فلتر الهواء الإمداد متسخ.
نماذج بديلة
Neles ND7000 هي منصة مراقبة صمام ذكية ناضجة. تعد سلسلة ND9000 الجيل التالي من التحديثات مع تحسينات في التشخيص وخيارات الحافلات الميدانية.ND7000 بمثابة بديل مباشر لمواقع NE700/NP700 القديمةبالنسبة للبدائل المتعددة، تحقق من تركيب جهاز التشغيل، ومدى السفر، وبروتوكول الاتصال قبل الطلب.
