نظرة عامة على المنتج

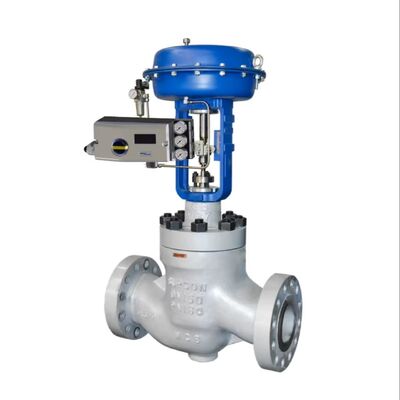

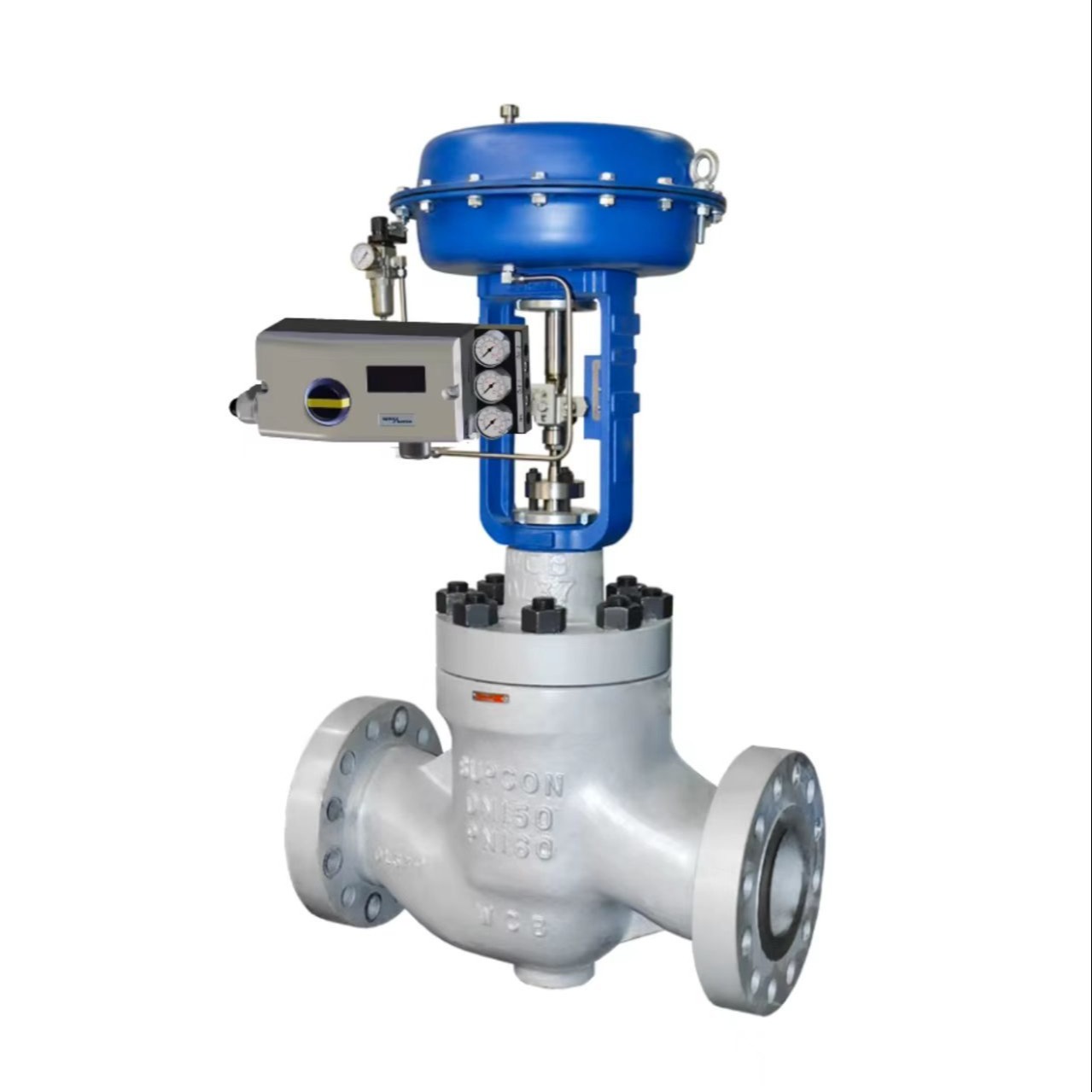

جهاز Samson 3730-3 هو جهاز تحديد موضع صمام كهروميكانيكي مع اتصال HART، مصمم للتركيب على صمامات التحكم الهوائية. إنه جهاز تحديد موضع أحادي التأثير أو مزدوج التأثير يقارن إشارة التحكم المدخلة من نظام التحكم بزاوية سفر أو دوران الصمام الفعلية، ثم يخرج إشارة هوائية مقابلة للمشغل.

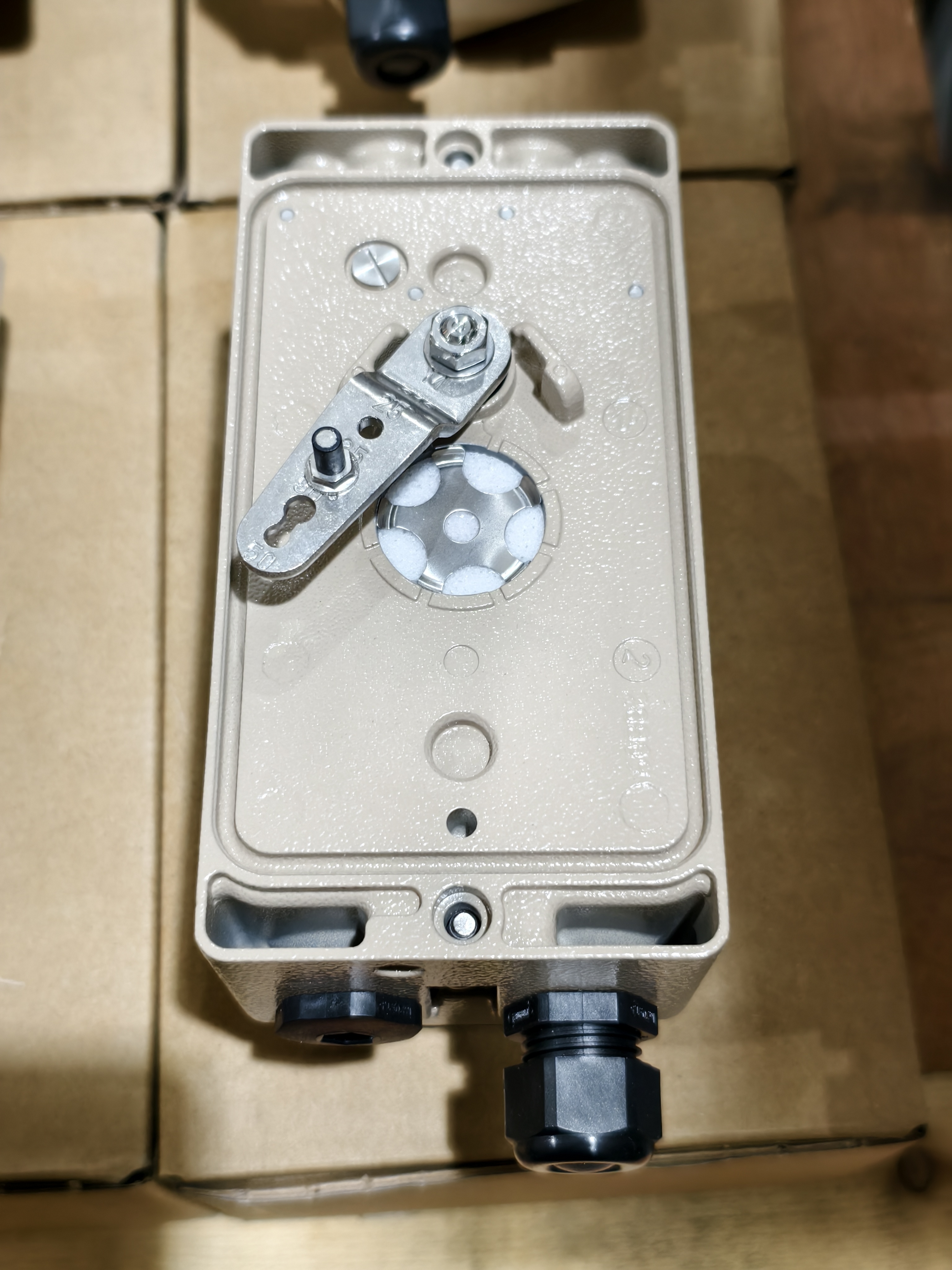

جهاز تحديد الموضع ذاتي المعايرة ويتكيف تلقائيًا مع صمام التحكم والمشغل الهوائي. يتميز بمستشعر سفر معاير بدون تروس حساسة، لذلك لا يتأثر بتآكل النقل الميكانيكي. توفر الوحدة أربعة أوضاع تهيئة مختلفة لبدء التشغيل التلقائي، بما في ذلك وضع "الاستبدال" (Sub) الذي يسمح ببدء تشغيل جهاز تحديد الموضع في حالة طوارئ أثناء تشغيل المصنع دون تحريك الصمام.

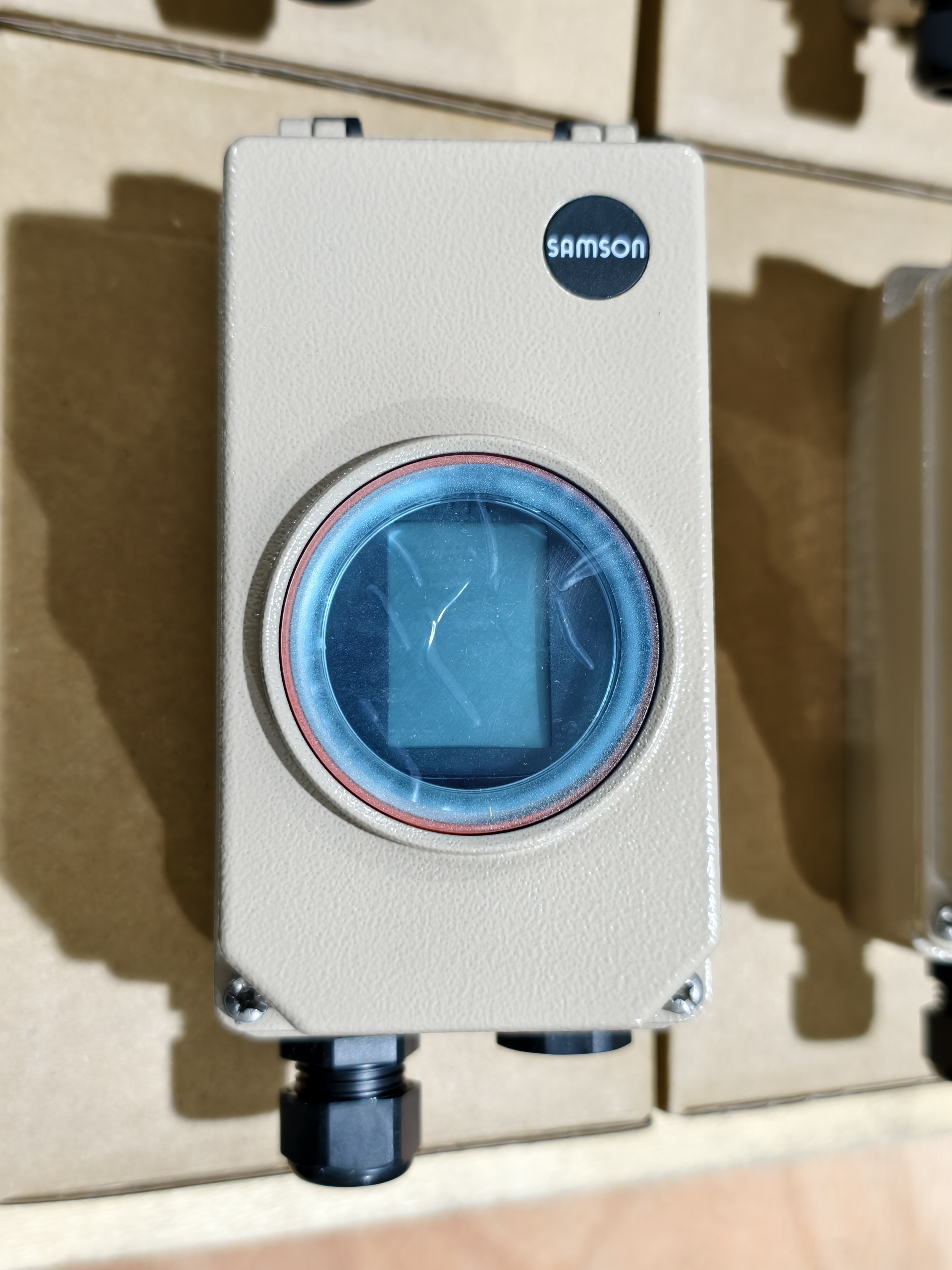

يتم تخزين جميع المعلمات في ذاكرة EEPROM غير متطايرة، محمية ضد انقطاع التيار الكهربائي. يحتوي نظام السلكين على حمل كهربائي صغير يبلغ 410 أوم. يمكن قراءة شاشة LCD في أي وضع تركيب بفضل اتجاه قراءة قابل للدوران. تتم معالجة التكوين من خلال عملية بسيطة بزر واحد تعتمد على القائمة، أو عبر الكمبيوتر باستخدام برنامج TROVIS-VIEW عبر واجهة SSP التسلسلية.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | سامسون |
| بروتوكول الاتصال | HART |
| إشارة الدخل | 4 إلى 20 مللي أمبير |
| واجهة البيانات | سلكي |
| التشخيصات | تشخيصات صمام EXPERTplus؛ التشخيص الذاتي؛ حالة NAMUR NE 107 |
| ضغط الإمداد | 1.4 إلى 7 بار (20 إلى 105 رطل لكل بوصة مربعة) |
| نوع التركيب | مشغلات خطية ودوارة؛ أحادي ومزدوج التأثير |
| سفر الصمام | 3.6 إلى 300 مم |
| زاوية الفتح | 24 إلى 100 درجة |
| درجة حرارة التشغيل | -20 إلى +80 درجة مئوية |
| حماية الغلاف | IP 66 / NEMA 4X |
| مادة الغلاف | ألومنيوم مصبوب أو فولاذ مقاوم للصدأ |
| الحمل الكهربائي | 410 أوم عند 20 مللي أمبير |
| الحد الأدنى للتيار | 3.6 مللي أمبير للعرض؛ 3.8 مللي أمبير للتشغيل |
| ضغط الإشارة (الخرج) | 0 بار إلى ضغط الإمداد؛ محدود بالبرنامج إلى 1.4/2.4/3.7 بار |
| جودة الهواء | ISO 8573-1: أقصى حجم جسيمات/كثافة الفئة 4، محتوى الزيت الفئة 3، نقطة الندى الفئة 3 |
| الشهادات | قادر على SIL؛ ATEX، IECEx، FM، CSA (حسب الإصدار) |
| برنامج الاتصال | TROVIS-VIEW؛ DTM متاح |
صناعة التطبيق
يستخدم جهاز Samson 3730-3 في المعالجة الكيميائية والبتروكيماوية، وتوليد الطاقة، والورق واللب، والأتمتة الصناعية العامة. إنه مناسب لأوقات العبور الصعبة، والظروف المحيطة الصعبة، وخدمة الخنق، والتطبيقات التي تتطلب مستشعر سفر خارجي. تتيح تشخيصات EXPERTplus المدمجة الصيانة التنبؤية لصمامات التحكم.
مشاكل شائعة
خطأ في التهيئة: تحقق من أن ضغط الإمداد ضمن 1.4 ~ 7 بار. تحقق من توصيل مستشعر السفر بشكل صحيح وأن الصمام غير عالق.
خطأ في معايرة الصفر: نقطة الصفر خارج النطاق. تحقق من التركيب وأعد تهيئة جهاز تحديد الموضع.
خطأ في حالة الاتصال: تحقق من أسلاك اتصال HART. تحقق من أن مقاومة الحمل ضمن المواصفات (410 أوم). افحص أخطاء التجاوز أو التأطير أو التكافؤ في مخزن الاتصال.
جهاز تحديد الموضع لا يستجيب لإشارة الدخل: تحقق من ضغط الإمداد والتوصيلات الهوائية. تحقق من أن الجهاز في وضع التشغيل الصحيح.
الصمام لا يصل إلى الموضع النهائي: تحقق من أن حد ضغط الخرج ليس منخفضًا جدًا. تحقق من وجود تسرب للهواء في الأنابيب والمشغل.
فشل مستشعر درجة الحرارة: فشل قياس درجة الحرارة. قد تنخفض دقة التشخيصات. اتصل بالخدمة للاستبدال.
نماذج الاستبدال
سيتم إيقاف جهاز Samson 3730-3 في المستقبل القريب. البديل المباشر هو TROVIS 3730-3، وهو الجيل التالي من أجهزة تحديد الموضع الذكية مع اتصال HART 7 وتشخيصات صمام EXPERTplus المحسنة. يتميز TROVIS 3730-3 بمستشعر موضع داخلي بدون تلامس، واستهلاك هواء أقل بنصف الإصدارات السابقة، ويستخدم نفس أجزاء التركيب مثل سلسلة 373x. تشمل الموديلات الأخرى في السلسلة 3730-4 (Profibus) و 3730-5 (FOUNDATION Fieldbus). بالنسبة للبدائل من بائعين مختلفين، غالبًا ما يتم الاستشهاد بسلسلة Neles ND9000 وسلسلة Masoneilan SVI-II كمنافسين مباشرين.
