نظرة عامة على المنتج

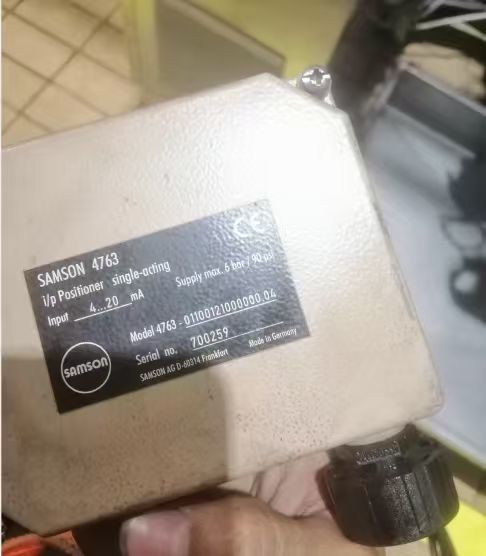

جهاز Samson 4763 هو جهاز تحديد موضع كهروميكانيكي مصمم للتركيب على صمامات التحكم الهوائية. إنه جهاز تحديد موضع أحادي التأثير يقارن إشارة التحكم المدخلة من نظام التحكم مع موضع جذع الصمام الفعلي، ثم يخرج إشارة هوائية مقابلة للمشغل.
جهاز تحديد الموضع مدمج ويتطلب صيانة قليلة، مع غلاف من الألومنيوم المصبوب. يمكن تركيبه في أي وضع وهو غير حساس للاهتزازات الميكانيكية. اتجاه التشغيل قابل للعكس، وتوفر الوحدة استجابة ديناميكية ممتازة للتشغيل العادي والتشغيل بنطاق مقسم. تسمح نطاق التناسب القابل للتعديل (نطاق P) وسعة خرج الهواء القابلة للتعديل بالضبط الدقيق للتطبيقات المحددة.
يقبل جهاز 4763 إشارة دخل كهربائية 4-20mA أو 1-5mA. يستخدم نظام رفرف-فوهة يعمل على مبدأ توازن القوة. جميع المعلمات متاحة للتكوين. الوحدة متاحة مع مقاييس ضغط اختيارية لمراقبة ضغط الهواء المزود وضغط الإشارة.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | سامسون |
| بروتوكول الاتصال | HART (اختياري) |
| إشارة الدخل | 4 (0) إلى 20 مللي أمبير؛ 1 إلى 5 مللي أمبير |
| واجهة البيانات | سلكي |
| التشخيصات | بدون تشخيصات الصمام (قياسي) |
| ضغط الإمداد | 1.4 إلى 6 بار (20 إلى 90 رطل لكل بوصة مربعة) |
| نوع التركيب | مشغل خطي، أحادي التأثير؛ دوار (عبر ملحق) |
| السفر المقدر | 7.5 إلى 90 مم |
| زاوية الفتح | حتى 90 درجة |
| درجة حرارة التشغيل | -20 إلى +80 درجة مئوية |
| حماية الغلاف | IP 54 |
| مادة الغلاف | الألومنيوم المصبوب |
| وصلات الهواء | G 1/4 |
| الحساسية | <0.1% |
| التفاوت | <0.5% |
| حماية من الانفجار | النوع 4763-0: بدون؛ النوع 4763-1: ATEX Ex ia IIC T6؛ النوع 4763-8: EEx nA |
| الشهادات | ATEX، IECEx (حسب الإصدار) |
| برنامج الاتصال | غير قابل للتطبيق |
صناعة التطبيق
يستخدم جهاز Samson 4763 في معالجة المواد الكيميائية والبتروكيماوية، وتوليد الطاقة، والورق واللب، والأتمتة الصناعية العامة. إنه مناسب لخدمة التخفيف والتطبيقات التي تتطلب تحديد موضع دقيق للصمام. التصميم المدمج ومقاومة الاهتزاز تجعله مناسبًا لبيئات العمليات الصعبة.
مشاكل شائعة
جهاز تحديد الموضع لا يستجيب لإشارة الدخل: تحقق من أن ضغط الإمداد ضمن 1.4 ~ 6 بار. تحقق من أن وصلات الهواء محكمة. تحقق من أن مجموعة الفوهة ليست مسدودة.
موضع الصمام لا يتطابق مع إشارة الدخل: تحقق من إعداد نطاق التناسب (نطاق P). تحقق من أن اتجاه التشغيل (مباشر أو عكسي) تم تعيينه بشكل صحيح. أعد معايرة نقطة الصفر.
تشغيل غير منتظم أو تذبذب: افحص تسرب الهواء في الأنابيب والتجهيزات. تحقق من وجود احتكاك مفرط في حشوة الصمام أو المشغل. تحقق من أن إعداد سعة خرج الهواء مناسب.
خطأ في معايرة نقطة الصفر: نقطة الصفر خارج النطاق. تحقق من التركيب وأعد ضبط نقطة الصفر.
ضغط إمداد منخفض: تحقق من أن ضغط الإمداد يلبي الحد الأدنى المطلوب وهو 1.4 بار. تحقق من منظم إمداد الهواء.
نماذج بديلة
سيتم إيقاف جهاز Samson 4763 في المستقبل القريب. البديل المباشر هو TROVIS 3730-1، وهو الجيل التالي من أجهزة تحديد الموضع الذكية مع اتصال HART وميزات محسنة. يتوفر أيضًا النوع 3767 كبديل. يعتبر جهاز 4763 سابقًا لسلسلة 3730 ويشترك في توافق تركيب مماثل. بالنسبة للبدائل بين البائعين، تحقق من تركيب المشغل ونطاق السفر وبروتوكول الاتصال قبل الطلب.
