لمحة عامة عن المنتج

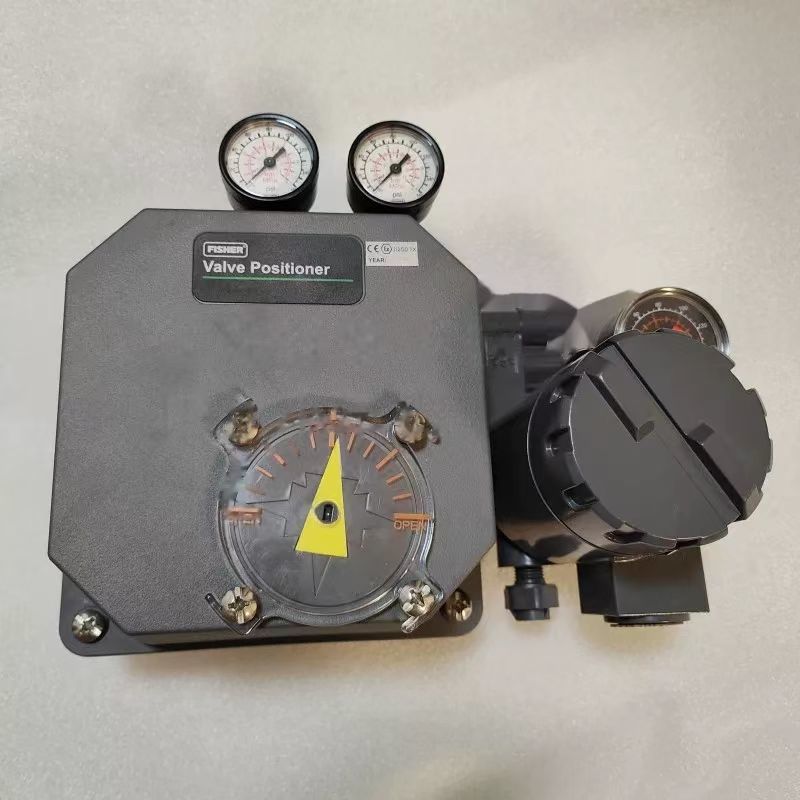

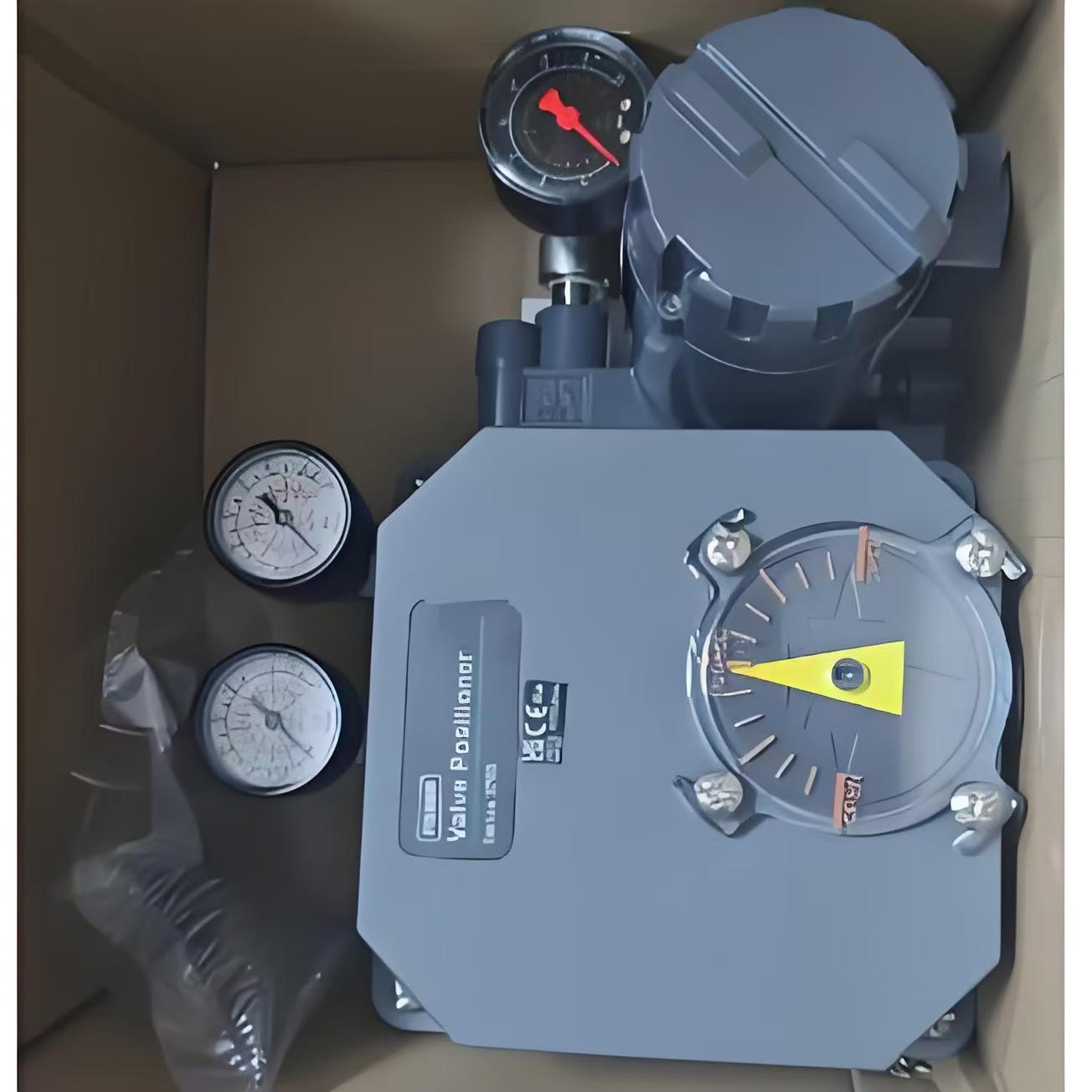

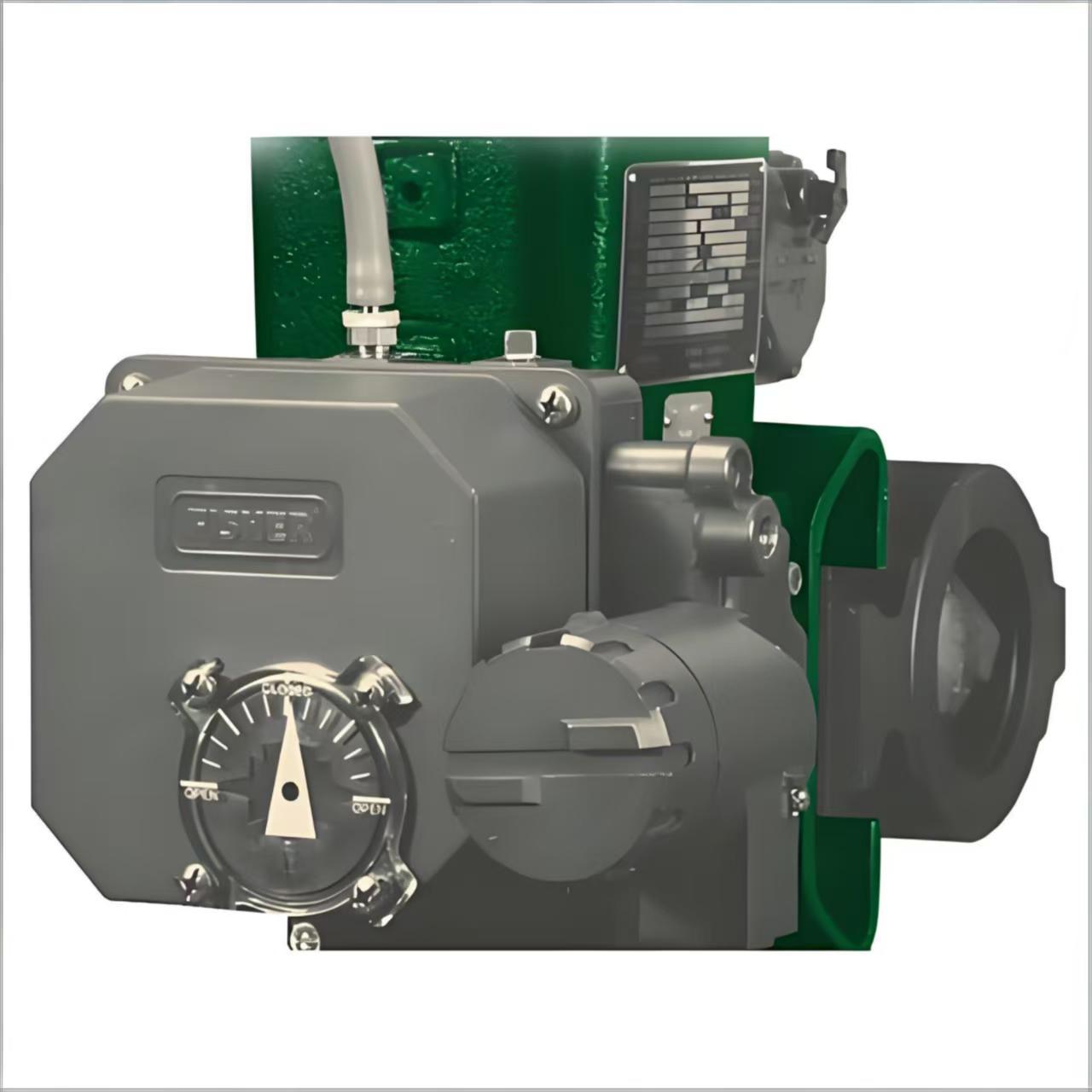

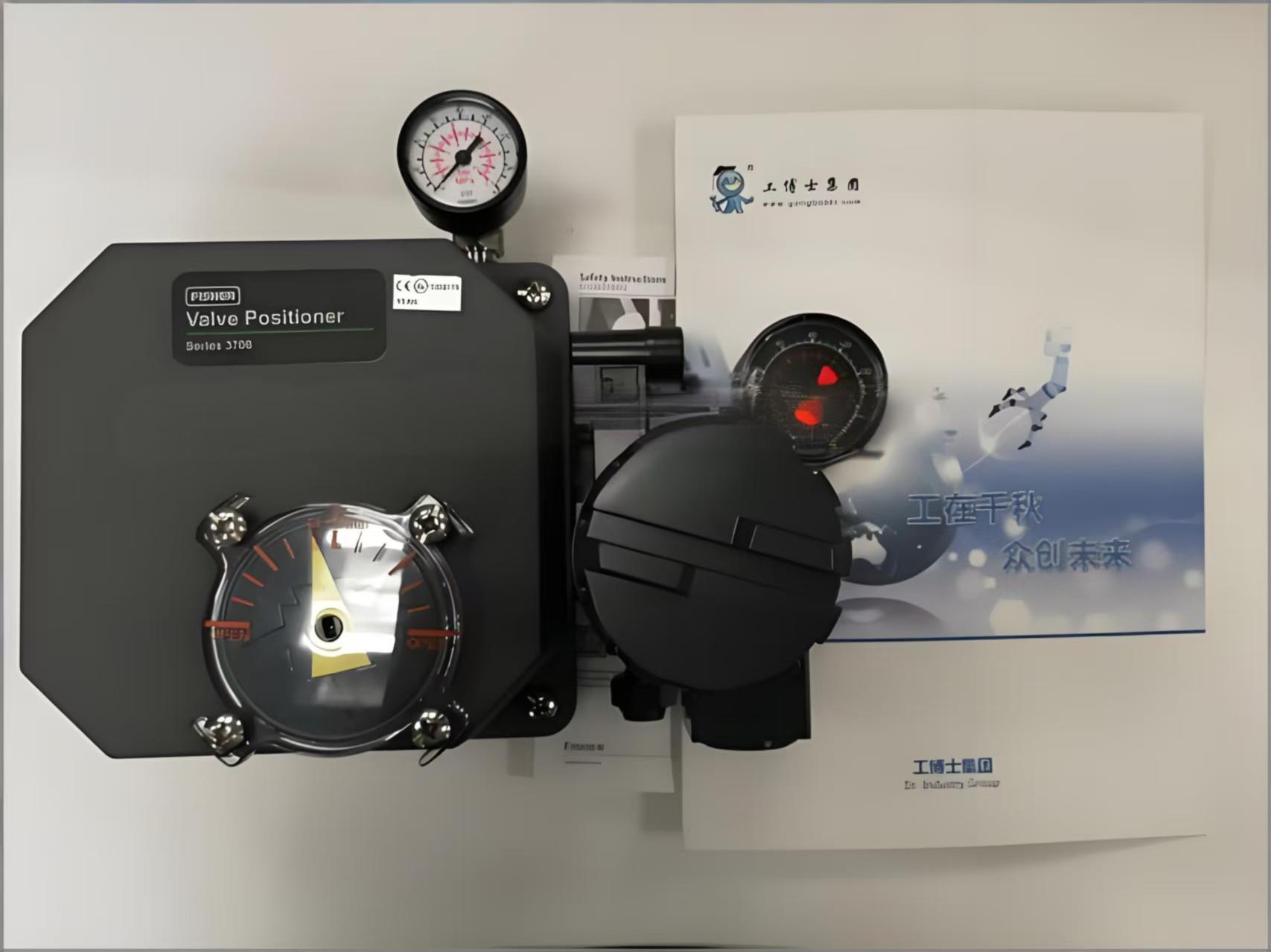

فيشر 3720 هو جهاز تحديد وضع الصمام الكهربائي الرئوي المصمم لاستخدامه مع أجهزة التحكم الدوارة الحجاب الحاجز أو المكبس.يتكون من جهاز تحديد المواقع الرئوي 3710 مع محول الكهربائي الرئوي 3722يتلقى المحول إشارة دخول 4-20 mA DC و ينتج مخرجًا هوائيًا متناسبًا (0.2 إلى 1.0 bar / 3 إلى 15 psig) الذي يدفع مرحلة الموضع الهوائي.
يمكن استخدام 3720 في تكوينات التصرف الواحد أو التصرف المزدوج. يمكن التبديل بين العمل المباشر والعكسي في الميدان. يتم إجراء تعديلات الصفر والمسافة يدويًا دون أدوات.يسمح البناء الوحدوي بتحويل جهاز تحديد المواقع الرئوي 3710 إلى وحدة الكهربائية الرئوية 3720 عن طريق إضافة محول 3722.
يستخدم جهاز تحديد المواقع تقنية صمام المكالمة المثبتة في الميدان للعمل الدقيق والسريع مع عمر دورة طويلة.ويتم اختيار مواد التغطية للبيئات القاسيةمع إصدارات معدنية من سبيكة الألومنيوم منخفضة النحاس لمقاومة التآكل.3720 يمكن استخدامها في التطبيقات منخفضة درجة الحرارة و عالية درجة الحرارة، وكذلك في مجال الغذاء والمشروبات، الصيدلة، وتجهيز التبغ حيث هناك حاجة إلى مواد خاصة.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | (فيشر) |
| بروتوكول الاتصال | 4-20 mA مقارنة DC |
| إشارة الدخول | من 4 إلى 20 مآ متوازي التيار الثابت؛ نطاق منقسم من 4-12 أو 12-20 مآ متوازي |
| واجهة البيانات | مشبوهة |
| التشخيص | لا.. |
| ضغط الإمداد القصوى | 10.3 بار (150 psig) أو تصنيف جهاز التشغيل، أيهما أقل |
| ضغط الإمداد الموصى به | 0.3 بار (5 psig) فوق متطلبات المحرك |
| ضغط الخروج الأقصى | 150 psi |
| نوع التثبيت | أجهزة التشغيل المثبتة؛ الدورية (مفردة أو مزدوجة التشغيل) |
| درجة حرارة العمل | درجة حرارة قياسية، درجة حرارة عالية |
| تحكم الموقف | تعديل |
| وسائل الإمداد | الهواء |
| تصنيف المنطقة | مقاومة للانفجارات، آمنة بشكل جوهري، غير قابلة للحريق، غبار |
| الشهادات | CSA، FM، ATEX، IECEx، CUTR، Peso، KGS، INMETRO، NEPSI، RCM |
| الدائرة المكافئة | 120 أوم من خلال ثلاث ثنائيات زينر 5.6 فولت |
| الحد الأقصى لاستهلاك الهواء في الحالة الثابتة | البكرة القياسية: 0.80 std m3/hr (30 scfh) عند 4.1 bar (60 psig) إمدادات |
| السعة الهوائية القصوى (التأثير المزدوج) | المكعب القياسي: 13 std m3/hr (480 scfh) عند 4.1 bar (60 psig) |
| مواد السكن | سبيكة الألومنيوم من النحاس المنخفض؛ مكونات الصلب المقاوم للصدأ من سلسلة 300 |
| العمل | مجال عكسي بين المباشرة والعكسية |
صناعة التطبيقات
يستخدم فيشر 3720 في التحكم العام في العمليات الصناعية ، بما في ذلك المعالجة الكيميائية ، وتوليد الطاقة ، واللب والورق ، وغيرها من الصناعات التي تتطلب وضع صمام دوران موثوق به.مع أغطية EPDM، يمكن أن يخدم أيضًا تطبيقات معالجة الأغذية والمشروبات والصيدلة والتبغ. وهو مناسب لكل من محركات الدوران ذات التأثير الواحد والثنائي.
مشاكل شائعة
لا توجد إشارة إخراج مع وجود مدخلتحقق من وجود فوهة مسدودة نظف الفوهة تحقق من ضغط إمدادات الهواء
ضغط الخروج البطيء أو غير الطبيعي: تحقق من أن ضغط إمدادات الكهرباء ضمن المواصفات. تحقق من مكبر الكهرباء الهوائية ومجموعة الفوهة / الفوهة.
استجابة خطية ضعيفة: تحقق من ضبط الربيع الصفر. الربيع الصفر لديه نطاق عمل خطي محدود. تحقق من وضع آلية ضبط النطاق.
لا يستجيب جهاز تحديد المواقعالتحقق من ضغط التغذية والاتصالات الهوائية. التحقق من أن المحول يتلقى إشارة 4-20 mA.
تسرب الهواء: تحقق من ارتداء الحلقات الـ O ، والغطاءات ، والحجاب الحاجز. واستبدل حسب الحاجة.
نماذج بديلة
"فيشر 3720" هي منصة مركزية كهربائية ذات هوائيات ناضجةأجهزة تحكم الصمام الرقمية فيشر DVC6200 أو DVC2000 هي بدائل الجيل الحاليبالنسبة للتركيبات القديمة ، يعمل 3720 كبديل مباشر لموضع 3710 الهوائي عندما يكون هناك حاجة إلى مدخلات كهربائية.نطاق السفر، وتوافق إشارة الدخول قبل الطلب.
