نظرة عامة على المنتج

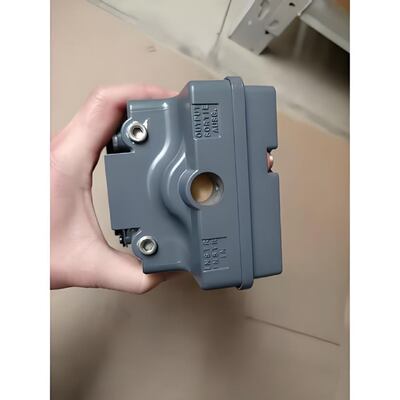

جهاز تحديد موضع الصمام Fisher 3661 هو جهاز تحديد موضع صمام أحادي التأثير كهرو-هوائي مصمم للاستخدام مع مشغلات مختلفة على صمامات ذات ساق منزلقة لتطبيقات الخنق. يوفر موضع صمام يتناسب مع إشارة تيار مستمر قياسية بالمللي أمبير يتم استقبالها من جهاز تحكم.
يوفر تصميم جهاز تحديد الموضع أدوات دقيقة وسريعة الاستجابة قادرة على تحمل اهتزازات معظم بيئات المصانع. يساهم استهلاك الهواء المنخفض في حالة الثبات في التشغيل الفعال. تضبط تعديلات الكسب والتخميد سهلة الضبط استقرار جهاز تحديد الموضع لتلبية متطلبات التطبيق المحددة.
يقبل جهاز 3661 إشارة تيار مستمر قياسية بالمللي أمبير من جهاز تحكم ويوفر إمكانيات النطاق المقسم وصفر قابل للتعديل ونطاق قابل للتعديل. معظم أجزاء أجهزة تحديد الموضع 3661 قابلة للتبديل، مما يتطلب عددًا أقل من قطع الغيار لدعم هذه الأجهزة. تم تصميم الهيكل والغطاء لتحمل الاهتزازات الميكانيكية والتعامل الخشن. يمكن إجراء تعديلات الصفر والنطاق مع وجود الغطاء في مكانه.
يستخدم جهاز تحديد الموضع مع مشغلات Fisher 657 و 657 و 1250 و 1250R و 3024S و GX. يمكن أيضًا تركيبه على مشغلات Baumann.
المواصفات الفنية
| معامل | مواصفات |
|---|---|
| ماركة | فيشر |
| بروتوكول الاتصال | 4-20mA تناظري |
| إشارة الدخل | كهربائي؛ تيار مستمر ثابت من 4 إلى 20 مللي أمبير؛ أقصى جهد تحميل 30 فولت |
| واجهة البيانات | سلكي |
| التشخيصات | لا |
| أقصى ضغط مخرج | 90 رطل لكل بوصة مربعة |
| نوع التركيب | مركب على المشغل |
| درجة حرارة التشغيل | درجة حرارة قياسية |
| التحكم في الموضع | تعديل |
| وسط الإمداد | هواء |
| تصنيف المنطقة | آمن جوهريًا، غير قابل للاشتعال، غبار |
| الشهادات | CSA، FM، ATEX، IECEx، CUTR، Peso، KGS، INMETRO، RCM |
| شهادة السلامة | لا شيء |
| الإجراء | أحادي التأثير |
| المشغلات المتوافقة | Fisher 657، 667، 1250، 1250R، 3024S، GX؛ مشغلات Baumann |
صناعة التطبيق
يستخدم جهاز Fisher 3661 في صناعات البتروكيماويات، وتوليد الطاقة، ومعالجة المياه، والورق، والأغذية والمشروبات. إنه مناسب لتطبيقات الخنق على صمامات ذات ساق منزلقة.
مشاكل شائعة
لا توجد إشارة خرج مع وجود إشارة دخل: تحقق من انسداد الفوهة. نظف الفوهة. تحقق من ضغط إمداد الهواء.
ضغط خرج بطيء أو غير طبيعي: تحقق من أن ضغط الإمداد ضمن المواصفات. تحقق من المضخم الهوائي وتجميع الفوهة/الرفرف.
استجابة خطية ضعيفة: تحقق من ضبط زنبرك الصفر. تحقق من موضع آلية ضبط النطاق.
جهاز تحديد الموضع لا يستجيب: تحقق من ضغط الإمداد والتوصيلات الهوائية. تحقق من أن المحول يستقبل إشارة 4-20 مللي أمبير.
تسرب الهواء: تحقق من حلقات O، والحشيات، والحجاب الحاجز من التآكل. استبدل حسب الحاجة.
الموديلات البديلة
جهاز Fisher 3661 هو منصة جهاز تحديد موضع كهرو-هوائي ناضجة. للاتصالات الرقمية الحديثة والتشخيصات المتقدمة، تعد وحدات تحكم الصمامات الرقمية Fisher DVC6200 أو DVC2000 البدائل من الجيل الحالي. بالنسبة للتركيبات القديمة، يعمل جهاز 3661 كرفيق كهرو-هوائي لجهاز تحديد الموضع الهوائي 3660. بالنسبة للبدائل من بائعين مختلفين، تحقق من توافق تركيب المشغل، ونطاق السفر، وإشارة الدخل قبل الطلب.
نظرة عامة على المنتج
جهاز تحديد موضع الصمام Fisher 3661 هو جهاز تحديد موضع صمام أحادي التأثير كهرو-هوائي مصمم للاستخدام مع مشغلات مختلفة على صمامات ذات ساق منزلقة لتطبيقات الخنق. يوفر موضع صمام يتناسب مع إشارة تيار مستمر قياسية بالمللي أمبير يتم استقبالها من جهاز تحكم.
يوفر تصميم جهاز تحديد الموضع أدوات دقيقة وسريعة الاستجابة قادرة على تحمل اهتزازات معظم بيئات المصانع. يساهم استهلاك الهواء المنخفض في حالة الثبات في التشغيل الفعال. تضبط تعديلات الكسب والتخميد سهلة الضبط استقرار جهاز تحديد الموضع لتلبية متطلبات التطبيق المحددة.
يقبل جهاز 3661 إشارة تيار مستمر قياسية بالمللي أمبير من جهاز تحكم ويوفر إمكانيات النطاق المقسم وصفر قابل للتعديل ونطاق قابل للتعديل. معظم أجزاء أجهزة تحديد الموضع 3661 قابلة للتبديل، مما يتطلب عددًا أقل من قطع الغيار لدعم هذه الأجهزة. تم تصميم الهيكل والغطاء لتحمل الاهتزازات الميكانيكية والتعامل الخشن. يمكن إجراء تعديلات الصفر والنطاق مع وجود الغطاء في مكانه.
يستخدم جهاز تحديد الموضع مع مشغلات Fisher 657 و 657 و 1250 و 1250R و 3024S و GX. يمكن أيضًا تركيبه على مشغلات Baumann.
المواصفات الفنية
| معامل | مواصفات |
|---|---|
| ماركة | فيشر |
| بروتوكول الاتصال | 4-20mA تناظري |
| إشارة الدخل | كهربائي؛ تيار مستمر ثابت من 4 إلى 20 مللي أمبير؛ أقصى جهد تحميل 30 فولت |
| واجهة البيانات | سلكي |
| التشخيصات | لا |
| أقصى ضغط مخرج | 90 رطل لكل بوصة مربعة |
| نوع التركيب | مركب على المشغل |
| درجة حرارة التشغيل | درجة حرارة قياسية |
| التحكم في الموضع | تعديل |
| وسط الإمداد | هواء |
| تصنيف المنطقة | آمن جوهريًا، غير قابل للاشتعال، غبار |
| الشهادات | CSA، FM، ATEX، IECEx، CUTR، Peso، KGS، INMETRO، RCM |
| شهادة السلامة | لا شيء |
| الإجراء | أحادي التأثير |
| المشغلات المتوافقة | Fisher 657، 667، 1250، 1250R، 3024S، GX؛ مشغلات Baumann |
صناعة التطبيق
يستخدم جهاز Fisher 3661 في صناعات البتروكيماويات، وتوليد الطاقة، ومعالجة المياه، والورق، والأغذية والمشروبات. إنه مناسب لتطبيقات الخنق على صمامات ذات ساق منزلقة.
مشاكل شائعة
لا توجد إشارة خرج مع وجود إشارة دخل: تحقق من انسداد الفوهة. نظف الفوهة. تحقق من ضغط إمداد الهواء.
ضغط خرج بطيء أو غير طبيعي: تحقق من أن ضغط الإمداد ضمن المواصفات. تحقق من المضخم الهوائي وتجميع الفوهة/الرفرف.
استجابة خطية ضعيفة: تحقق من ضبط زنبرك الصفر. تحقق من موضع آلية ضبط النطاق.
جهاز تحديد الموضع لا يستجيب: تحقق من ضغط الإمداد والتوصيلات الهوائية. تحقق من أن المحول يستقبل إشارة 4-20 مللي أمبير.
تسرب الهواء: تحقق من حلقات O، والحشيات، والحجاب الحاجز من التآكل. استبدل حسب الحاجة.
الموديلات البديلة
جهاز Fisher 3661 هو منصة جهاز تحديد موضع كهرو-هوائي ناضجة. للاتصالات الرقمية الحديثة والتشخيصات المتقدمة، تعد وحدات تحكم الصمامات الرقمية Fisher DVC6200 أو DVC2000 البدائل من الجيل الحالي. بالنسبة للتركيبات القديمة، يعمل جهاز 3661 كرفيق كهرو-هوائي لجهاز تحديد الموضع الهوائي 3660. بالنسبة للبدائل من بائعين مختلفين، تحقق من توافق تركيب المشغل، ونطاق السفر، وإشارة الدخل قبل الطلب.
