نظرة عامة على المنتج

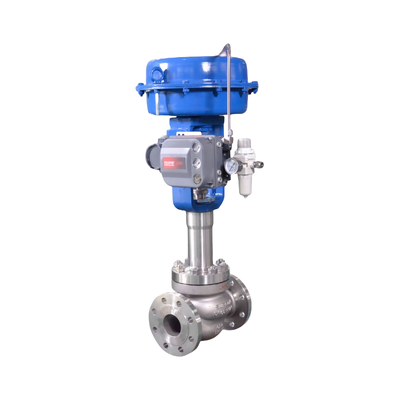

جهاز التحكم الرقمي في الصمامات DVC6200 من فيشر هو جهاز اتصال HART يحول إشارة تحكم ثنائية الأسلاك 4-20 مللي أمبير إلى خرج هوائي للمشغل. يمكن تركيبه بسهولة بدلاً من أجهزة تحديد المواقع التناظرية الموجودة على معظم المشغلات الهوائية. يلغي نظام ردود الفعل الموضعي بدون تلامس وبدون وصلات الاتصال المادي بين ساق الصمام و DVC6200، لذلك لا توجد أجزاء قابلة للتآكل - يتم زيادة عمر الدورة إلى أقصى حد. تقاوم الإلكترونيات المغلفة بالكامل الاهتزازات وتقلبات درجات الحرارة والأجواء المسببة للتآكل.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | فيشر |
| بروتوكول الاتصال | 4-20 مللي أمبير HART |
| إشارة الدخل | كهربائي |
| واجهة البيانات | سلكي |
| التشخيصات | نعم |
| أقصى ضغط مخرج | 145 رطل لكل بوصة مربعة |
| نوع التركيب | مركب تكاملي |
| درجة حرارة التشغيل | درجة حرارة قياسية، درجة حرارة عالية |
| التحكم في الموضع | التحكم في الخنق، تشغيل/إيقاف |
| مصدر الطاقة | محلي |
| التحكم في العمليات | التدفق، الضغط، درجة الحرارة، المستوى |
| وسائط الإمداد | الهواء، الغاز الطبيعي، النيتروجين |
| تصنيف المنطقة | مقاوم للانفجار، آمن جوهريًا، FISCO، النوع N، مقاوم للهب، غير استثاري لـ FM |
| الشهادات | CSA، FM، ATEX، IECEx، CUTR، Peso، KGS، INMETRO، NEPSI، TIIS، معتمد للغاز الطبيعي، جهاز ختم فردي؛ موافقات بحرية: Lloyd‘s Register، Bureau Veritas، DNV، ABS |
| توافق المشغل (خطي) | مشغلات ساق منزلقة خطية بسفر مقنن بين 6.35 مم / 0.25 بوصة و 606 مم / 23.375 بوصة. |
| توافق المشغل (دوار) | مشغلات دوارة بربع دورة بسفر مقنن بين 45 درجة و 180 درجة |
| مادة الغلاف | سبائك الألومنيوم منخفضة النحاس A03600 (قياسي)؛ الفولاذ المقاوم للصدأ (اختياري) |
| المواد المطاطية | نتريل (قياسي)؛ فلوروسيليكون (درجة حرارة قصوى) |
| الوزن (DVC6200 ألومنيوم) | 3.5 كجم / 7.7 رطل |
| الوزن (DVC6200 فولاذ مقاوم للصدأ) | 8.6 كجم / 19 رطل |
| الوزن (DVC6205) | 4.1 كجم / 9 رطل |
| الوزن (DVC6215) | 1.4 كجم / 3.1 رطل |
| الحد الأدنى لجهد الطرف | 9.5 فولت تيار مستمر للتحكم التناظري؛ 10 فولت تيار مستمر لاتصال HART |
صناعة التطبيق
أثبت DVC6200 جدارته في صناعات التكرير، الكيماويات، النووية، النفط والغاز، الطاقة، اللب والورق، الأغذية والمشروبات، المياه والصرف الصحي، الأدوية، والمعادن والتعدين. يتعامل مع التحكم في العمليات لتطبيقات التدفق والضغط ودرجة الحرارة والمستوى.
مشاكل شائعة
لن يتواصل الجهاز: تحقق من مصدر الطاقة، وجهد الطرف (يجب أن يكون 9-32 فولت تيار مستمر)، وموصلات الأسلاك على لوحة الأسلاك المطبوعة.
الصمام لا يتحرك من 0 إلى 100٪: تحقق من التوصيلات الهوائية وضغط الإمداد؛ تحقق من أن كتلة الوظيفة في الوضع الصحيح.
خرج محول I/P خارج المواصفات: قد يشير إلى قاعدة وحدة معيبة، أو مرحل معيب، أو منظم 67CFR معيب.
نماذج الاستبدال
تم تصميم DVC6200 ليتم تركيبه بدلاً من تركيبات محددات المواقع التناظرية الحالية. إنه ترقية شائعة من وحدات DVC2000 القديمة. بالنسبة للعلامات التجارية الأخرى، تحقق من التركيب، ونطاق السفر، وبروتوكول الاتصال قبل الطلب.
