نظرة عامة على المنتج

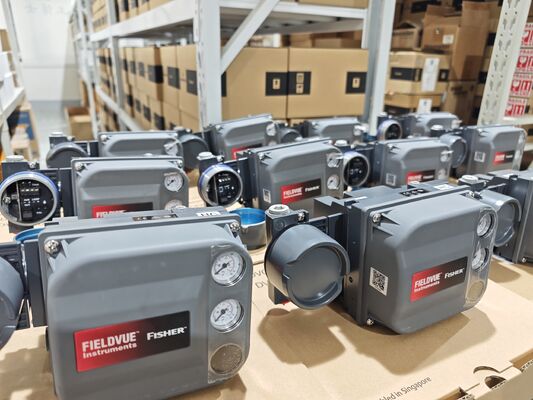

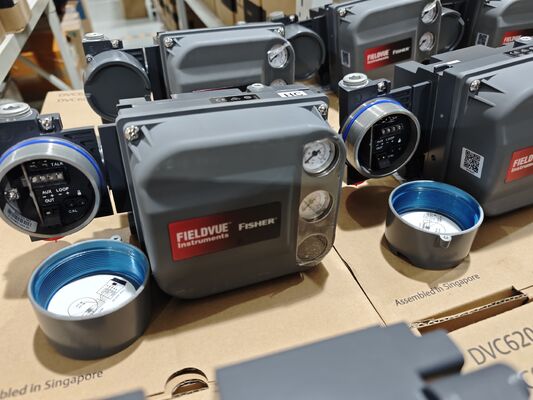

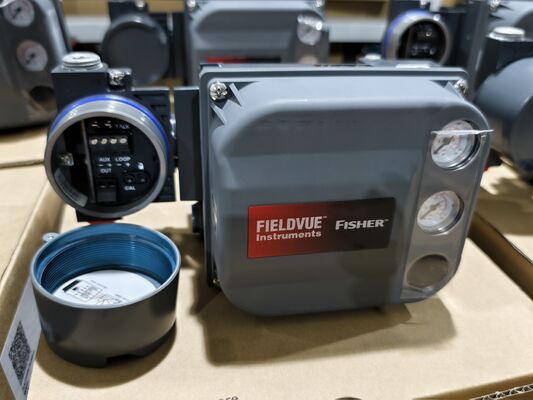

جهاز DVC6200 من فيشر هو وحدة تحكم رقمية للصمامات تتواصل عبر بروتوكول HART. يأخذ إشارة كهربائية ثنائية الأسلاك 4-20 مللي أمبير ويحولها إلى ضغط هوائي لتشغيل مشغل الصمام. تم تصميم الوحدة كبديل مباشر لأجهزة تحديد المواقع التناظرية على معظم مشغلات الصمامات الهوائية. يزيل نظام تحديد المواقع غير المتصل والخالي من الوصلات جميع الأجزاء المتحركة، مما يطيل عمر الدورة بشكل كبير. الإلكترونيات المغلفة بالكامل تتحمل الاهتزازات وتقلبات درجات الحرارة وهواء المصنع العدواني.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | فيشر |
| بروتوكول الاتصال | 4-20 مللي أمبير HART |
| إشارة الدخل | كهربائي |
| واجهة البيانات | سلكي |
| التشخيصات | نعم |
| أقصى ضغط مخرج | 145 رطل لكل بوصة مربعة |
| نوع التركيب | مركب داخليًا |
| درجة حرارة التشغيل | درجة حرارة قياسية، درجة حرارة عالية |
| التحكم في الموضع | التحكم في الخنق، تشغيل/إيقاف |
| مصدر الطاقة | محلي |
| التحكم في العمليات | التدفق، الضغط، درجة الحرارة، المستوى |
| وسط الإمداد | هواء، غاز طبيعي، نيتروجين |
| تصنيف المنطقة | مقاوم للانفجار، آمن جوهريًا، FISCO، النوع N، مقاوم للهب، غير محفز لـ FM |
| الشهادات | CSA، FM، ATEX، IECEx، CUTR، Peso، KGS، INMETRO، NEPSI، TIIS، معتمد للغاز الطبيعي، جهاز ختم أحادي؛ موافقات بحرية: Lloyd‘s Register، Bureau Veritas، DNV، ABS |
| توافق المشغل (خطي) | مشغلات الصمامات الخطية ذات الساق المنزلقة بسفر مقدر بين 6.35 مم / 0.25 بوصة و 606 مم / 23.375 بوصة. |
| توافق المشغل (دوار) | مشغلات الصمامات الدوارة بربع دورة بسفر مقدر بين 45 درجة و 180 درجة |
| مادة الغلاف | سبائك الألومنيوم منخفضة النحاس A03600 (قياسي)؛ فولاذ مقاوم للصدأ (اختياري) |
| المواد المطاطية | نتريل (قياسي)؛ فلوروسليكون (درجة حرارة قصوى) |
| الوزن (DVC6200 ألومنيوم) | 3.5 كجم / 7.7 رطل |
| الوزن (DVC6200 فولاذ مقاوم للصدأ) | 8.6 كجم / 19 رطل |
| الوزن (DVC6205) | 4.1 كجم / 9 رطل |
| الوزن (DVC6215) | 1.4 كجم / 3.1 رطل |
| الحد الأدنى لجهد الطرف | 9.5 فولت تيار مستمر للتحكم التناظري؛ 10 فولت تيار مستمر لاتصال HART |
صناعة التطبيق
يُطبق جهاز DVC6200 على نطاق واسع في صناعات التكرير، الكيماويات، النووية، النفط والغاز، توليد الطاقة، اللب والورق، الأغذية والمشروبات، المياه والصرف الصحي، الأدوية، والمعادن والتعدين. يتعامل مع حلقات التحكم في التدفق والضغط ودرجة الحرارة والمستوى.
مشاكل شائعة

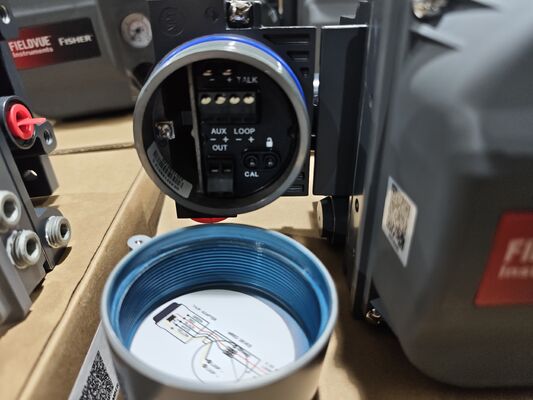

لا يوجد اتصال: تحقق من مصدر الطاقة، وجهد الطرف (9-32 فولت تيار مستمر)، والأسلاك على لوحة الدوائر المطبوعة.
الصمام لا يعمل بالكامل: تحقق من أنابيب الهواء المضغوط وضغط الإمداد؛ تأكد من أن كتلة الوظائف في الوضع الصحيح.
خرج محول I/P خارج المواصفات: قد يكون قاعدة الوحدة الأساسية، أو المرحل، أو منظم 67CFR معيبة.
نماذج الاستبدال
يقوم جهاز DVC6200 بتحديث تركيبات أجهزة تحديد المواقع التناظرية الحالية وهو ترقية شائعة من DVC2000. بالنسبة للعلامات التجارية الأخرى، تأكد من توافق التركيب والسفر والبروتوكول قبل الطلب.
