(ب)roduct نظرة عامة

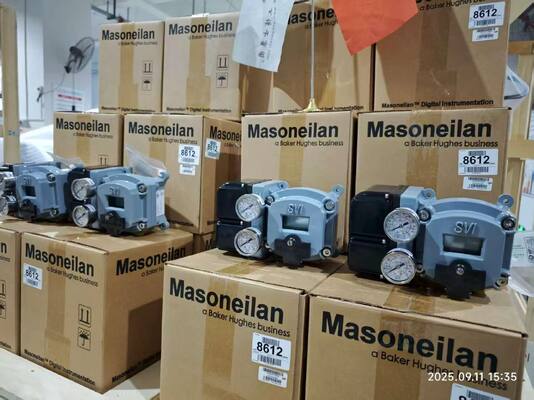

ماسونييلان SVI II هو جهاز تحديد موقع الصمام الرقمي 32 بت مع واجهة محلية تتحكم في جهاز التشغيل الهوائي باستخدام إشارة تحكم من 4-20mA من سلكين.إنه يوفر اتصالاً ثنائياً باستخدام بروتوكول (هارت)، يدعم HART 5 أو 7 على 4-20mA. التصميم العالمي يسمح بسهولة إعادة التجهيز بدلاً من أجهزة تحديد المواقع التناظرية الحالية على أجهزة التشغيل النيوماتيكية في Masoneilan أو غير Masoneilan ،إما ذات تأثير واحد أو مزدوج التأثير.
تقنية استشعار الموقع بدون اتصال تقرأ من خلال الغطاء لا تدخل أي أجزاء ميكانيكية متحركة إلى تجويف الغطاء الرئيسي ، مما يطيل عمر الخدمة.يمكن تشغيل شاشة LCD والأزرار في جميع البيئات الخطرة المعتمدة، والتشغيل سريع ودقيق مع أساليب التوقف التلقائي وأساليب ضبط التلقائي. تصميم واحد يناسب كل من التطبيقات الدوارة والخطية ، عن بعد أو محلية.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | ماسونيلان |
| بروتوكول الاتصال | HART 5 أو 7 أكثر من 4-20mA |
| إشارة الدخول | 4-20mA، مقاومة الدخول 450 أوم |
| واجهة البيانات | مشبوهة |
| التشخيص | التشخيص القياسي؛ التشخيص المتقدم (اختياري) |
| ضغط الإمداد (مفعول واحد) | 20 إلى 100 سم (ماكس) (1.4 إلى 6.9 بار) |
| ضغط الإمداد (أداء مزدوج) | 20 إلى 150 psi max (1.4 إلى 10.3 بار) |
| التسليم الجوي | 280 SLPM @ 30 psi |
| العمل | واحد أو عمل مزدوج، فشل آمن |
| نوع التثبيت | محرك تشغيل مثبت؛ دوار أو خطي؛ بعيد أو محلي |
| درجة حرارة العمل | -50°C إلى +85°C |
| درجة حرارة التخزين | -50°C إلى +85°C |
| تحكم الموقف | التخفيف / تعديل |
| وسائل الإمداد | الهواء أو الغاز الطبيعي منخفض الكبريت (مصفاة ومعايرة) |
| الاتصالات الجوية | 1/2 "NPT (الموفر والجهاز التشغيلي) |
| تصنيف المنطقة | مقاومة للنار / مقاومة للانفجار ، سلامة جوهرية ، مقاومة للاشتعال الغبار ، غير محترق |
| الشهادات | موافقات ATEX و IECEx والولايات المتحدة وكندا ؛ موافقات إقليمية متاحة |
| مواد السكن | الألومنيوم الخالي من النحاس (ASTM 360) |
| الجهد النهائي | 9 Vdc عند 20 mA |
| الحد الأدنى للإشارة الحالية | 3.2 mA |
| انقطاع الطاقة دون إعادة تشغيل | < 100 ms |
| جهاز إرسال الموقع الاختياري | 4-20mA، حلقة سلكية مزودة بطاقة |
| إشارة الخروج الاختيارية | مفتاحان للحالة الصلبة قابلان للتكوين، 1A، 30 Vdc |
| مستشعر الموقع عن بعد اختياري | تجميع RPS ، كابل يصل إلى 30 مترًا |
| الدقة (خطية) | ± 0.5% من المقياس الكامل |
| خطية | ±1.0% من المقياس الكامل |
| التهاب النفس + المنطقة الميتة | ± 0.3% من المقياس الكامل |
| التكرار | ± 0.3% من المقياس الكامل |
| استجابة خطوة | < 150 ms |
| برامج الاتصال | القيمة |
صناعة التطبيقات
تستخدم Masoneilan SVI II في توليد الطاقة والتكرير والبتروكيماويات والنفط والغاز في منتصف التيار، والنفط والغاز في النهاية. وتشمل التطبيقات الرئيسية مولدات توربينات البخار، المكثفات،أبراج التبريد، مباني المفاعلات ، مباني التوربينات ، مولدات بخار استرداد الحرارة ، توازن المصانع ، التقطير ، إصلاح المعالجة المائية ، التكسير ، الخلط الثانوي ، التخفيف والتجزئة ،ضغط غاز الشحن، الفصل، عمليات سلامة خط الأنابيب، الجفاف، التبريد، التسييل، التحميل والشحن، إعادة الغاز، والضغط.
مشاكل شائعة
لا يتم إكمال ضبط التلقائي: إن الاحتكاك الذي تم قياسه أكثر من 30% من قوة الربيع أو أن الصمام يقفز بشكل مرئي حول نقطة الإعداد. قم بتشغيل ضبط تلقائي مع إعدادات العدوانية من 2 أو 4.أو المضي قدما في ضبط يدويا ضمان مكاسب متكاملة (I) هو تعيين إلى حد أدنى من 100.
تأرجح الموقف سريع: انخفاض المكاسب (P) و (Padj) بزيادة 50% حتى يتوقف التذبذب.
تأرجح الموقف بطيئة: زيادة المكاسب (P) و (Padj) بزيادة 5% حتى يتم تقليل التذبذب. خفض المكاسب المتكاملة (I) بنسبة 25٪ حتى يكون الموقف على خط مسطح.
الاحتكاك في الصمامات أكبر من 25% من نطاق الربيع: زيادة المكاسب الكاملة (I) بنسبة 25% حتى يمتد التذبذب إلى خط مسطح. تعيين المعلمات DeadZone إلى 0.25%.
SelfCheckError (فشل الأجهزة): قم بإزالة الطاقة من الجهاز لمدة دقيقتين وإعادة تشغيله. قم بإزالة الإنذار باستخدام ValVue أو HART Host. إذا استمر الفشل، قم باستبدال الجهاز أو وحدة الإلكترونيات بالكامل.
نماذج بديلة
إن Masoneilan SVI3 AP هو الجيل التالي من أجهزة وضع الصمامات الرقمية من نفس خط المنتجات.يحتوي على دعامات تركيب من الفولاذ المقاوم للصدأ لأي مجموعة من الصمامات والمحركات وهو متوافق تمامًا مع دعامات SVI II AP و SVI1000بالنسبة للبدائل المتعددة، تحقق من تركيب جهاز التشغيل، ومدى السفر، وبروتوكول الاتصال قبل الطلب.
