لمحة عامة عن المنتج

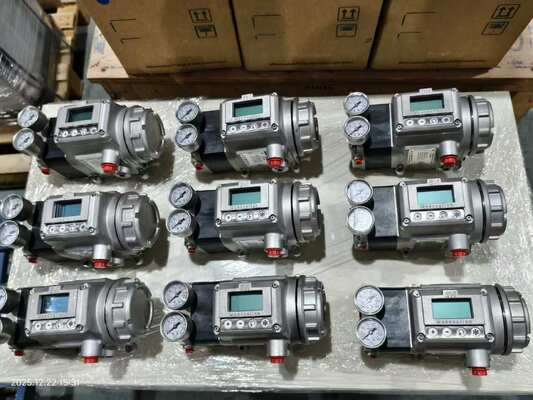

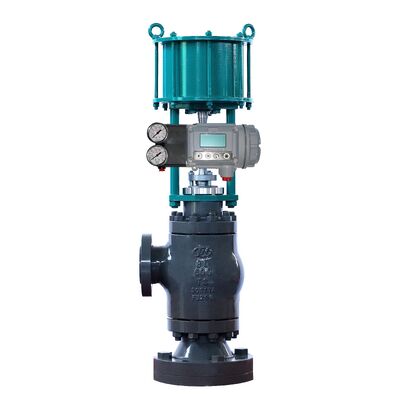

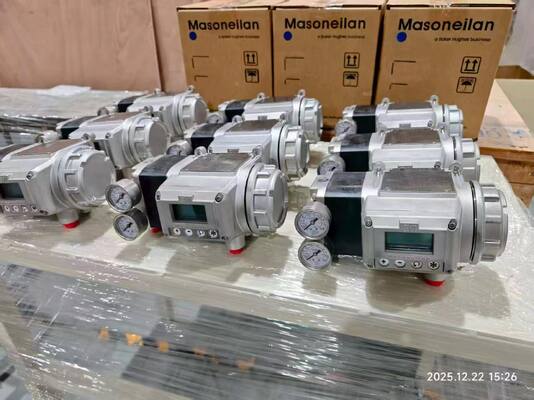

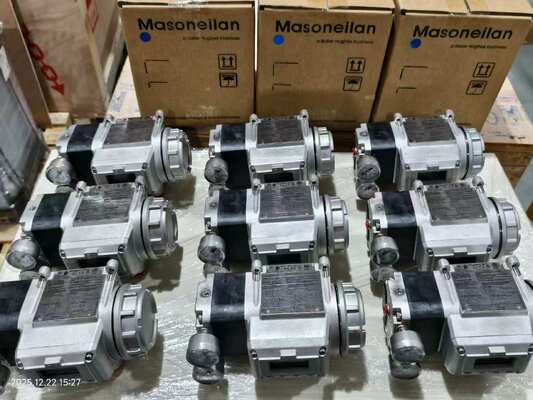

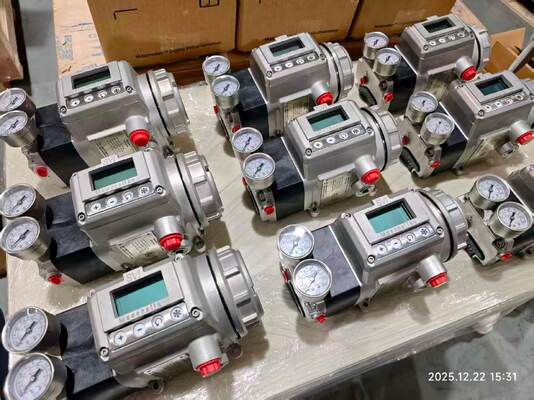

ماسونيلان SVI3 هو جهاز تحديد موقع الصمام الرقمي من الجيل الثالث الذي يستخدم الاتصال HART 7 عبر حلقة 4-20mA من سلكين.إنها تدفع المحركات الهوائية بدقة عالية وتتضمن تشخيصًا متقدمًا لمراقبة الصمامات المستمرةيقرأ جهاز استشعار الموقف بدون اتصال من خلال الهيكل ، مما يلغي نقاط التآكل الميكانيكية. يعمل الجهاز حتى -55 درجة مئوية ، مما يجعله مناسبًا للمناخات الشديدة.
تتميز الواجهة المحلية بشاشة رسمية عالية التباين وأزرار ضغط مصنفة للمناطق الخطرة. يتيح Smart Cal إعداد ومعايرة زر واحد ، مما يقلل من وقت التشغيل.يحتفظ جهاز تحديد الموقع بـ 1 سنة من البيانات التشخيصية على متن الطائرة، مما يسمح بتحليل الاتجاهات دون أدوات خارجية. يتم دمجها مع أنظمة التحكم الرئيسية من خلال دعم DTM و EDD.
استهلاك الهواء في الحالة الثابتة أقل بنسبة 40٪ من النماذج السابقة ، وتسليم الهواء أعلى بنسبة 15٪ لسرعة المداعبة.يتضمن SVI3 19 تشخيص صمام عبر الإنترنت التي تراقب صحة الصمام أثناء تشغيل العملية، مما يساعد على التنبؤ باحتياجات الصيانة قبل حدوث فشل.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | ماسونيلان |
| بروتوكول الاتصال | هارت 7 فوق 4-20mA |
| إشارة الدخول | الكهربائية |
| واجهة البيانات | مشبوهة |
| التشخيص | جهاز تحديد الموقع المتقدم تشخيص الصمام عبر الإنترنت |
| ضغط الإمداد | 20 إلى 120 سم |
| التسليم الجوي | 410 SLPM @ 30psi |
| العمل | واحد التصرف ، والفشل آمنة ؛ الدوار والخطية |
| نوع التثبيت | جهاز التشغيل مثبت |
| درجة حرارة العمل | -55°C إلى +85°C |
| مواد السكن | الألومنيوم الخالي من النحاس (ASTM A360) ؛ علبة 316SS اختياري |
| تصنيف الحماية | IP66 و NEMA 4X |
| الوزن (الألومنيوم) | 3.3 كجم (7.4 رطلا) |
| الوزن (الفولاذ المقاوم للصدأ) | 6.26 كجم (13.8 باوند) |
| الإدخالات الكهربائية | إثنان ونصف من الإناث |
| الحد الأدنى / الحد الأقصى للتيار | 3.2mA / 22mA |
| الجهد المطلوب للامتثال | 9Vdc @ 20mA ، 11Vdc @ 4mA |
| الخروج الاختياري | مفتاحان للحالة الصلبة قابلة للتكوين (1A ، 30Vdc) ؛ إعادة إرسال موقف واحد 4-20mA ؛ مدخل رقمي واحد قابلة للتكوين |
| الشهادات | SIL3 قابلة؛ موافقات ATEX، IECEx، الولايات المتحدة، كندا |
| برامج الاتصال | إدارة دورة حياة صمام Masoneilan (VLM) ؛ دعم DTM و EDD |
صناعة التطبيقات
تستخدم Masoneilan SVI3 في توليد الطاقة، التكرير، البتروكيماويات، النفط والغاز في منتصف التيار، والنفط والغاز في المرحلة السابقة. وتشمل التطبيقات الرئيسية مولدات توربينات البخار، المكثفات،أبراج التبريد، مباني المفاعلات ، مباني التوربينات ، مولدات بخار استرداد الحرارة ، توازن المصانع ، التقطير ، إصلاح المعالجة المائية ، التكسير ، الخلط الثانوي ، التخفيف والتجزئة ،ضغط غاز الشحن، الفصل، عمليات سلامة خط الأنابيب، الجفاف، التبريد، التسييل، التحميل والشحن، إعادة الغاز، والضغط.
مشاكل شائعة
فشل في إكمال الحساب الذكي: تحقق من أن ضغط التغذية في حدود 20-120 psi. تحقق من أن حدود سفر الصمام ضمن النطاق المسموح به. تأكد من أن الصمام غير عالق أو مقيد.
التذبذب في الموقف أو الدورة: تحقق من وجود انزلاق العصا. إذا كانت دورات الموقف أكبر بكثير من دورات نقطة الإعداد ، فقد يكون موجه الموقف هو السبب في الدورة. تحقق من ضربة صمام حجب العجلة اليدوية ،جذع مكسور، أو مكونات ردود فعل موقف منفصلة.
فشل الاتصال مع جهاز HART المحمول: تحقق من أن مقاومة الحلقة كافية. تحقق من أن الجهد في الطرف النهائي يلبي متطلبات الامتثال (9Vdc @ 20mA ، 11Vdc @ 4mA).
خطأ الطاقة المنخفضة (LOW_POWER)التيار الدخالي أقل من 3.15 mA. زيادة التيار الحلق إلى 4 mA للتعديل والتشخيص.
يظهر TuneERR بعد التشغيل التلقائي: قد تكون هناك حاجة إلى ضبط يدوي. راجع قسم استكشاف الأخطاء في دليل الإستخدام.
SelfCheckError أو فشل في الأجهزة: قم بإيقاف تشغيل الكهرباء لمدة دقيقتين وإعادة تشغيلها. قم بإزالة الإنذار باستخدام ValVue أو HART Host. إذا استمر الفشل، قم باستبدال وحدة الإلكترونيات.
نماذج بديلة
ماسونيلان SVI3 هو البديل المباشر لـ SVI II AP و SVI1000.يحتوي على دعامات تركيب من الفولاذ المقاوم للصدأ لأي مزيج من الصمامات والمحركات وهو متوافق تمامًا مع دعامات تركيب SVI II AP و SVI1000بالنسبة لمستخدمي SVI II AP ، فإن الترقية بسيطة نسبيًا ، ويمكن استخدام التثبيت الموجود ، وقد يحتاج فقط اتصال الهواء / الأنابيب إلى تعديل.التحقق من تركيب جهاز التشغيل، مدى السفر، و بروتوكول الاتصال قبل الطلب.
