نظرة عامة على المنتج

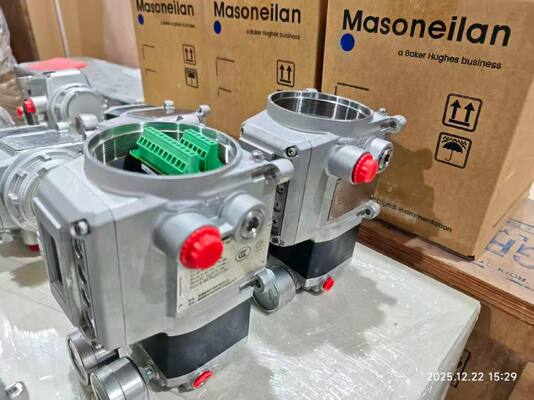

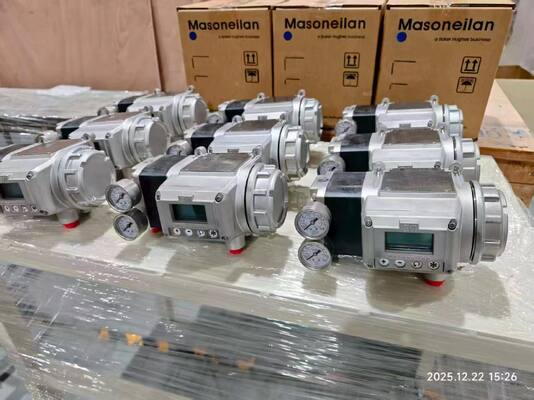

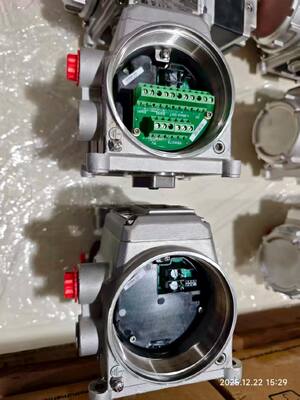

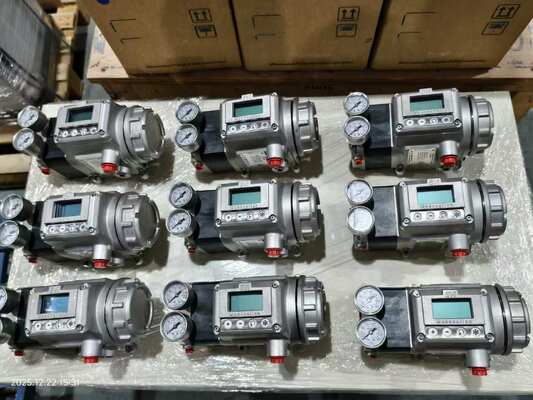

جهاز SVI3 من Masoneilan هو جهاز تحديد موضع صمام من الجيل الثالث يستفيد من اتصال HART 7 عبر حلقة 4-20mA للتحكم في المشغلات الهوائية بدقة عالية. مستشعر الموضع غير المتلامس يلغي التآكل الميكانيكي، وتعمل الوحدة بشكل موثوق حتى -55 درجة مئوية. الواجهة المحلية تتضمن شاشة رسومية وأزرار ضغط مصنفة للمناطق الخطرة. يتيح Smart Cal الإعداد والمعايرة بزر واحد. يخزن الجهاز بيانات تشخيصية لمدة تصل إلى عام واحد على اللوحة ويتكامل مع أنظمة التحكم عبر DTM و EDD. تم تقليل استهلاك الهواء بنسبة 40٪ مقارنة بالنماذج السابقة، بينما زاد توصيل الهواء بنسبة 15٪. تراقب تسعة عشر تشخيصًا للصمام عبر الإنترنت صحة الصمام أثناء التشغيل.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | Masoneilan |
| بروتوكول الاتصال | HART 7 عبر 4-20mA |
| إشارة الدخل | كهربائي |
| واجهة البيانات | سلكي |
| التشخيصات | محدد الموضع؛ متقدم؛ تشخيصات الصمام عبر الإنترنت |
| ضغط الإمداد | 20 إلى 120 رطل لكل بوصة مربعة |
| توصيل الهواء | 410 SLPM @ 30psi |
| الإجراء | أحادي الفعل، آمن عند الفشل؛ دوار وخطي |
| نوع التركيب | مركب على المشغل |
| درجة حرارة التشغيل | -55 درجة مئوية إلى +85 درجة مئوية |
| مادة الغلاف | ألومنيوم خالٍ من النحاس (ASTM A360)؛ غلاف اختياري من الفولاذ المقاوم للصدأ 316 |
| تصنيف الحماية | IP66 و NEMA 4X |
| الوزن (الألومنيوم) | 3.3 كجم (7.4 رطل) |
| الوزن (الفولاذ المقاوم للصدأ) | 6.26 كجم (13.8 رطل) |
| مداخل كهربائية | اثنان 1/2 NPT أنثى |
| الحد الأدنى / الأقصى للتيار | 3.2 مللي أمبير / 22 مللي أمبير |
| جهد الامتثال المطلوب | 9 فولت تيار مستمر @ 20 مللي أمبير، 11 فولت تيار مستمر @ 4 مللي أمبير |
| خرج اختياري | مفتاحان صلبان قابلان للتكوين (1 أمبير، 30 فولت تيار مستمر)؛ إعادة إرسال موضع 4-20 مللي أمبير واحد؛ مدخل رقمي واحد قابل للتكوين |
| الشهادات | SIL3 جاهز؛ موافقات ATEX، IECEx، الولايات المتحدة، كندا |
| برنامج الاتصال | برنامج Masoneilan لإدارة دورة حياة الصمام (VLM)؛ دعم DTM و EDD |
صناعة التطبيق
يتم نشر SVI3 في توليد الطاقة، والتكرير، والبتروكيماويات، والنفط والغاز في المراحل المتوسطة، والنفط والغاز في المراحل الأولية. تشمل الاستخدامات النموذجية مولدات التوربينات البخارية، والمكثفات، وأبراج التبريد، ومباني المفاعلات والتوربينات، ومولدات البخار لاستعادة الحرارة، وموازنة المصنع، والتقطير، وإعادة التشكيل بالمعالجة المائية، والتكسير، والخلط الثانوي، والتبريد والتجزئة، وضغط غاز الشحن، والفصل، وعمليات سلامة خطوط الأنابيب، والتجفيف، والتبريد، والإسالة، والتحميل والشحن، وإعادة التغويز، والضغط.
مشاكل شائعة
فشل Smart Cal في الإكمال: تحقق من أن ضغط الإمداد ضمن النطاق 20-120 رطل لكل بوصة مربعة. تحقق من أن حدود حركة الصمام ضمن النطاق المقدر. تأكد من أن الصمام غير عالق أو مقيد.
تذبذب الموضع أو دورانه: تحقق مما إذا كان الانزلاق الاحتكاكي موجودًا. إذا كانت دورات الموضع أكبر بكثير من دورات نقطة الضبط، فقد يكون محدد الموضع هو سبب الدوران. افحص وجود مقبض يدوي يعيق شوط الصمام، أو ساق مكسورة، أو مكونات تغذية موضع مفصولة.
فشل الاتصال بجهاز HART المحمول: تحقق من أن مقاومة الحلقة كافية. تحقق من أن جهد الطرف يلبي متطلبات الامتثال (9 فولت تيار مستمر @ 20 مللي أمبير، 11 فولت تيار مستمر @ 4 مللي أمبير).
خطأ انخفاض الطاقة (LOW_POWER): تيار الدخل أقل من 3.15 مللي أمبير. قم بزيادة تيار الحلقة إلى 4 مللي أمبير للمعايرة والتشخيصات.
ظهور TuneERR بعد الضبط التلقائي: قد يكون الضبط اليدوي مطلوبًا. ارجع إلى قسم استكشاف الأخطاء وإصلاحها في دليل التعليمات.
SelfCheckError أو فشل في الأجهزة: قم بإزالة الطاقة لمدة دقيقتين وأعد التشغيل. امسح الإنذار باستخدام ValVue أو HART Host. إذا استمر الفشل، فاستبدل وحدة الإلكترونيات.
نماذج الاستبدال
جهاز SVI3 من Masoneilan هو البديل المباشر لجهازي SVI II AP و SVI1000. يتميز بأقواس تثبيت من الفولاذ المقاوم للصدأ لأي مزيج من الصمامات/المشغلات وهو متوافق تمامًا مع الإصدارات السابقة مع أقواس تثبيت SVI II AP و SVI1000. بالنسبة لمستخدمي SVI II AP، فإن الترقية بسيطة نسبيًا - يمكن استخدام التركيب الحالي، وقد تحتاج فقط إلى تعديل توصيل الهواء/الأنابيب. بالنسبة للبدائل من بائعين مختلفين، تحقق من تركيب المشغل، ونطاق الحركة، وبروتوكول الاتصال قبل الطلب.
