لمحة عامة عن المنتج

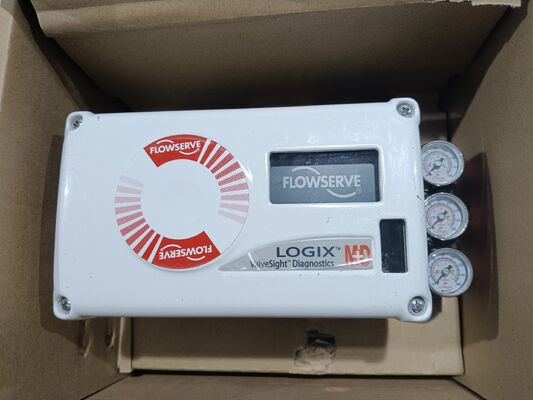

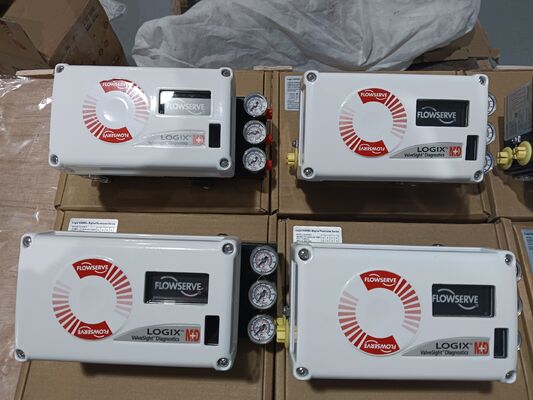

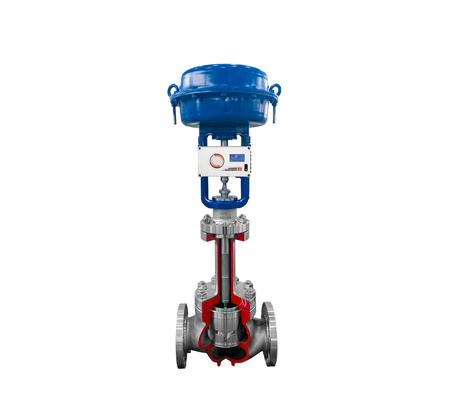

Flowserve Logix 520MD هو موقف صمام رقمي عالي الأداء تم تصميمه للسيطرة الدقيقة على المحرك الهوائي. وهو يقبل مدخلًا من سلكين 4-20mA مع HART 5, 6,و 7 الاتصال ويوفر مخرجات هوائية لكل من المحركات الدوارة والخطيةالوحدة تجمع بين إمكانات تحديد المواقع الدقيقة وتعديل مع إعداد بسيط ووظائف تشخيص قوية.
تتيح خوارزمية ضبط مكاسب متعددة المتغيرات لـ 520MD إجراء تغييرات خطوة كبيرة مع الحد الأدنى من التجاوز مع الحفاظ على الدقة لتغييرات خطوة صغيرة جدًا.تلقائي ضبط دورات المحرك لتوليد استجابة مقاسة واختيار قيم مكاسب التي توفر أداء محرك مناسبيمكن لتحديد تحويل المكاسب زيادة أو انخفاض المكاسب المحسوبة للحصول على نتائج مثالية.
تتمكن مفاتيح DIP من التعامل مع وضع ضبط وإعدادات شائعة أخرى.يمكن تعديل مجموعات ضبط مع برنامج محمول أو ValveSight لاستيعاب مجموعة واسعة من أحجام وأنواع المحركيوفر تصميم التحكم في مرحلتين أوقات استجابة أسرع وتحكم أكثر صرامة مع استهلاك هواء منخفض.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | خدمة التدفق |
| بروتوكول الاتصال | هارت 5 و 6 و 7 |
| إشارة الدخول | 4-20mA |
| واجهة البيانات | مشبوهة |
| التشخيص | وظائف التشخيص القياسية من خلال برنامج ValveSight |
| ضغط الإمداد | 1.4 ∙10.3 بار (20 ∙150 بي سي جي) |
| إشارة الخروج | منخفضة الحرارة (3-15 psi) |
| الدقة | ±0.25٪ من امتداد |
| التكرار | < 0.25% |
| نوع التثبيت | أجهزة التشغيل الدوارة والخطية |
| درجة حرارة العمل | -40°C إلى 85°C (-40°F إلى 185°F) |
| تصنيف الحجرة | IP66 / NEMA 4X |
| مواد السكن | الألومنيوم |
| الوزن | 3.5 كجم |
| الحد الأدنى لتيار التشغيل | 3.6 mA |
| إمدادات الجهد (الحد الأقصى) | 30 VDC |
| استهلاك الهواء | 0.28 0.38 نمتار مكعب / ساعة (0.17 0.23 SCFM) |
| الشهادات | ATEX، FM، CSA، SIL 2 |
| آمنة في جوهرها | الدرجة 1 القسم 1 المجموعات A، B، C، D؛ الدرجة 1، المنطقة 0، AEx ia IIC |
| غير محرقة | الدرجة 1 الدرجة 2 المجموعات A، B، C، D |
| الرطوبة | 0-100٪ غير مكثفة |
صناعة التطبيقات
يستخدم Flowserve Logix 520MD في صناعات النفط والغاز، ومعالجة الكيماويات، وتوليد الطاقة، ومعالجة المياه، والصناعات الدوائية.وضع صمام المفاعل، أتمتة التوربينات، وتنظيم التدفق، وعمليات الصمامات الصحية. تصنيفات المناطق الخطرة المعتمدة تجعلها مناسبة لبيئات العمليات المطالبة.
مشاكل شائعة
لا تومض LED: التيار أقل من 3.6 mA أو قطبية الأسلاك غير صحيحة. تحقق من أن التيار التنفيذي لا يقل عن 3.6 mA وفحص القطبية.
الاتصالات الغير منتظمة: مشاكل إشارة HART. تحقق من أن عرض النطاق الترددي للصدر الحالي محدود إلى 25 هرتز. تحقق من طول الكابل والمعوقة. استخدم حاجز سلامة متوافق.
الوحدة لا تستجيب لأوامر التناظرية: الوحدة في وضع الأوامر الرقمية أو حدث خطأ في المعايرة. تغيير وضع الأوامر إلى التناظرية. إعادة معايرة الوحدة.
قراءة وضعية الصمام ليست كما هو متوقع: جهاز استشعار الموقع غير مثبت على 180 درجة، السباق غير معايرة، MPC نشطة، أو شخصية المستخدم نشطة. جهاز استشعار إعادة الوضع. ضربة معايرة.
وضعية القيادة مفتوحة بالكامل أو مغلقة ، لا تستجيب للقيادة: السكتة الدماغية غير معايرة، الحلقة الداخلية لمستشعر هال غير متصلة، وضع عمل الهواء الخاطئ، أنبوب عكسي، أو مشكلة محول إدخال / إخراج.
مطلوب معايرة الاحتكاك: لم يتم إجراء معايرة الاحتكاك منذ إعادة تعيين المصنع. أداء معايرة الاحتكاك باستخدام قائمة العرض أو المحمول أو DTM.
نماذج بديلة
سلسلة Flowserve Logix 520MD هي منصة تحديد المواقع الرقمية الناضجة. للتطبيقات التي تتطلب سلامة إضافية ، يوفر متغير Logix 520MD + ميزات محسنة.بالنسبة للمنشآت الجديدة، فإن Logix 3200MD و Logix 3800MD هي نماذج بديلة ضمن عائلة المنتجات نفسها.و بروتوكول الاتصال قبل الطلب.
