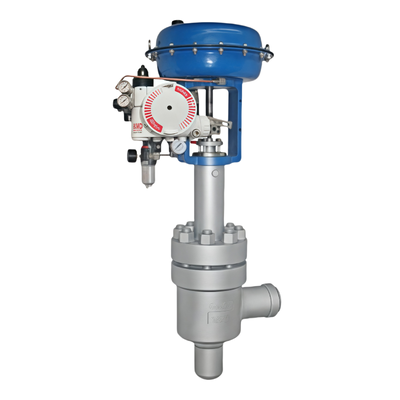

لمحة عامة عن المنتج
فلو سيرف لوجيكس 3200MD هو جهاز وضع صمام هارت الرقمي الذي يستخدم تكنولوجيا بييزو لأداء عالية وموثوقية.جهاز دخول 4-20mA يعمل على محرك هوائي على أساس إشارة التحكم التناظريةيمكن إجراء التكوين محلياً باستخدام أزرار الضغط أو جهاز يدوي من نوع HART أو برنامج SoftTools. تضع المصابيح LED المحلية ، ومفاتيح DIP ، وأزرار المعايرة ببساطة الإعداد.ضبط تلقائي مع اختيار مكاسب ديناميكية يضمن التحكم المستقر.
تدعم الوحدة كلاً من المحركات ذات التأثير المزدوج والوحيدة التأثير ، للتركيبات الخطية والدورية. إنها غير حساسة لتغيرات ضغط الإمداد ويمكن أن تتعامل مع ضغوط الإمداد من 30 إلى 150 psig.الحجرة المقاومة للانفجارات تصنف من الدرجة 1 الفرقة 1 المجموعات B-D، Ex d IIB+H2 ، AEx d IIB+H2 ، وهي قادرة على SIL 2.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | خدمة التدفق |
| بروتوكول الاتصال | هارت 5 |
| إشارة الدخول | 4-20mA |
| واجهة البيانات | مشبوهة |
| التشخيص | المراقبة المحلية للفشل على مدار الساعة؛ تخزين توقيع الصمام المحلي |
| ضغط الإمداد | 30 إلى 150 نقطة مئوية |
| نوع التثبيت | أجهزة التشغيل الدوارة والخطية |
| درجة حرارة العمل | -52°C إلى +85°C (-62°F إلى +185°F) |
| مواد السكن | الألومنيوم المصبوب بالمسحوق؛ الفولاذ المقاوم للصدأ |
| الوزن (الألومنيوم) | 3.9 كجم (8.3 باوند) |
| الوزن (الفولاذ المقاوم للصدأ) | 9.3 كجم (20.5 رطلا) |
| الحد الأدنى لتيار التشغيل | 3.6 mA |
| إمدادات الجهد (الحد الأقصى) | 30.0 VDC |
| فولتاج الامتثال | 10.0 VDC @ 20 mA |
| تصنيف المنطقة | مقاومة للانفجار: الفئة I Div 1 المجموعات B-D ؛ آمنة جوهريًا: الفئة I Div 1 المجموعات A-G ؛ غير محروقة: الفئة I Div 2 A-D |
| الشهادات | SIL 2 |
| ميزات إضافية | مقاومة RFI / EMI ؛ متوافقة مع FISCO ؛ ضبط تلقائي ؛ استقرار الاحتكاك العالي ؛ ترقية فلاش رام ؛ مكاسب محلية قابلة للتعديل |
صناعة التطبيقات
تعمل Flowserve Logix 3200MD في صناعات النفط والغاز، المعالجة الكيميائية، توليد الطاقة، معالجة المياه، والصناعات الدوائية.وضع صمام المفاعل، وتشغيل التوربينات الآلية، وتنظيم التدفق.
مشاكل شائعة
لا تومض LED: التيار أقل من 3.6 mA أو قطبية الأسلاك غير صحيحة. تحقق من أن التيار التنفيذي لا يقل عن 3.6 mA وفحص القطبية.
الاتصالات الغير منتظمة: مشاكل إشارة HART. تحقق من أن عرض النطاق الترددي للصدر الحالي محدود إلى 25 هرتز. تحقق من طول الكابل والمعوقة. استخدم حاجز سلامة متوافق.
الوحدة لا تستجيب لأوامر التناظرية: الوحدة في وضع الأوامر الرقمية أو حدث خطأ في المعايرة. تغيير وضع الأوامر إلى التناظرية. إعادة معايرة الوحدة.
قراءة وضعية الصمام ليست كما هو متوقع: جهاز استشعار الموقف غير مثبت على 180 درجة، السباق غير معايرة، أو MPC نشطة. جهاز استشعار إعادة الموقع. ضربة معايرة.
وضعية القيادة مفتوحة بالكامل أو مغلقةالسكتة الدماغية غير معايرة، الحلقة الداخلية لمستشعر هول غير متصلة، وضع عمل الهواء الخاطئ، أو أنبوب عكس.
مطلوب معايرة الاحتكاك: لم يتم إجراء معايرة الاحتكاك منذ إعادة تعيين المصنع. أداء معايرة الاحتكاك باستخدام قائمة العرض أو المحمول أو DTM.
نماذج بديلة
فلو سيرف لوجيكس 3200MD هي منصة تحديد المواقع الرقمية الناضجة. من أجل سلامة إضافية ، يوفر متغير لوجيكس 3200MD + ميزات محسنة.لوجيكس 3800 هو نموذج بديل ضمن نفس عائلة المنتجاتبالنسبة للبدائل المتعددة، تحقق من تركيب جهاز التشغيل، ومدى السفر، وبروتوكول الاتصال قبل الطلب.
