نظرة عامة على المنتج

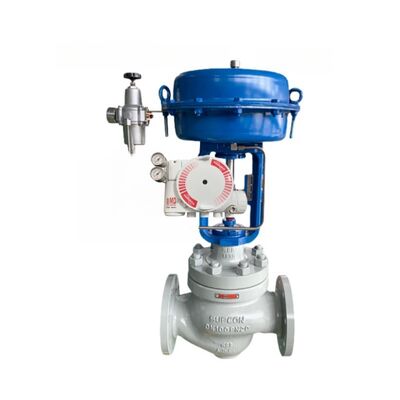

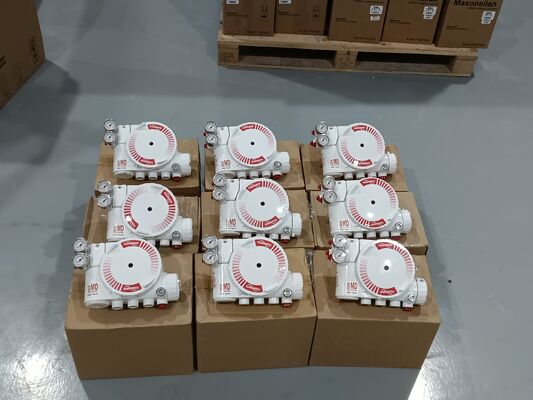

جهاز Flowserve Logix 3200MD هو جهاز تحديد موضع صمام رقمي عالي الأداء يستخدم تقنية بيزو لتوفير تحكم موثوق ودقيق في المشغل الهوائي. يقبل إشارة دخل ثنائية الأسلاك 4-20 مللي أمبير ويحدد موضع مشغل الصمام بناءً على هذا الأمر التناظري. يمكن إجراء الإعداد محليًا عبر أزرار الضغط، أو جهاز HART محمول، أو برنامج SoftTools. تجعل مؤشرات LED للحالة المحلية، ومفاتيح DIP، وأزرار المعايرة التكوين مباشرًا. يضمن الضبط التلقائي مع اختيار الكسب الديناميكي تحكمًا مستقرًا وسريع الاستجابة.
يعمل الجهاز مع المشغلات ذات الفعل المزدوج والفعل الأحادي للتركيبات الخطية والدوارة. إنه غير حساس لتغيرات ضغط الإمداد ويمكنه التعامل مع ضغوط الإمداد من 30 إلى 150 رطل لكل بوصة مربعة. يحمل الغلاف المقاوم للانفجار تصنيفات Class I Division 1 Groups B-D، و Ex d IIB+H2، و AEx d IIB+H2، وجهاز تحديد الموضع قادر على SIL 2.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | Flowserve |
| بروتوكول الاتصال | HART 5 |
| إشارة الدخل | 4-20 مللي أمبير |
| واجهة البيانات | سلكي |
| التشخيصات | مراقبة الأعطال المحلية على مدار الساعة طوال أيام الأسبوع؛ تخزين توقيع الصمام المحلي |
| ضغط الإمداد | 30 إلى 150 رطل لكل بوصة مربعة |
| نوع التركيب | مشغلات دوارة وخطية |
| درجة حرارة التشغيل | -52 درجة مئوية إلى +85 درجة مئوية (-62 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| مادة الغلاف | ألومنيوم مصبوب ومطلي بالمسحوق؛ فولاذ مقاوم للصدأ |
| الوزن (الألومنيوم) | 3.9 كجم (8.3 رطل) |
| الوزن (الفولاذ المقاوم للصدأ) | 9.3 كجم (20.5 رطل) |
| الحد الأدنى لتيار التشغيل | 3.6 مللي أمبير |
| جهد الإمداد (الحد الأقصى) | 30.0 فولت تيار مستمر |
| جهد الامتثال | 10.0 فولت تيار مستمر @ 20 مللي أمبير |
| تصنيف المنطقة | مقاوم للانفجار: Class I Div 1 Groups B-D؛ آمن جوهريًا: Class I Div 1 Groups A-G؛ غير مشتعل: Class I Div 2 A-D |
| الشهادات | SIL 2 |
| ميزات إضافية | مقاومة الترددات الراديوية / التداخل الكهرومغناطيسي؛ متوافق مع FISCO؛ ضبط تلقائي؛ استقرار الاحتكاك العالي؛ ترقية ذاكرة الفلاش؛ كسب محلي قابل للتعديل |
صناعة التطبيق
يستخدم جهاز Flowserve Logix 3200MD في صناعات النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة، ومعالجة المياه، والصناعات الدوائية. يتعامل مع التحكم في خطوط الأنابيب والمشغلات، وتحديد موضع صمام المفاعل، وأتمتة تجاوز التوربينات، وتنظيم التدفق في المصانع.
مشاكل شائعة
عدم وميض مؤشر LED: التيار أقل من 3.6 مللي أمبير أو قطبية الأسلاك غير صحيحة. تحقق من أن تيار الإمداد لا يقل عن 3.6 مللي أمبير وتحقق من القطبية.
اتصالات متقطعة: مشاكل إشارة HART. تحقق من أن نطاق عرض مصدر التيار محدود بـ 25 هرتز. تحقق من طول الكابل ومقاومته. استخدم حاجز أمان جوهري متوافق.
الوحدة لا تستجيب للأوامر التناظرية: الوحدة في وضع الأوامر الرقمية أو حدث خطأ في المعايرة. قم بتغيير وضع الأمر إلى تناظري. أعد معايرة الوحدة.
قراءة موضع الصمام ليست كما هو متوقع: تركيب مستشعر الموضع ليس عند 180 درجة، أو لم يتم معايرة الشوط، أو MPC نشط. أعد وضع المستشعر. قم بمعايرة الشوط.
الموضع مدفوع بالكامل إلى الفتح أو الإغلاق: لم يتم معايرة الشوط، أو لم يتم توصيل حلقة مستشعر القاعة الداخلية، أو تم تعيين إجراء الهواء بشكل خاطئ، أو تم عكس الأنابيب. قم بمعايرة الشوط. تحقق من توصيلات الأجهزة.
مطلوب معايرة الاحتكاك: لم يتم إجراء معايرة الاحتكاك منذ إعادة ضبط المصنع. قم بإجراء معايرة الاحتكاك باستخدام قائمة العرض، أو الجهاز المحمول، أو DTM.
موديلات بديلة
جهاز Flowserve Logix 3200MD هو منصة تحديد موضع رقمية ناضجة. لمزيد من سلامة التكامل، يوفر طراز Logix 3200MD+ ميزات محسنة. للتركيبات الأحدث، يعد Logix 3800 نموذجًا بديلاً ضمن نفس عائلة المنتجات. للبدائل بين البائعين، تحقق من تركيب المشغل، ونطاق السفر، وبروتوكول الاتصال قبل الطلب.
