نظرة عامة على المنتج

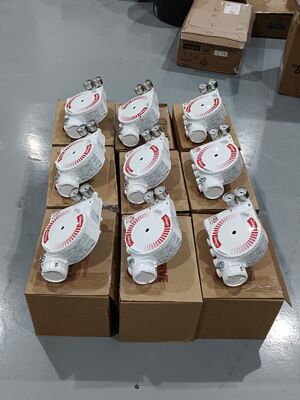

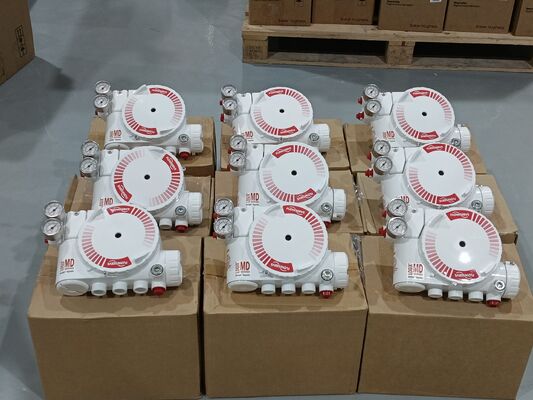

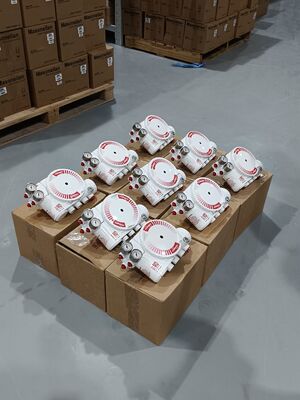

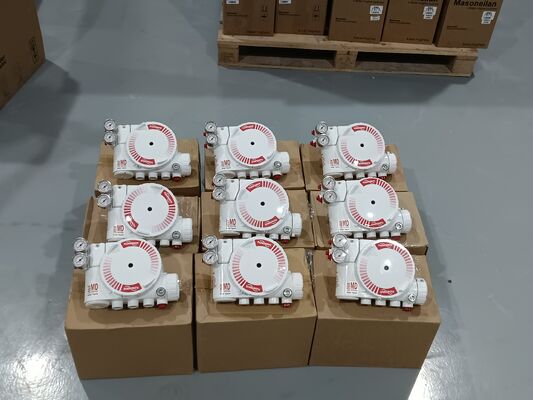

جهاز Flowserve Logix 3200MD هو جهاز تحديد موضع صمام رقمي مبني على تقنية البيزو، يوفر تحكمًا موثوقًا ودقيقًا للمشغلات الهوائية. يأخذ مدخلًا ثنائي الأسلاك 4-20 مللي أمبير ويقود مشغل الصمام استجابةً لهذا الأمر التناظري. يمكن إجراء التكوين محليًا باستخدام الأزرار، أو جهاز HART محمول، أو برنامج SoftTools. مصابيح LED للحالة على اللوحة، ومفاتيح DIP، وأزرار المعايرة تبسط عملية الإعداد. يضمن الضبط التلقائي مع اختيار الكسب الديناميكي استقرار التحكم واستجابته.
يعمل جهاز تحديد الموضع مع المشغلات ذات الفعل المزدوج والفعل الأحادي في التكوينات الخطية والدوارة. يتحمل تقلبات ضغط الإمداد ويقبل ضغوط إمداد تتراوح من 30 إلى 150 رطل لكل بوصة مربعة. يحمل الغلاف المقاوم للانفجار تصنيفات Class I Division 1 Groups B-D، Ex d IIB+H2، و AEx d IIB+H2. الوحدة قادرة على SIL 2.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | Flowserve |
| بروتوكول الاتصال | HART 5 |
| إشارة الدخل | 4-20 مللي أمبير |
| واجهة البيانات | سلكي |
| التشخيصات | مراقبة الأعطال المحلية على مدار الساعة طوال أيام الأسبوع؛ تخزين توقيع الصمام المحلي |
| ضغط الإمداد | 30 إلى 150 رطل لكل بوصة مربعة |
| نوع التركيب | المشغلات الدوارة والخطية |
| درجة حرارة التشغيل | -52 درجة مئوية إلى +85 درجة مئوية (-62 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| مادة الغلاف | ألومنيوم مصبوب، مطلي بالمسحوق؛ فولاذ مقاوم للصدأ |
| الوزن (الألومنيوم) | 3.9 كجم (8.3 رطل) |
| الوزن (الفولاذ المقاوم للصدأ) | 9.3 كجم (20.5 رطل) |
| الحد الأدنى لتيار التشغيل | 3.6 مللي أمبير |
| جهد الإمداد (الأقصى) | 30.0 فولت تيار مستمر |
| جهد الامتثال | 10.0 فولت تيار مستمر @ 20 مللي أمبير |
| تصنيف المنطقة | مقاوم للانفجار: Class I Div 1 Groups B-D؛ آمن جوهريًا: Class I Div 1 Groups A-G؛ غير مشتعل: Class I Div 2 A-D |
| الشهادات | SIL 2 |
| ميزات إضافية | مناعة ضد التداخل اللاسلكي / الكهرومغناطيسي؛ متوافق مع FISCO؛ ضبط تلقائي؛ استقرار الاحتكاك العالي؛ ترقية ذاكرة الفلاش؛ كسب قابل للتعديل محليًا |
صناعة التطبيق
يستخدم جهاز Flowserve Logix 3200MD في صناعات النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة، ومعالجة المياه، والصناعات الدوائية. يتعامل مع التحكم في خطوط الأنابيب والمشغلات، وتحديد موضع صمام المفاعل، وأتمتة تجاوز التوربينات، وتنظيم التدفق في المصانع.
مشاكل شائعة
عدم وميض LED: التيار أقل من 3.6 مللي أمبير أو قطبية الأسلاك غير صحيحة. تحقق من أن تيار الإمداد لا يقل عن 3.6 مللي أمبير وتحقق من القطبية.
اتصالات متقطعة: مشاكل إشارة HART. تحقق من أن نطاق عرض مصدر التيار محدود بـ 25 هرتز. تحقق من طول الكابل والمقاومة. استخدم حاجز أمان جوهري متوافق.
الوحدة لا تستجيب للأوامر التناظرية: الوحدة في وضع الأوامر الرقمية أو حدث خطأ في المعايرة. قم بتغيير وضع الأمر إلى تناظري. أعد معايرة الوحدة.
قراءة موضع الصمام ليست كما هو متوقع: تركيب مستشعر الموضع ليس عند 180 درجة، أو لم يتم معايرة الشوط، أو MPC نشط. أعد وضع المستشعر. قم بمعايرة الشوط.
الموضع مدفوع بالكامل إلى الفتح أو الإغلاق: لم يتم معايرة الشوط، أو لم يتم توصيل الحلقة الداخلية لمستشعر القاعة، أو تم تعيين إجراء هواء خاطئ، أو تم عكس الأنابيب. قم بمعايرة الشوط. تحقق من توصيلات الأجهزة.
مطلوب معايرة الاحتكاك: لم يتم إجراء معايرة الاحتكاك منذ إعادة ضبط المصنع. قم بإجراء معايرة الاحتكاك باستخدام قائمة العرض، أو الجهاز المحمول، أو DTM.
نماذج الاستبدال
جهاز Flowserve Logix 3200MD هو منصة تحديد موضع رقمية ناضجة. لمزيد من سلامة التكامل، يوفر طراز Logix 3200MD+ ميزات محسنة. للتركيبات الأحدث، يعد Logix 3800 طرازًا بديلاً ضمن نفس عائلة المنتجات. للبدائل من بائعين مختلفين، تحقق من تركيب المشغل، ونطاق السفر، وبروتوكول الاتصال قبل الطلب.
