نظرة عامة على المنتج

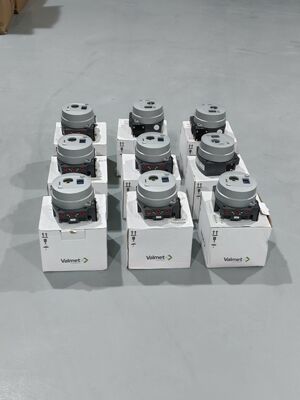

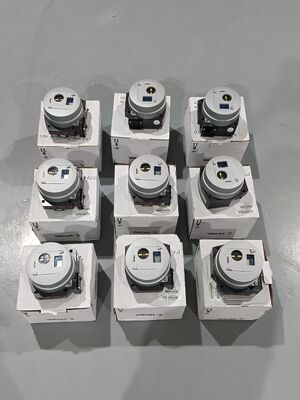

Neles ND9000 هو جهاز تحكم ذكي في الصمامات يعتمد على المتحكم الدقيق، مصمم للتحكم الدقيق في المشغلات الهوائية. إنه جهاز يعمل بجهد 4-20 مللي أمبير أو يعمل عبر ناقل المجال، ويقارن باستمرار إشارة الأمر المدخلة بموضع الصمام الفعلي ويضبط المشغل وفقًا لذلك. تم تصميم ND9000 للعمل على كل مشغل صمام تحكم وفي جميع مجالات الصناعة.
تستخدم الوحدة قياس موضع الصمام بدون تلامس، لذلك لا توجد أجزاء ميكانيكية قابلة للتآكل في مسار التغذية الراجعة. وهي تدعم الصمامات الدوارة والخطية، ويمكن استخدام نفس الجهاز للمشغلات أحادية التأثير والمزدوجة التأثير. التشغيل بسيط باستخدام واجهة المستخدم المحلية (LUI) أو التكوين عن بُعد DTM/EDD. تسمح ميزة المعايرة بنقطة واحدة بالتركيب على الصمامات الموجودة في العملية دون تعطيل التشغيل.
تم اعتماد ND9000 بمعيار SIL 2 من قبل TÜV وفقًا لمعيار IEC 61508. يتميز بتشخيصات شاملة بما في ذلك التشخيص الذاتي، والتشخيص عبر الإنترنت، وتشخيصات الأداء، وتشخيصات الاتصال. يقوم الجهاز بتخزين ما يصل إلى 8000 إنذار عبر الإنترنت وتذكيرات صيانة بفترة احتفاظ بالبيانات تبلغ 25 عامًا. تسمح التشخيصات المتقدمة للمشغلين بمراقبة احتكاك الصمام، وقوة الزنبرك، وحالة التآكل للصيانة التنبؤية.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | Neles |
| بروتوكول الاتصال | HART 6 أو 7؛ FOUNDATION Fieldbus؛ Profibus PA |
| إشارة الدخل | 4-20 مللي أمبير (HART)؛ ناقل المجال |
| واجهة البيانات | سلكي |
| التشخيصات | التشخيص الذاتي؛ التشخيص عبر الإنترنت؛ تشخيصات الأداء؛ تشخيصات الاتصال؛ توقيع الصمام عبر الإنترنت؛ عرض الأداء |
| ضغط الإمداد | 1.4-8 بار (20-115 رطل لكل بوصة مربعة) |

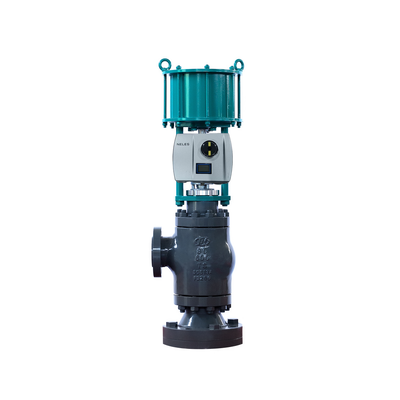

| نوع التركيب | الصمامات الدوارة والخطية؛ المشغلات أحادية ومزدوجة التأثير |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت)، قياسي؛ -53 درجة مئوية إلى +85 درجة مئوية (-63 درجة فهرنهايت إلى +185 درجة فهرنهايت)، إصدار قطبي |
| دقة تحديد الموضع | ±0.1% من المقياس الكامل |
| النطاق الميت | ≤0.1% |
| التلاكؤ | <0.5% |
| حماية الغلاف | IP66 / NEMA 4X |
| مادة الغلاف | ND9100: سبائك ألومنيوم مؤكسدة + غطاء بوليمر؛ ND9200: ألومنيوم مؤكسد + زجاج مقسّى؛ ND9300/9400: فولاذ مقاوم للصدأ 316 بالكامل |
| الوزن (ND9100) | حوالي 1.8 كجم |
| وصلات الهواء | G 1/4 (ND9100)؛ 1/4 NPT (ND9200) |
| نطاق السفر الخطي | 10-120 مم |
| نطاق السفر الدوراني | 45-95 درجة (نطاق القياس 110 درجة مع عمود تغذية راجعة يدور بحرية) |
| الشهادات | SIL 2 (TÜV، IEC 61508)؛ ATEX، IECEx، INMETRO، cCSAus، CCOE/PESO، KOSHA، NEPSI |
| برنامج الاتصال | FDT/DTM؛ EDD |
صناعة التطبيق
يُستخدم Neles ND9000 في صناعات النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة، واللب والورق، والتعدين، والأتمتة الصناعية العامة. تشمل التطبيقات الرئيسية التحكم في خطوط الأنابيب والمشغلات، وتحديد موضع صمام المفاعل، وأتمتة تجاوز التوربينات، وتنظيم التدفق، والتحكم في تعويم التعدين. يمكن دمج الجهاز مع جميع أنظمة DCS الرئيسية ويدعم مجموعات التركيب لأي مشغلات من طرف ثالث. تتوفر إصدارات معتمدة بحريًا للتطبيقات البحرية.
مشاكل شائعة
فشل المعايرة بسبب خروج موضع الصمام عن النطاق: تحقق من ضغط إمداد الهواء. بالنسبة للمشغلات مزدوجة التأثير، اضبط الضغط أقل بحوالي 10 PSI من الحد الأدنى المتوقع للإمداد. بالنسبة للمشغلات أحادية التأثير، لا تتجاوز الضغط المقنن للمشغل. تحقق من أن مشبك H على ذراع التغذية الراجعة مستوٍ ومستقيم ومتوافق مع عمود تغذية الصمام الراجعة - يؤدي عدم المحاذاة إلى أخطاء تغذية راجعة غير خطية.
خطأ / سفر قصير جدًا: اكتشف جهاز تحديد الموضع أن تغيير زاوية عمود التغذية الراجعة الفعلي لم يصل إلى الحد الأدنى لعتبة القياس الكهربائي أثناء الضبط التلقائي. تحقق من التركيب ومحاذاة وصلة التغذية الراجعة.
خطأ / انحراف التحكم: ينحرف موضع الصمام عن نقطة الضبط بما يتجاوز الحد المحدد. تحقق من التصاق الصمام، أو زيادة الاحتكاك، أو مشاكل إمداد الهواء.
تحذير اكتشاف الصيد: تم اكتشاف تذبذب الصمام. قم بتغيير مستوى الأداء إلى مستوى أقل عدوانية لتحقيق استقرار الصمام. تحقق من أن سعة صمام الملف كافية للمشغل.
فشل معايرة الموضع: تحقق من معلمات التكوين وتركيب جهاز التحكم. تحقق من أن عمود جهاز التحكم محاذٍ بشكل صحيح.
فشل مستشعر درجة الحرارة: فشل قياس درجة الحرارة. تقل دقة القياسات. استبدل جهاز ND في فرصة الصيانة التالية.
ضغط الإمداد خارج الحدود: تجاوز ضغط الإمداد ظروف التشغيل المحددة. تحقق من منظم إمداد الهواء ومخرج الضاغط.
نماذج الاستبدال
Neles ND9000 هو منصة تحكم ذكية ناضجة في الصمامات. بالنسبة للتركيبات القديمة، تعتبر أجهزة تحديد الموضع من سلسلة ND7000 أسلافًا مباشرة - يعمل ND9000 كترقية وظيفية مع تشخيصات محسّنة وخيارات ناقل المجال. ND9103HX8T و ND9106HX8T هي متغيرات نماذج محددة ضمن سلسلة ND9000 توفر شهادة محسّنة مقاومة للانفجار. بالنسبة للبدائل بين البائعين، تحقق من تركيب المشغل ونطاق السفر وبروتوكول الاتصال قبل الطلب.
