نظرة عامة على المنتج

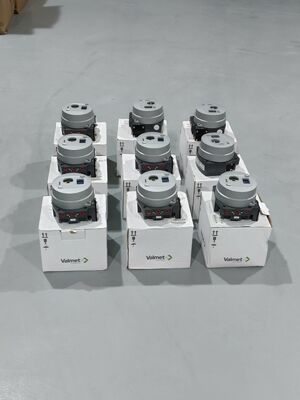

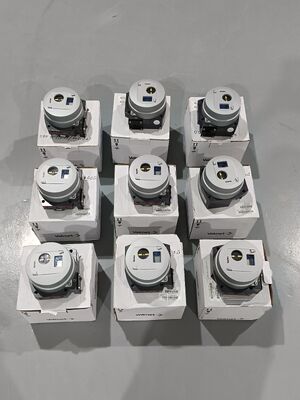

جهاز Neles ND9000 هو جهاز تحكم ذكي في الصمامات يعتمد على متحكم دقيق، مصمم للتحكم الدقيق في المشغلات الهوائية. يعمل بإمداد طاقة 4-20mA أو عبر شبكة الحقل (fieldbus) ويقارن باستمرار إشارة الأمر المدخلة مع موضع الصمام الفعلي لضبط المشغل. يعمل جهاز ND9000 مع كل مشغلات الصمامات التحكم وفي جميع مجالات الصناعة.
تستخدم الوحدة قياس موضع الصمام بدون تلامس، مما يلغي التآكل الميكانيكي في مسار التغذية الراجعة. تتعامل مع الصمامات الدوارة والخطية، ويدعم نفس الجهاز المشغلات أحادية التأثير وثنائية التأثير. عملية التشغيل بسيطة باستخدام واجهة المستخدم المحلية (LUI) أو التكوين عن بعد عبر DTM/EDD. تسمح ميزة المعايرة بنقطة واحدة بالتركيب على الصمامات التي تكون قيد التشغيل دون تعطيل العملية.
يحمل جهاز ND9000 شهادة SIL 2 من TÜV وفقًا لمعيار IEC 61508. يوفر تشخيصات شاملة بما في ذلك التشخيص الذاتي، والتشخيص عبر الإنترنت، وتشخيص الأداء، وتشخيص الاتصال. يخزن الجهاز ما يصل إلى 8000 إنذار عبر الإنترنت وتذكيرات صيانة بفترة احتفاظ بالبيانات تبلغ 25 عامًا. تسمح التشخيصات المتقدمة للمشغلين بمراقبة احتكاك الصمام، وقوة الزنبرك، وحالة التآكل للصيانة التنبؤية.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | Neles |
| بروتوكول الاتصال | HART 6 أو 7؛ FOUNDATION Fieldbus؛ Profibus PA |
| إشارة الدخل | 4-20mA (HART)؛ Fieldbus |
| واجهة البيانات | سلكي |
| التشخيصات | التشخيص الذاتي؛ التشخيص عبر الإنترنت؛ تشخيص الأداء؛ تشخيص الاتصال؛ توقيع الصمام عبر الإنترنت؛ عرض الأداء |
| ضغط الإمداد | 1.4–8 بار (20–115 رطل لكل بوصة مربعة) |
| نوع التركيب | الصمامات الدوارة والخطية؛ المشغلات أحادية وثنائية التأثير |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت)، قياسي؛ -53 درجة مئوية إلى +85 درجة مئوية (-63 درجة فهرنهايت إلى +185 درجة فهرنهايت)، إصدار قطبي |
| دقة تحديد الموضع | ±0.1% من المقياس الكامل |
| النطاق الميت | ≤0.1% |
| التلاكؤ | <0.5% |
| حماية الغلاف | IP66 / NEMA 4X |
| مادة الغلاف | ND9100: سبائك ألومنيوم مؤكسد + غطاء بوليمر؛ ND9200: ألومنيوم مؤكسد + زجاج مقسّى؛ ND9300/9400: فولاذ مقاوم للصدأ 316 بالكامل |
| الوزن (ND9100) | حوالي 1.8 كجم |
| وصلات الهواء | G 1/4 (ND9100)؛ 1/4 NPT (ND9200) |
| نطاق الحركة الخطية | 10–120 مم |
| نطاق الحركة الدورانية | 45–95 درجة (نطاق القياس 110 درجة مع عمود تغذية راجعة يدور بحرية) |
| الشهادات | SIL 2 (TÜV، IEC 61508)؛ ATEX، IECEx، INMETRO، cCSAus، CCOE/PESO، KOSHA، NEPSI |
| برنامج الاتصال | FDT/DTM؛ EDD |
صناعة التطبيق
يخدم جهاز Neles ND9000 صناعات النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة، واللب والورق، والتعدين، والأتمتة الصناعية العامة. تشمل التطبيقات الرئيسية التحكم في خطوط الأنابيب والمشغلات، وتحديد موضع صمامات المفاعلات، وأتمتة تجاوز التوربينات، وتنظيم التدفق، والتحكم في تعويم التعدين. يتكامل الجهاز مع جميع أنظمة التحكم الموزعة الرئيسية ويدعم مجموعات التركيب لأي مشغلات من طرف ثالث. تتوفر إصدارات معتمدة للاستخدام البحري للتطبيقات البحرية.
مشاكل شائعة
فشل المعايرة بسبب خروج موضع الصمام عن النطاق: تحقق من ضغط إمداد الهواء. بالنسبة للمشغلات ثنائية التأثير، اضبط الضغط أقل بحوالي 10 PSI من الحد الأدنى المتوقع للإمداد. بالنسبة للمشغلات أحادية التأثير، لا تتجاوز الضغط المقنن للمشغل. تحقق من أن مشبك H على ذراع التغذية الراجعة مستوٍ ومستقيم ومتوافق مع عمود التغذية الراجعة للصمام.
خطأ / حركة قصيرة جدًا: اكتشف جهاز تحديد الموضع أن تغيير زاوية عمود التغذية الراجعة الفعلي لم يصل إلى الحد الأدنى لقياس الكهربائي أثناء الضبط التلقائي. تحقق من تركيب وتوافق وصلة التغذية الراجعة.
خطأ / انحراف التحكم: ينحرف موضع الصمام عن نقطة الضبط بما يتجاوز الحد المحدد. تحقق من التصاق الصمام، أو زيادة الاحتكاك، أو مشاكل إمداد الهواء.
تحذير اكتشاف الصيد (Hunting Detection Warning): تم اكتشاف تذبذب الصمام. قم بتغيير مستوى الأداء إلى مستوى أقل حدة لتحقيق استقرار الصمام. تحقق من أن سعة صمام الملف كافية للمشغل.
فشل معايرة الموضع: تحقق من معلمات التكوين وتركيب وحدة التحكم. تحقق من أن عمود وحدة التحكم متوافق بشكل صحيح.
فشل مستشعر درجة الحرارة: فشل قياس درجة الحرارة. دقة القياسات منخفضة. استبدل جهاز ND في فرصة الصيانة التالية.
ضغط الإمداد خارج الحدود: تجاوز ضغط الإمداد ظروف التشغيل المحددة. تحقق من منظم إمداد الهواء ومخرج الضاغط.
نماذج الاستبدال
جهاز Neles ND9000 هو منصة تحكم ذكية ناضجة للصمامات. بالنسبة للتركيبات القديمة، تعتبر أجهزة تحديد الموضع من سلسلة ND7000 أسلاف مباشرة - يعمل جهاز ND9000 كترقية وظيفية مع تشخيصات محسنة وخيارات شبكة الحقل. يعتبر طرازا ND9103HX8T و ND9106HX8T متغيرات محددة ضمن سلسلة ND9000 توفر شهادة محسنة مقاومة للانفجار. بالنسبة للبدائل من بائعين مختلفين، تحقق من تركيب المشغل، ونطاق الحركة، وبروتوكول الاتصال قبل الطلب.
