نظرة عامة على المنتج

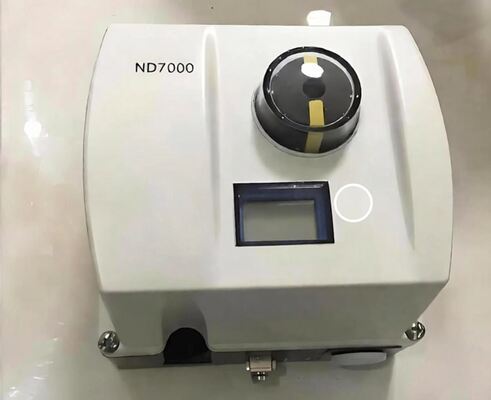

جهاز Neles ND7000 هو وحدة تحكم صمام ذكية تعتمد على المتحكم الدقيق، مصممة للعمل مع جميع مشغلات الصمامات وفي جميع مجالات الصناعة. إنه جهاز يعمل بجهد 4-20 مللي أمبير يقارن باستمرار إشارة الأمر المدخلة مع وضع الصمام الفعلي ويضبط المشغل وفقًا لذلك. ND7000 هو جهاز تحديد موضع ذكي وموثوق ومستقبلي مع دعم مدى الحياة.
تستخدم الوحدة قياس موضع الصمام بدون تلامس، لذلك لا توجد أجزاء ميكانيكية قابلة للتآكل في مسار التغذية الراجعة. تدعم الصمامات الدوارة والخطية، ويمكن استخدام نفس الجهاز للمشغلات أحادية التأثير وثنائية التأثير. بدء التشغيل بسيط باستخدام واجهة المستخدم المحلية (LUI) أو التكوين عن بُعد DTM/EDD. تسمح ميزة المعايرة بنقطة واحدة بالتركيب على الصمامات الموجودة في العملية دون تعطيل التشغيل.
تم اعتماد ND7000 SIL 2 بواسطة TÜV وفقًا لـ IEC 61508. يتميز بتشخيصات أساسية للجهاز بما في ذلك التشخيص الذاتي، واتجاه الانحراف، والعدادات، واختبارات خارج الخط الموسعة. تم تصميم الجهاز للعمل في ظروف بيئية قاسية بتصميم معياري قوي، وخصائص درجة حرارة ممتازة، وتحمل للاهتزازات والصدمات.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | Neles |
| بروتوكول الاتصال | HART |
| إشارة الدخل | 4-20mA |
| واجهة البيانات | سلكي |
| التشخيصات | التشخيص الذاتي؛ اتجاه الانحراف؛ العدادات؛ اختبارات خارج الخط الموسعة |
| ضغط الإمداد | 1.4~8 بار (20~115 رطل لكل بوصة مربعة) |

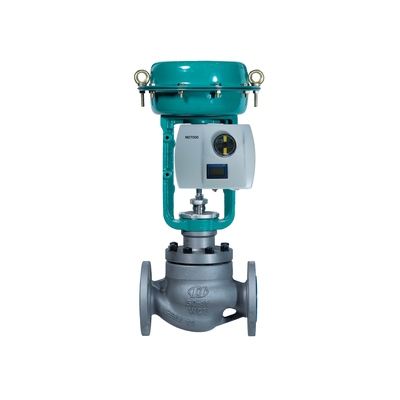

| نوع التركيب | الصمامات الدوارة والخطية؛ المشغلات أحادية وثنائية التأثير |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +85 درجة مئوية، قياسي؛ -53 درجة مئوية ~ +85 درجة مئوية، إصدار قطبي |
| حماية الغلاف | IP66 / NEMA 4X |
| مادة الهيكل | سبائك الألومنيوم المؤكسد |
| وصلات الهواء | G 1/4 |
| الشهادات | SIL 2 (TÜV، IEC 61508)؛ ATEX، IECEx، INMETRO |
| برنامج الاتصال | FDT/DTM؛ EDD |
صناعة التطبيق
يُستخدم جهاز Neles ND7000 في صناعات النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة، والتعدين، والأتمتة الصناعية العامة. يمكن دمج الجهاز مع جميع أنظمة التحكم الموزعة الرئيسية ويدعم مجموعات التركيب لأي مشغلات من طرف ثالث. إنه متوافق تمامًا مع أنظمة ومعدات الشركات المصنعة المختلفة.
مشاكل شائعة
لن يؤثر تغيير نقطة ضبط موضع الصمام على موضع المشغل: تحقق من ضغط الإمداد (قد يكون منخفضًا جدًا)، أو التصاق صمام الملف اللولبي، أو معلمات التكوين غير الصحيحة، أو تعطل المشغل أو الصمام، أو توصيل أسلاك الإشارة بشكل غير صحيح، أو عدم إجراء المعايرة.
يتحرك المشغل إلى الوضع النهائي مع تغيير صغير في إشارة الدخل: الأنابيب بين وحدة التحكم والمشغل غير صحيحة. تحقق من إعدادات المعلمات PFA و ROT.
تحديد الموضع غير دقيق: صمام الملف اللولبي متسخ، أو حمل المشغل مرتفع جدًا، أو ضغط الإمداد منخفض جدًا، أو صمام الملف اللولبي أو مستشعرات الضغط معيبة، أو تسرب المشغل.
تجاوز أو تحديد موضع بطيء جدًا: قم بتغيير قيمة PERF، أو صمام الملف اللولبي متسخ، أو أنبوب هواء الإمداد صغير جدًا، أو فلتر هواء الإمداد متسخ.
نماذج الاستبدال
جهاز Neles ND7000 هو منصة تحكم صمام ذكية ناضجة. سلسلة ND9000 هي ترقية الجيل التالي مع تشخيصات محسنة وخيارات ناقل المجال. يعمل ND7000 كبديل مباشر لأجهزة تحديد الموضع القديمة NE700/NP700. بالنسبة للبدائل من بائعين مختلفين، تحقق من تركيب المشغل ونطاق السفر.
