نظرة عامة على المنتج

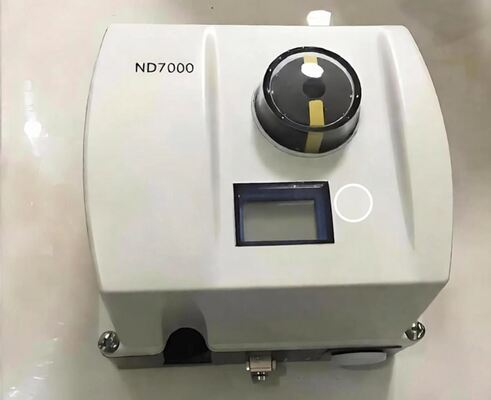

جهاز Neles ND7000 هو وحدة تحكم صمام ذكية تعتمد على المعالج الدقيق، توفر تنظيمًا دقيقًا للمشغلات الهوائية عبر جميع القطاعات الصناعية. تعمل بواسطة حلقة 4-20mA، وتقوم بتقييم إشارة الأوامر باستمرار مقابل موضع الصمام الفعلي وتصحح المشغل ليتطابق. التصميم يعمل مع كل مشغلات الصمامات التحكم. استشعار الموضع بدون تلامس يزيل التآكل الميكانيكي من مسار التغذية الراجعة. نفس الأجهزة تدعم الصمامات الدوارة والخطية، بالإضافة إلى المشغلات أحادية ومزدوجة التأثير. واجهة المستخدم المحلية أو DTM/EDD عن بعد تبسط عملية التركيب. معايرة نقطة واحدة تسمح بالتركيب على الصمامات قيد التشغيل دون انقطاع العملية. TÜV SIL 2 وفقًا لـ IEC 61508. تشمل التشخيصات الفحص الذاتي، عبر الإنترنت، الأداء، والاتصال. تخزن ما يصل إلى 8000 إنذار وتذكير، مع احتفاظ لمدة 25 عامًا. المراقبة المتقدمة تتتبع الاحتكاك، قوة الزنبرك، والتآكل للصيانة التنبؤية.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | نيليس |
| بروتوكول الاتصال | HART |
| إشارة الدخل | 4-20mA |
| واجهة البيانات | سلكي |
| التشخيصات | التشخيص الذاتي؛ اتجاه الانحراف؛ العدادات؛ اختبارات متقدمة خارج الخط |
| ضغط الإمداد | 1.4~8 بار (20~115 رطل لكل بوصة مربعة) |
| نوع التركيب | صمامات دوارة وخطية؛ مشغلات أحادية ومزدوجة التأثير |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +85 درجة مئوية، قياسي؛ -53 درجة مئوية ~ +85 درجة مئوية، إصدار قطبي |
| حماية الغلاف | IP66 / NEMA 4X |
| مادة الهيكل | سبائك الألومنيوم المؤكسد |
| وصلات الهواء | G 1/4 |
| الشهادات | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO |
| برنامج الاتصال | FDT/DTM; EDD |
صناعة التطبيق
يستخدم جهاز Neles ND7000 في صناعات النفط والغاز، المعالجة الكيميائية، توليد الطاقة، التعدين، والأتمتة الصناعية العامة. يمكن دمج الجهاز مع جميع أنظمة DCS الرئيسية ويدعم مجموعات التركيب لأي مشغلات من طرف ثالث. إنه متوافق تمامًا مع أنظمة ومعدات الشركات المصنعة المختلفة.
مشاكل شائعة
لن يؤثر تغيير نقطة ضبط موضع الصمام على موضع المشغل: تحقق من ضغط الإمداد (قد يكون منخفضًا جدًا)، التصاق صمام الملف اللولبي، معلمات التكوين غير الصحيحة، تعطل المشغل أو الصمام، توصيل أسلاك الإشارة بشكل غير صحيح، أو عدم إجراء المعايرة.
يذهب المشغل إلى الموضع النهائي مع تغيير صغير في إشارة الدخل: الأنابيب بين وحدة التحكم والمشغل غير صحيحة. تحقق من إعدادات المعلمات PFA و ROT.
تحديد المواقع غير دقيق: صمام الملف اللولبي متسخ، حمل المشغل مرتفع جدًا، ضغط الإمداد منخفض جدًا، عيوب في صمام الملف اللولبي أو مستشعرات الضغط، أو تسرب في المشغل.
تجاوز أو بطء شديد في تحديد المواقع: قم بتغيير قيمة PERF، صمام الملف اللولبي متسخ، أنبوب هواء الإمداد صغير جدًا، أو فلتر هواء الإمداد متسخ.
موديلات بديلة
جهاز Neles ND7000 هو منصة تحكم صمام ذكية ناضجة. سلسلة ND9000 هي الترقية من الجيل التالي مع تشخيصات محسنة وخيارات ناقل الحقل. يعمل جهاز ND7000 كبديل مباشر لوحدات تحديد المواقع القديمة NE700/NP700. بالنسبة للبدائل من بائعين مختلفين، تحقق من تركيب المشغل، نطاق السفر، وبروتوكول الاتصال قبل الطلب.
