لمحة عامة عن المنتج

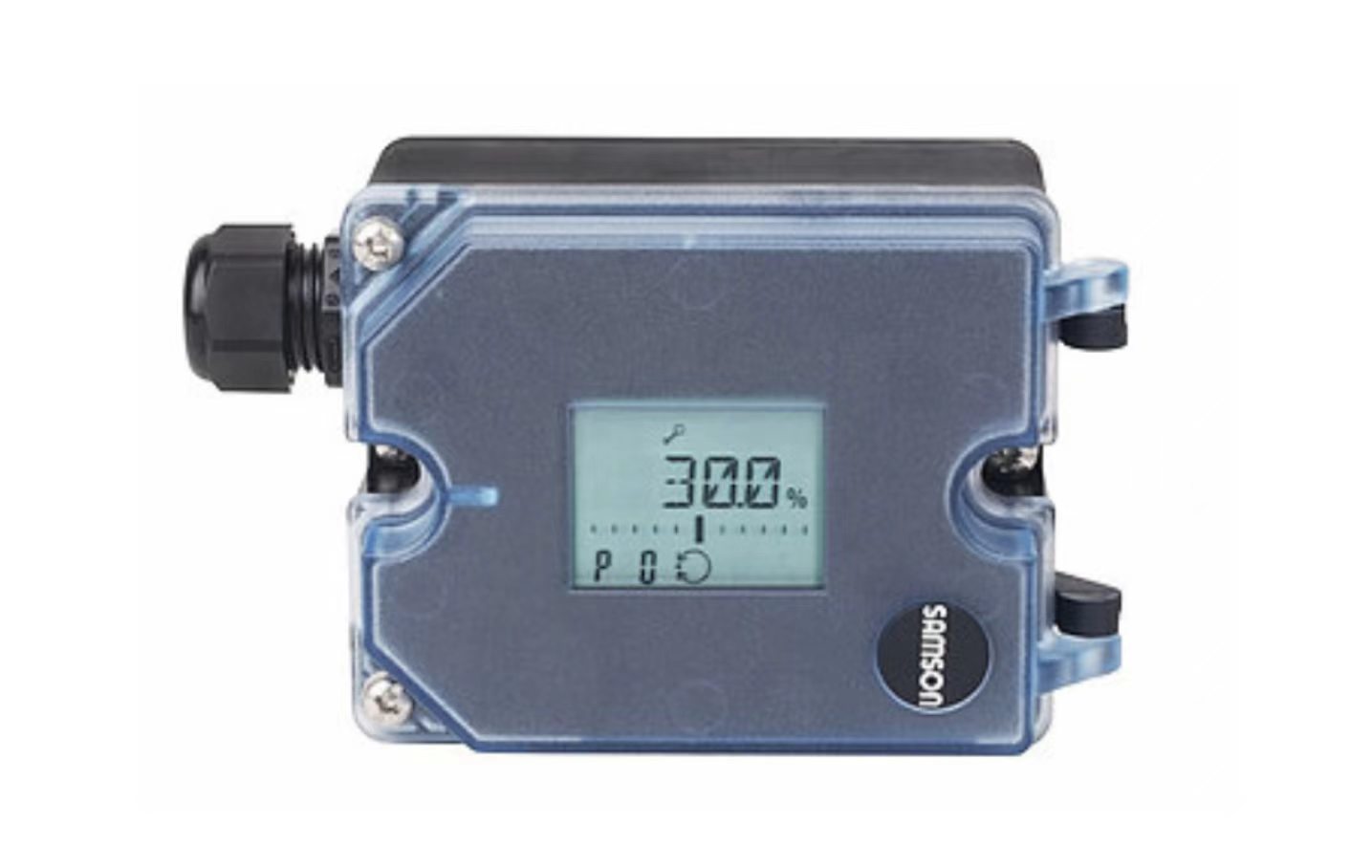

سامسون 3725 هو جهاز تحديد المواقع الكهربائي الهوائي المدمج والذي يتم معايرته بنفسه مصمم للتثبيت على الكرة الهوائية والصمامات الدوارة.هو جهاز تحديد المواقع واحد العمل الذي يقارن إشارة التحكم المدخل من نظام التحكم مع وضع عمود الصمام الفعلي أو زاوية فتح، ثم يخرج إشارة هوائية متوافقة إلى جهاز التشغيل.
يحتوي الجهاز على استشعار الموقف المقاوم المغناطيسي بدون اتصال ، لذلك لا توجد أجزاء ملونة ميكانيكية في مسار التغذية الراجعة. لا تتأثر بالتأثيرات البيئية ومطرقة البخار.التشغيل هو بديهي مع ثلاثة مفاتيح سعة وشاشة LCD التي يمكن قراءتها في أي وضع التثبيت بفضل اتجاه القراءة قابلة للاختياريتم تخزين جميع المعلمات في ذاكرة EEPROM غير المتطايرة لحماية الطاقة
يقدم جهاز تحديد الموقع بدء تلقائي متغير ، والمعايير المحددة مسبقاً تعني أن القيم المختلفة عن القياس فقط تحتاج إلى تعديل. يمكن تنشيط وظيفة الإغلاق الضيق ،ويتم مراقبة نقطة الصفر بشكل مستمر.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | سامسون |
| بروتوكول الاتصال | الـ HART (اختياري) |
| إشارة الدخول | من 4 إلى 20 مآ، وحدة سلكية |
| واجهة البيانات | مشبوهة |
| التشخيص | المراقبة المستمرة لنقطة الصفر |
| ضغط الإمداد | ماكس. 7 بار |
| نوع التثبيت | أجهزة التشغيل الخطية والدورية؛ تعمل بمفردها |
| السفر (قابلة للتعديل) | 3.75 إلى 50 ملم |
| زاوية فتح | 24 إلى 100 درجة |
| درجة حرارة العمل | -25 إلى +80 درجة مئوية |
| حماية الحجرة | IP 66 |
| مواد السكن | PPA (بوليفتالاميد) ، مقاوم للأشعة فوق البنفسجية |
| الاتصالات الجوية | G 1/4 أو 1/4 NPT |
| الحد الأدنى للتيار | 3.8 mA |
| عائق الحمل | أقصى 6.3 فولت (315 Ω عند 20 mA) |
| منحنيات مميزة | 3 منحنيات السفر، 9 منحنيات زاوية الدوران |
| الحماية من الانفجار | النوع 3725-000: بدون؛ النوع 3725-110: ATEX؛ النوع 3725-113: GOST؛ النوع 3725-130: CSA |
| الشهادات | شهادة بناء السفن |
صناعة التطبيقات
يستخدم سامسون 3725 في المعالجة الكيميائية والبتروكيماوية وتوليد الطاقة والأتمتة الصناعية العامة. وهو مناسب لخدمة التخدير والتطبيقات التي يكون فيها تصميمها المدمج ،عملية سهلة، والصلبة ضرورية. تم تطوير جهاز تحديد المواقع للاستخدام الشامل على المحركات الخطيّة والدورانيّة.
مشاكل شائعة
جهاز تحديد الموقع لا يستجيب لإشارة الدخول: تحقق من ضغط الإمداد (حد أقصى 7 بار). تحقق من تأمين الاتصالات الهوائية.
موقف الصمام لا يتطابق مع إشارة الدخول: تحقق من إعداد منحنى الخصائص. تحقق من أن اتجاه التشغيل مثبت بشكل صحيح. إعادة معايرة نقطة الصفر.
التشغيل غير المنتظم أو التذبذب: فحص تسرب الهواء في الأنابيب والأدوات. تحقق من وجود اصطدام مفرط في حزمة الصمام أو المحرك.
خطأ معايرة نقطة الصفرنقطة الصفر خارج النطاق تحقق من التثبيت وإعادة ضبط نقطة الصفر
خطأ في البدء: تحقق من ضغط الإمداد واتصال جهاز الاستشعار للتحرك تأكد من أن الصمام غير عالق
نماذج بديلة
سامسون 3725 هو منصة موقفية صغيرة. تروبيس 3730-1 هو بديل مباشر مع الاتصالات هارت وميزات محسنة.النوع 3724 متوفر أيضا كبديل في نفس السلسلةبالنسبة للبدائل المتعددة، تحقق من تركيب جهاز التشغيل، ومدى السفر، وبروتوكول الاتصال قبل الطلب.
