نظرة عامة على المنتج

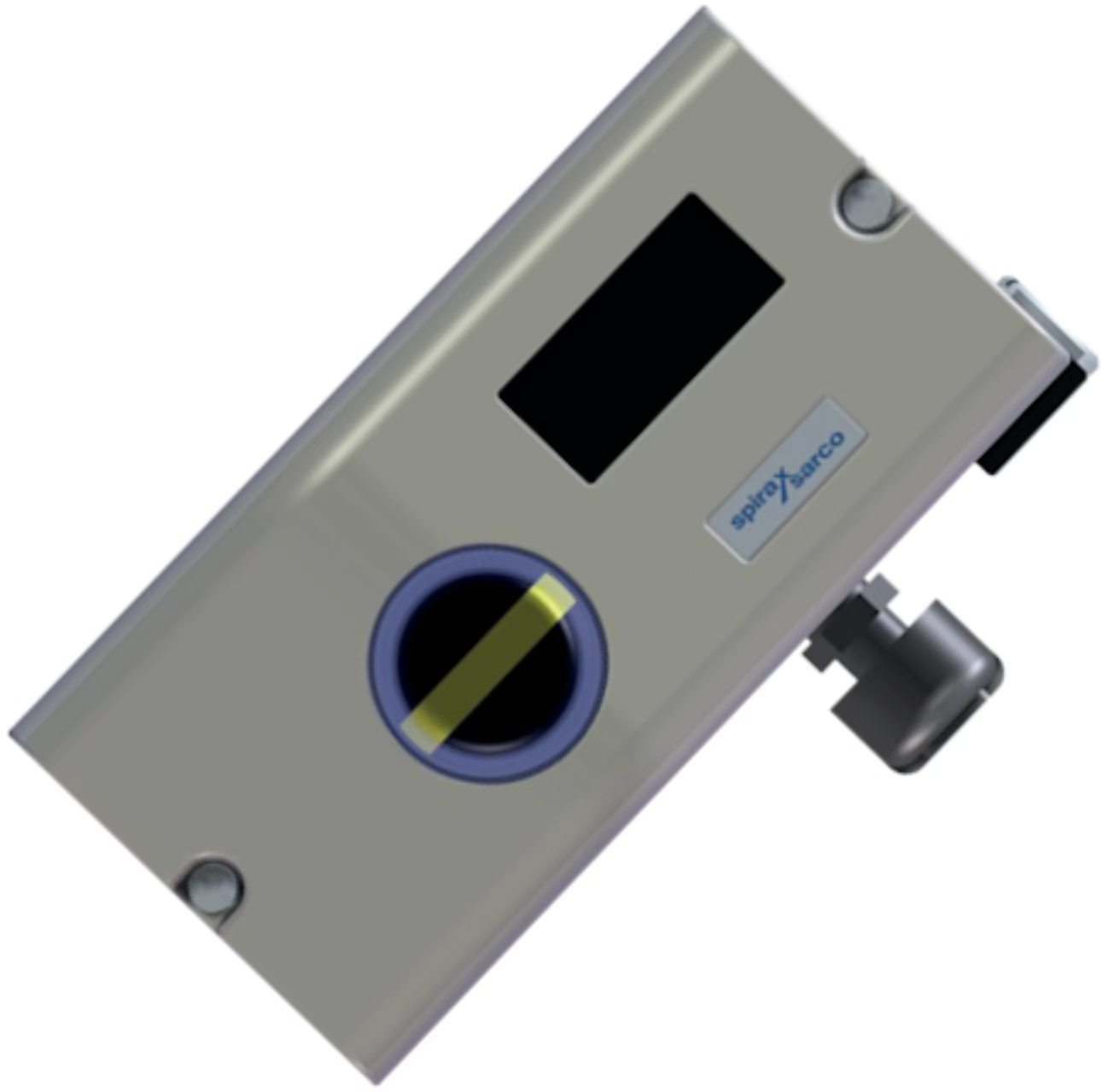

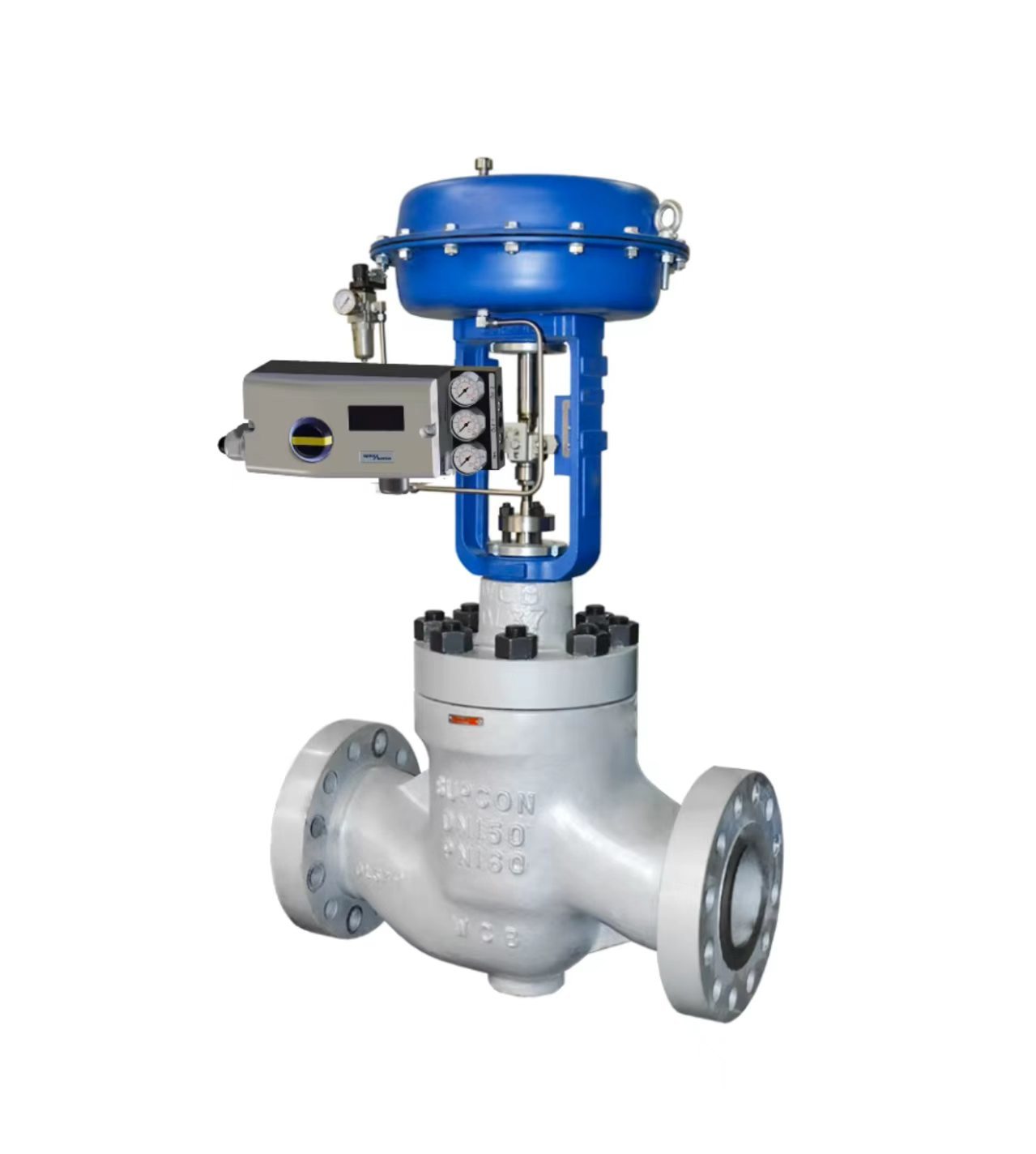

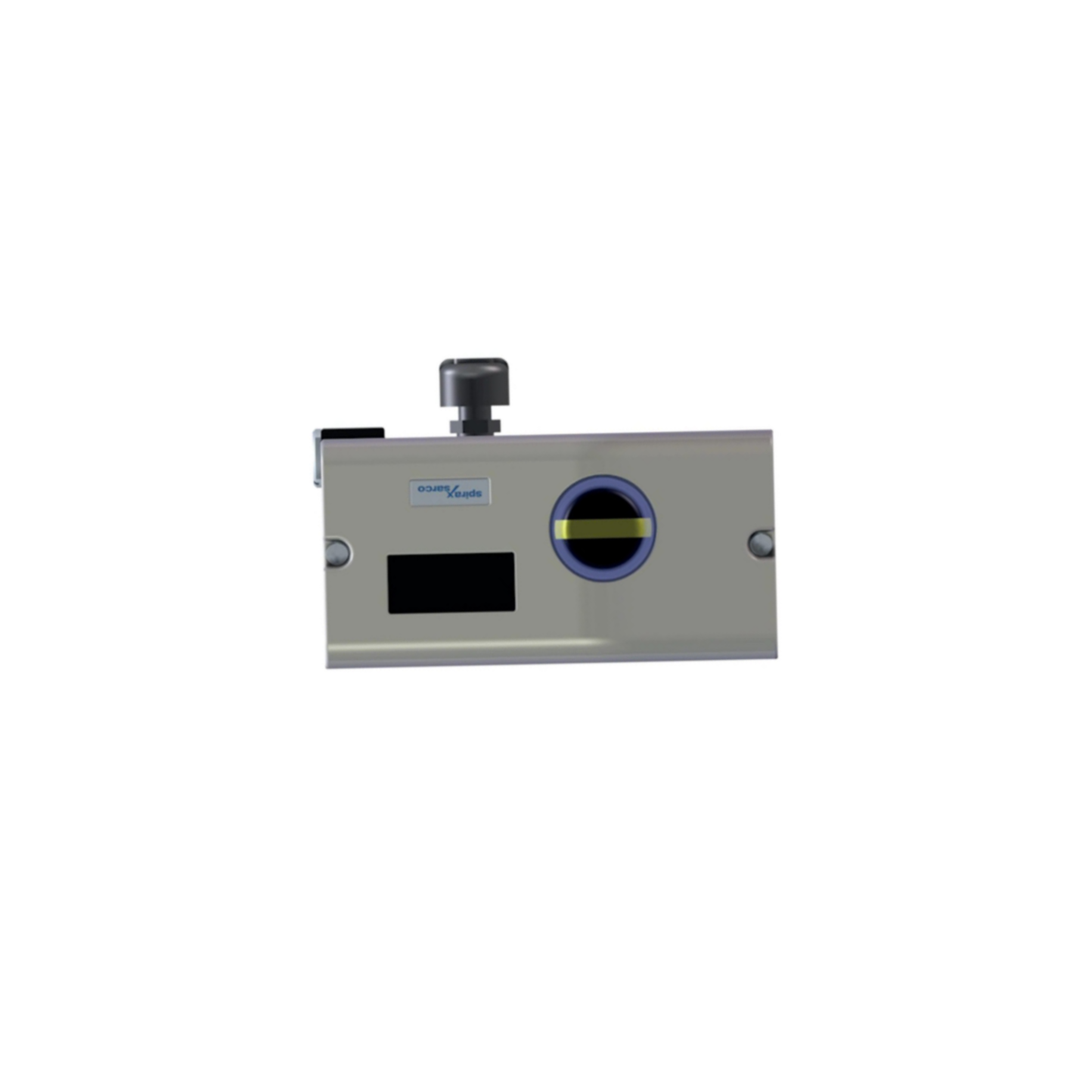

جهاز تحديد موضع الصمام الكهروميكانيكي الذكي SP7 من Spirax Sarco يمكن تهيئته إلكترونيًا. يتم تركيبه على مشغلات هوائية خطية أو دوارة تتبع معيار NAMUR. يضمن الجهاز أن يكون شوط الصمام وإشارة الملي أمبير الواردة متناسبة تمامًا.
يستخدم SP7-1* غلافًا من الألومنيوم المصبوب معالجًا للخدمة الخارجية. يناسب المشغلات ذات السفر الدوراني من -57 إلى +57 درجة أو السفر الخطي من -28 إلى +28 درجة. يمكن توفير مجموعة تركيب وكتلة مقياس ضغط كخيارات. إشارة التحكم بالملي أمبير، ويتراوح ضغط الهواء المزود من 1.4 إلى 6 بار. يمكن لجهاز تحديد الموضع أيضًا عكس إجراء إشارة التحكم.
يأتي SP7-10 مع واجهة اتصال محلية (LCI) كمعيار. تسمح وحدة HART الاختيارية بالاتصال عبر إشارة 20 مللي أمبير. تتوفر HART 5 أو HART 7. يستخدم SP7-11 بروتوكول PROFIBUS PA، ويستخدم SP7-12 بروتوكول FOUNDATION Fieldbus. يمكن للمدخل الرقمي تشغيل وظائف نظام التحكم، بينما يرسل المخرج الرقمي رسائل إنذار جماعي أو خطأ. يعتبر SP7 أحد أكثر أجهزة تحديد الموضع كفاءة في استهلاك الطاقة في السوق، حيث يبلغ الحد الأقصى لاستهلاك الهواء في الحالة المستقرة 0.015 SCFM - أفضل بما يصل إلى 50 مرة من أجهزة تحديد الموضع الكهروميكانيكية المماثلة.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | سبيركس ساركو |
| بروتوكول الاتصال | HART 5/7 (SP7-10)؛ PROFIBUS PA (SP7-11)؛ FOUNDATION Fieldbus (SP7-12) |
| إشارة الدخل | 4-20 مللي أمبير (نطاق مقسم، الحد الأدنى للسعة 8 مللي أمبير) أو حقل ناقل |
| واجهة البيانات | سلكي |
| التشخيصات | تشخيصات الصمام؛ مؤشرات الصيانة الوقائية |
| ضغط الإمداد | 1.4 إلى 6 بار (20 إلى 87 رطل لكل بوصة مربعة) |
| جودة الهواء | ISO 8573-1:2010 الفئة 3:3:3 |
| نوع التركيب | مشغلات خطية ودوارة (NAMUR)؛ أحادية التأثير |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +80 درجة مئوية (قياسي)؛ -40 درجة مئوية إلى +80 درجة مئوية (إصدار T4) |
| حماية الغلاف | IP66 |
| مادة الغلاف | ألومنيوم مصبوب، طلاء مضاد للتآكل |
| الوزن | حوالي 0.78 كجم (مجموعة تركيب خطية)؛ 0.4 كجم (مجموعة تركيب دوارة) |
| المقاومة | بحد أقصى 485 ± 15 أوم (لإشارة الدخل 4-20 مللي أمبير فقط) |
| الشهادات | ATEX II 2 G Ex ib IIC T6/T4 Gb؛ IECEx؛ CCC (الصين)؛ NEPSI؛ INMETRO |
| الضمان | ضمان الشركة المصنعة لمدة 3 سنوات |
صناعة التطبيق
يستخدم SP7 في أنظمة التحكم بالبخار، وتسخين وتبريد العمليات، ومرافق الأغذية والمشروبات، والبخار النظيف الصيدلاني، والتحكم العام في صمامات الصناعة. يناسب التطبيقات التي تكون فيها موثوقية تحديد الموضع الرقمي واستخدام الطاقة المنخفض مهمين. يعمل جهاز تحديد الموضع مع أي مشغل متوافق مع NAMUR، بما في ذلك سلسلة Spirax Sarco BVA300، PN1600، PNS3000، PNS4000، PN9000، و TN2000.
مشاكل شائعة
جهاز تحديد الموضع لا يستجيب لإشارة الدخل: تحقق من أن ضغط الهواء المزود ضمن 1.4 ~ 6 بار. تحقق من أن التوصيلات الهوائية آمنة. تأكد من أن جودة الهواء تلبي ISO 8573-1:2010 الفئة 3:3:3.
موضع الصمام لا يتطابق مع إشارة الدخل: تحقق من إعداد منحنى الخصائص. تحقق من أن اتجاه التشغيل مضبوط بشكل صحيح. أعد معايرة نقطة الصفر.
استجابة بطيئة للصمام: تحقق من ضغط الهواء المزود والمرشح. تحقق من أن أنبوب إمداد الهواء غير مقيد.
خطأ 10 (انقطاع إمداد الطاقة): انقطعت إمدادات الطاقة لمدة 20 مللي ثانية على الأقل. يتحرك المشغل إلى الوضع الآمن. بعد حوالي 5 ثوانٍ، يعيد جهاز تحديد الموضع ضبط نفسه تلقائيًا.
خطأ 11 (خطأ في ذاكرة الوصول العشوائي): يتحرك المشغل إلى الوضع الآمن. بعد حوالي 5 ثوانٍ، يعيد جهاز تحديد الموضع ضبط نفسه ويتم إعادة تهيئة ذاكرة الوصول العشوائي.
SENS_ERR (مستشعر الموضع معيب): مستشعر الموضع معيب. اتصل بالخدمة للاستبدال.
إنذار 1 (تسرب بين جهاز تحديد الموضع والمشغل): تحقق من الأنابيب الهوائية والتجهيزات بحثًا عن تسرب.
إنذار 2 (تيار نقطة الضبط خارج النطاق): تحقق من مصدر إشارة الدخل والأسلاك.
نماذج بديلة
جهاز تحديد الموضع الذكي SP7 من Spirax Sarco هو منصة تحديد موضع ذكية من الجيل الحالي. جهاز تحديد الموضع الذكي SP8 هو الخيار التالي من نفس خط الإنتاج، حيث يوفر تشخيصات متقدمة للصمام مع اتجاهات بيانات طويلة الأجل لقياس أداء الصمام الحالي مقابل صمام تحكم جديد. بالنسبة للتركيبات القديمة، يعمل SP7 كترقية من أجهزة تحديد الموضع القديمة من سلسلة Spirax Sarco EP5/EP6 وأجهزة تحديد الموضع الهوائية فقط. بالنسبة للبدائل من بائعين مختلفين، تحقق من تركيب المشغل، ونطاق السفر، وبروتوكول الاتصال قبل الطلب.
