لمحة عامة عن المنتج

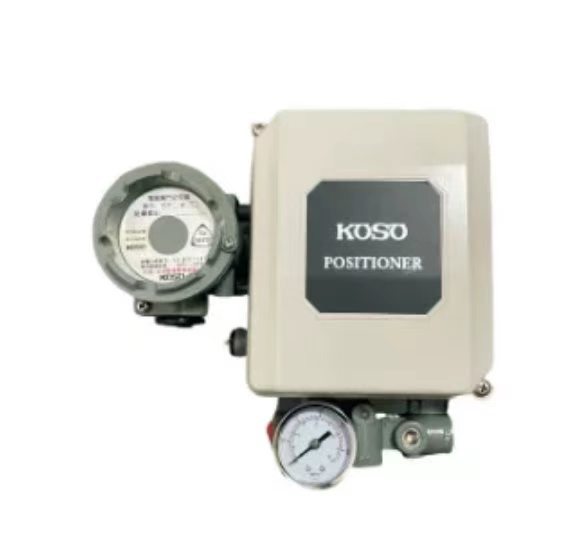

KOSO EP800 هو جهاز تحديد المواقع للصمامات الكهربائية الهوائية الذي تم تصميمه لوضع صمامات التحكم التي يتم تشغيلها بواسطة جهاز التحكم الهوائي.انها تتلقى إشارة DC 4-20mA من جهاز تحكم وتحويلها إلى ضغط الهواء الخروج لدفع المحركفي نفس الوقت، فإنه يكتشف ويعيد تغذية تحريك المحرك لتوفير وضع دقيق استجابة لإشارة الدخول.
تعمل سلسلة EP800 مع كل من محركات التشغيل ذات التأثير الواحد والثنائي. هناك ثلاثة أنواع رئيسية متوفرة: EPA800 للعمل الواحد ، EPC800 للعمل المزدوج ، و EPB800 لمحرك 5200LA.الوحدة تستخدم تصميم صمام طيار غير نزيف ويمكن بسهولة تحويلها بين التكوينات الفاعلة واحدة والفاعلة مزدوجة، وكذلك بين العمل المباشر والعكس.
يتم دعم التحكم في النطاق المنقسم من خلال التحكم في النطاق والصفر ، مع نطاقات قابلة للتعديل من 4-12 mA و 12-20 mA DC. يتوفر هيكل سبيكة الألومنيوم مع مقاومة الطقس ، مضادة للانفجار ،أو خيارات الحجرة المقاومة للانفجار الآمنة جوهريًايتم الاحتفاظ المواصفات المشتركة في المخزون للتسليم السريع.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | كوسو |
| بروتوكول الاتصال | 4-20mA متوازي |
| إشارة الدخول | 4 إلى 20 مآ متواصلة؛ نطاق مقسم من 4-12، 12-20 مآ متواصلة |
| واجهة البيانات | مشبوهة |
| عائق المدخل | 250 Ω ± 5% عند 25°C |
| ضغط الإمداد | من 140 إلى 700 كيلو بايت |
| استهلاك الهواء (التصرف الفردي) | 5 نيلول/دقيقة عند 140 كيبا إمدادات، والقدرة على 50 ٪ |
| استهلاك الهواء (أداء مزدوج) | 15 نيلول/دقيقة عند 400 كيلوبات من التغذية، والقدرة على الخروج عند 50٪ |
| الحد الأقصى للقدرة (التصرف الفردي) | 175 Nl/min عند 140 kPa |
| السعة القصوى (التأثير المزدوج) | 400 نيل/دقيقة عند 400 كيبا |
| الخطيّة (التصرف الفردي) | ±1.0% من الدرب الكامل |
| التهاب النسيج (أحد الأدوار) | 0.5٪ من السباق الكامل |
| مستوى الاستجابة (التصرف الفردي) | 0.1% من السباق الكامل |
| قابلية التكرار | 0.2% من السباق الكامل |
| الخطيّة (التصرف المزدوج) | ± 1.5% من السباق الكامل |
| التهاب النسيج (أداء مزدوج) | 0.8٪ من السباق الكامل |
| مستوى الاستجابة (أداء مزدوج) | 0.2% من السباق الكامل |
| قابلية التكرار (أداء مزدوج) | 00.3% من السباق الكامل |
| نوع التثبيت | أجهزة التشغيل الخطية (12-100mm) والزاوية (0-90°) |
| درجة حرارة العمل | المعيار: -20 إلى +80 درجة مئوية؛ درجة حرارة منخفضة: -50 إلى +60 درجة مئوية؛ درجة حرارة عالية: 0 إلى +100 درجة مئوية |
| حماية الحجرة | مقاومة للأحوال الجوية، مقاومة للانفجارات، مقاومة للانفجارات |
| مواد السكن | سبيكة الألومنيوم |
| الاتصال الجوي | Rc 1/4 |
| الاتصال الكهربائي | G1/2 |
| الوزن | حوالي 3.5 كجم |
صناعة التطبيقات

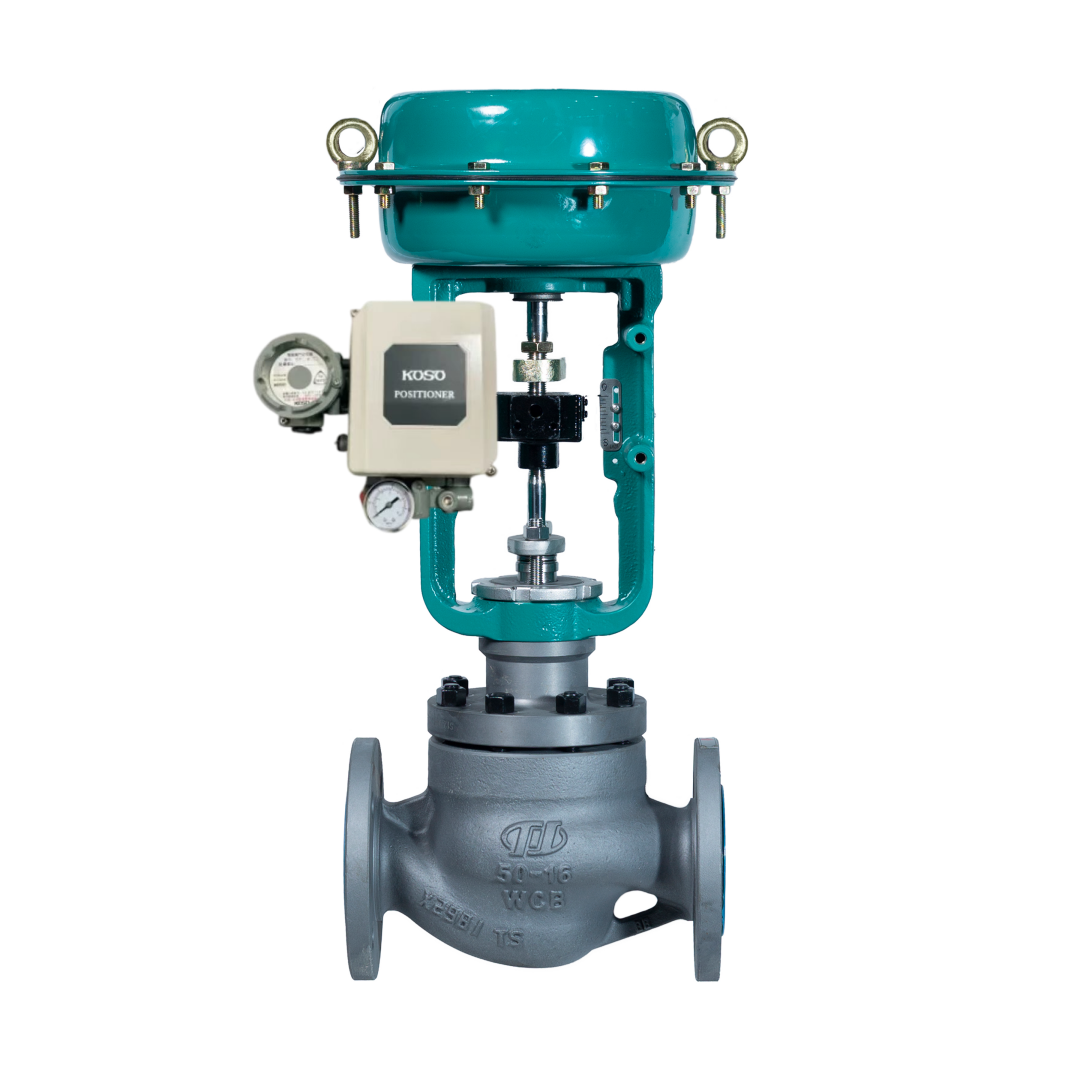

يستخدم KOSO EP800 في توليد الطاقة والبتروكيماويات ومعالجة الكيماويات والأتمتة الصناعية العامة.وهي مناسبة لوضع صمامات التحكم التي تعمل بواسطة جهاز التحكم الهوائي في حلقات التحكم في العمليةوتدعم هذه السلسلة كلاً من محركات الدفع المستقيمة والزاوية.
مشاكل شائعة
جهاز تحديد الموقع لا يستجيب لإشارة الدخول: تحقق من أن ضغط الإمدادات في حدود 140 ~ 700 kPa. تحقق من أن الاتصالات الهوائية آمنة. تحقق من أن صمام الطيار مسدود.
موقف الصمام لا يتطابق مع إشارة الدخول: تحقق من معايرة الصفر والمساحة. تحقق من أن اتجاه العمل (مباشر أو عكسي) مثبت بشكل صحيح. تحقق من أن ربط التغذية الراجعة متصل بشكل صحيح.
التشغيل غير المنتظم أو التذبذب: تحقق من وجود تسربات الهواء في الأنابيب والأدوات. تحقق من وجود اصطدام مفرط في حزمة الصمام أو جهاز التشغيل. تحقق من أن إمدادات الهواء نظيفة وجافة.
النطاق المتفرق لا يعمل: التحقق من المدى والضبط الصفر لمدى الانقسام المطلوب (4-12 mA أو 12-20 mA DC).
تسرب الهواء من جهاز التوجيه: تحقق من شحنة القيادة والحجاب الحاجز على ارتداء. فحص حلقات O والختم.
نماذج بديلة
KOSO EP800 هي منصة تحديد المواقع الكهربائية الهوائية الناضجة. سلسلة KGP5000 هي بديل تحديد المواقع الصمام الذكي من نفس خط المنتجات،تقديم الاتصالات الرقمية والتشخيص المتقدمبالنسبة للبدائل المتعددة، تحقق من تركيب جهاز التشغيل، ومدى السير، وتوافق إشارة الدخول قبل الطلب.
