لمحة عامة عن المنتج

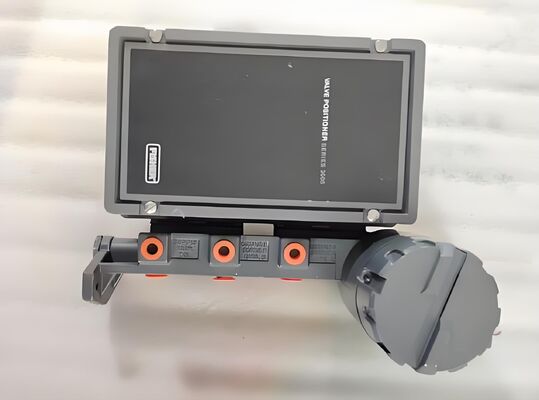

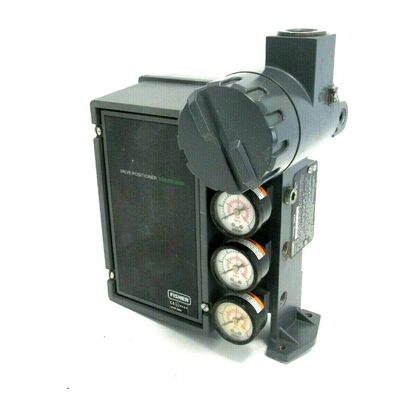

فيشر 3620 جيه هو موقف صمام كهربائي-هوائي يعمل بمفعول واحد مصمم لجهاز التحكم الدواري الحاجز أو المكبس.وهو يجمع بين جهاز تحديد المواقع النيوماتيكي 3610J مع محول الكهربائي الهوائي 3622يتلقى المحول إشارة 4-20 mA DC و ينتج مخرجًا هوائيًا متناسبًا (0.2 إلى 1.0 bar / 3 إلى 15 psig) الذي يدفع مرحلة الموقع.

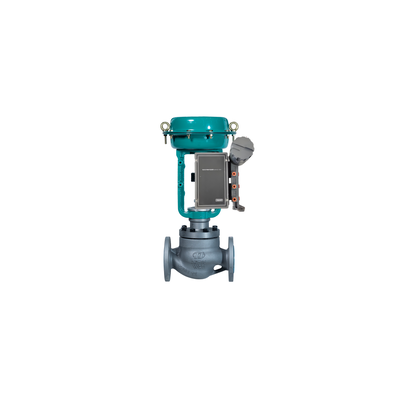

3620J يتم تركيبها بشكل متكامل على غطاء المحرك يمكن التبديل بين العمل المباشر والعكسي في الميدان دون أجزاء إضافيةويمكن الوصول إلى تعديلات التقاطع مع مفك المسامير بعد إزالة الغطاءمكاسب حلقة صغيرة قابلة للتعديل تسمح للمستخدمين بتعديل الاستجابة الديناميكية لكل حجم و تطبيق.
يوفر جهاز تحديد المواقع تشغيل دقيق سريع الاستجابة ويقاوم الاهتزازات الموجودة في معظم بيئات المصنع. تغيرات ضغط الإمداد لها تأثير ضئيل على التشغيل.ويتم اختيار مواد التغطية للبيئات القاسية، مع صب الصب الصمامات من سبيكة الألومنيوم منخفضة النحاس لمقاومة التآكل. هواء النزيف يطهر الأجزاء الداخلية وغرفة المحرك للحماية الإضافية.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | (فيشر) |
| بروتوكول الاتصال | 4-20 mA مقارنة DC |
| إشارة الدخول | 4 إلى 20 مآ تيار ثابت متزامن؛ 30 فولتج متوافق أقصى 30 فولتج؛ الحد الأدنى لجهاز التوصيل 2.4 فولتج متوافق عند 20 فولتج |
| واجهة البيانات | مشبوهة |
| التشخيص | لا.. |
| ضغط الإمداد القصوى | 10.3 بار (150 psig) أو تصنيف جهاز التشغيل، أيهما أقل |
| ضغط الخروج الأقصى | 150 psi |
| نوع التثبيت | أجهزة التشغيل المثبتة؛ دوارة (مفردة التشغيل) |
| درجة حرارة العمل | درجة حرارة قياسية، درجة حرارة عالية |
| تحكم الموقف | تعديل |
| وسائل الإمداد | الهواء |
| تصنيف المنطقة | مقاومة للانفجارات، آمنة بشكل جوهري، غير قابلة للحريق، غبار |
| الشهادات | CSA، FM، ATEX، IECEx، CUTR، Peso، KGS، INMETRO، NEPSI، RCM |
| الدائرة المكافئة | 120 أوم من خلال ثلاث ثنائيات زينر 5.6 فولت |
| مواد السكن | سبيكة الألومنيوم من النحاس المنخفض؛ مكونات الصلب المقاوم للصدأ من سلسلة 300 |
| الوزن | 3.6 كجم (8.0 رطل) |
| العمل | مجال عكسي بين المباشرة والعكسية |
صناعة التطبيقات
يستخدم فيشر 3620J في المعالجة الكيميائية والبتروكيماوية وتوليد الكهرباء ومعالجة المياه والمياه الصرفية والتحكم العام في العمليات الصناعية.انها تناسب حلقات التحكم الهوائية القديمة والتطبيقات التي تتطلب موقف الصمام الدوار موثوق بهايتم تركيب جهاز التوجيه بشكل متكامل على غطاء المحرك لتركيب صغير.
مشاكل شائعة
لا توجد إشارة إخراج مع وجود مدخلتحقق من وجود فوهة مسدودة نظف الفوهة تحقق من ضغط إمدادات الهواء
ضغط الخروج البطيء أو غير الطبيعي: تحقق من أن ضغط إمدادات الكهرباء ضمن المواصفات. تحقق من مكبر الكهرباء الهوائية ومجموعة الفوهة / الفوهة.
استجابة خطية ضعيفة: تحقق من تعديل الربيع الصفر تحقق من وضعية آلية تعديل النطاق
لا يستجيب جهاز تحديد المواقعالتحقق من ضغط التغذية والاتصالات الهوائية. التحقق من أن المحول يتلقى إشارة 4-20 mA.
تسرب الهواء: تحقق من ارتداء الحلقات الـ O ، والغطاءات ، والحجاب الحاجز. واستبدل حسب الحاجة.
نماذج بديلة
"فيشر 3620 جيه" هي منصة تحديد المواقع الكهربائية الروناميةأجهزة تحكم الصمام الرقمية فيشر DVC6200 أو DVC2000 هي بدائل الجيل الحاليبالنسبة للتركيبات القديمة ، يعمل 3620J كبديل مباشر لموضع 3610J الهوائي عندما يكون هناك حاجة إلى مدخل كهربائي. يضيف 3620JP جهاز إرسال للموقع ،و 3620JPR يضيف قدرة التثبيت عن بعدبالنسبة للبدائل المتعددة، تحقق من تركيب جهاز التشغيل، ومدى السير، وتوافق إشارة الدخول قبل الطلب.
