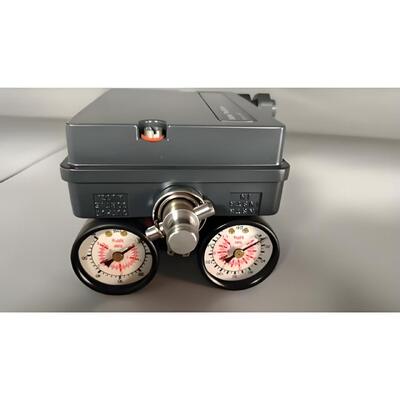

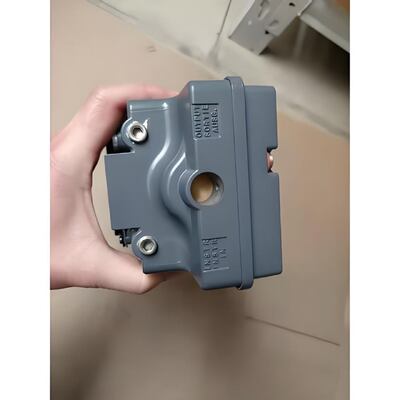

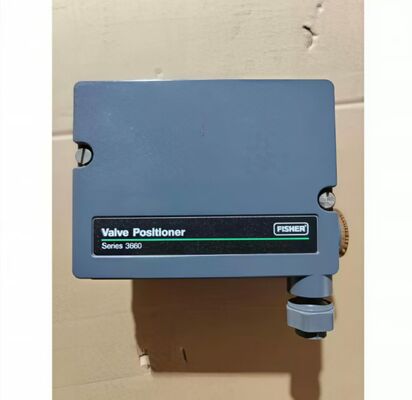

لمحة عامة عن المنتج
فيشر 3661 هو جهاز تحديد مكان الصمام الكهربائي الرئوي للصمامات المنزلقة في خدمة التخدير.أنها توفر موقف الصمام متناسب مع إشارة مدخل ثابت مللي أمبير القياسية من جهاز التحكم.
يوفر التصميم أجهزة دقيقة سريعة الاستجابة قادرة على تحمل اهتزازات معظم بيئات المصنع. يؤيد استهلاك الهواء المنخفض في الحالة الثابتة التشغيل الفعال.تعديلات زيادة ودمجة قابلة للتعديل بسهولة تحسين استقرار جهاز تحديد المواقع لمتطلبات التطبيق المحددة.
3661 يقبل إشارة دخول ملمي أمبير متواصلة قياسية ويوفر قدرات النطاق المنقسم بالإضافة إلى الصفر والمساحة القابلة للتعديل. معظم أجزاء موجهات 3661 قابلة للتبادل ،خفض مخزون قطع الغيار. القضية والغطاء يقاومان الاهتزاز الميكانيكي والتعامل الخام. يمكن إجراء تعديلات الصفر والمسافة مع وضع الغطاء في مكانه.
يعمل جهاز تحديد المواقع مع محركات فيشر 657 و 667 و 1250 و 1250R و 3024S و GX. ويمكن أيضًا تركيبه على محركات باومان.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | (فيشر) |
| بروتوكول الاتصال | 4-20mA التناظرية |
| إشارة الدخول | الكهربائية؛ 4 إلى 20 مآ تيار ثابت متزامن؛ أقصى 30 فولت من فولت الحمل |
| واجهة البيانات | مشبوهة |
| التشخيص | لا.. |
| ضغط الخروج الأقصى | 90 psi |
| نوع التثبيت | جهاز التشغيل مثبت |
| درجة حرارة العمل | درجة الحرارة القياسية |
| تحكم الموقف | تعديل |
| وسائل الإمداد | الهواء |
| تصنيف المنطقة | آمنة بشكل جوهري، غير حارقة، غبار |
| الشهادات | CSA، FM، ATEX، IECEx، CUTR، Peso، KGS، INMETRO، RCM |
| شهادة السلامة | NIL |
| العمل | عمل واحد |
| أجهزة التشغيل المتوافقة | فيشر 657، 667، 1250, 1250R، 3024S، GX؛ أجهزة تشغيل باومان |
صناعة التطبيقات
يستخدم فيشر 3661 في صناعات البتروكيماويات وتوليد الطاقة ومعالجة المياه والورق وصناعات الأغذية والمشروبات. وهو مناسب لتطبيقات التخنق على صمامات الجذع المنزلية.
مشاكل شائعة
لا توجد إشارة إخراج مع وجود مدخلتحقق من وجود فوهة مسدودة نظف الفوهة تحقق من ضغط إمدادات الهواء
ضغط الخروج البطيء أو غير الطبيعي: تحقق من أن ضغط إمدادات الكهرباء ضمن المواصفات. تحقق من مكبر الكهرباء الهوائية ومجموعة الفوهة / الفوهة.
استجابة خطية ضعيفة: تحقق من تعديل الربيع الصفر تحقق من وضعية آلية تعديل النطاق
لا يستجيب جهاز تحديد المواقعالتحقق من ضغط التغذية والاتصالات الهوائية. التحقق من أن المحول يتلقى إشارة 4-20 mA.
تسرب الهواء: تحقق من ارتداء الحلقات الـ O ، والغطاءات ، والحجاب الحاجز. واستبدل حسب الحاجة.
نماذج بديلة
"فيشر 3661" هي منصة مركزية كهربائية رئوية ناضجةأجهزة تحكم الصمام الرقمية فيشر DVC6200 أو DVC2000 هي بدائل الجيل الحاليبالنسبة للتركيبات القديمة ، يعمل 3661 كموازنة كهربائية-نيوماتيكية للموضع الرئوي 3660. بالنسبة للبدائل المتعددة الموردين ، تحقق من تركيب المحرك ، ومدى السير ،ومطابقة إشارة الدخول قبل الطلب.
