نظرة عامة على المنتج

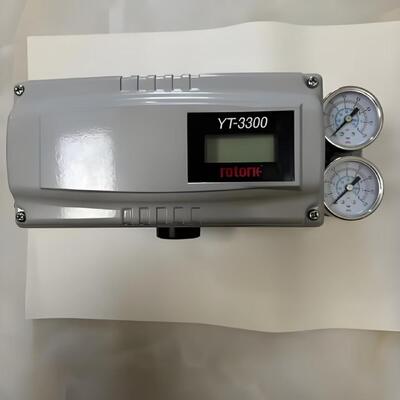

يوفر جهاز تحديد موضع الصمام الذكي Rotork YTC YT-3300 تحكمًا دقيقًا في شوط الصمام بناءً على أمر 4-20mA من وحدة التحكم. تم تصميمه للمشغلات الهوائية الخطية والدوارة ويعمل في البيئات الصناعية العادية والخطرة. تعد عائلة أجهزة تحديد موضع Rotork YTC خطًا رائدًا، وتشتهر بأدائها الموثوق به عبر العديد من التطبيقات.
تتضمن سلسلة YT معايرة تلقائية مع قائمة بسيطة، وشاشة LCD أبجدية رقمية لقيم العملية والمعايرة، واتصال HART للأوامر الرقمية، وردود فعل الموضع، والتشخيصات عبر حلقة التيار. تتعامل أربعة أزرار ضغط قوية مع التكوين المحلي. تسمح وظائف التجميد عند الفشل والفشل الآمن للصمام بالاحتفاظ بآخر موضع له أو الانتقال إلى موضع محدد مسبقًا في حالة فقدان الإمداد الكهربائي أو الهوائي.
مع استهلاك هواء ثابت يقارب الصفر وعمر خدمة طويل، تم تصميم جهاز تحديد موضع Rotork YTC لتحقيق كفاءة الطاقة وعمر خدمة طويل. تشمل الموديلات المتاحة YT-1000 (كهربائي هوائي أساسي)، YT-2500 (محدد موضع ذكي مع HART)، YT-3300 (محدد موضع ذكي متقدم مع PST)، و YT-3700 (محدد موضع ذكي مدمج).
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | Rotork YTC |
| بروتوكول الاتصال | HART (YT-3300) |
| إشارة الدخل | 4-20mA DC؛ نطاق مقسم متاح |
| واجهة البيانات | سلكي |
| التشخيصات | معايرة تلقائية؛ اختبار الشوط الجزئي (PST) على YT-3300؛ تشخيصات مرئية NE107 |
| ضغط الإمداد | 0.14~0.7 ميجا باسكال (1.4~7 بار) |
| نوع التركيب | مشغلات خطية (10~150 مم) ودوارة (0~90 درجة) |
| درجة حرارة التشغيل | -20~+70 درجة مئوية |
| حماية الغلاف | IP66 |
| مادة الغلاف | سبائك الألومنيوم (قياسي)؛ فولاذ مقاوم للصدأ 316 (اختياري على YT-1050) |
| اتصال الهواء | 1/4 NPT |
| مقاومة الدخل | 250 ± 15 أوم |
| استهلاك الهواء | استهلاك ثابت يقارب الصفر |
| الشهادات | ATEX، IECEx، KCs، NEPSI (حسب الموديل) |
صناعة التطبيق

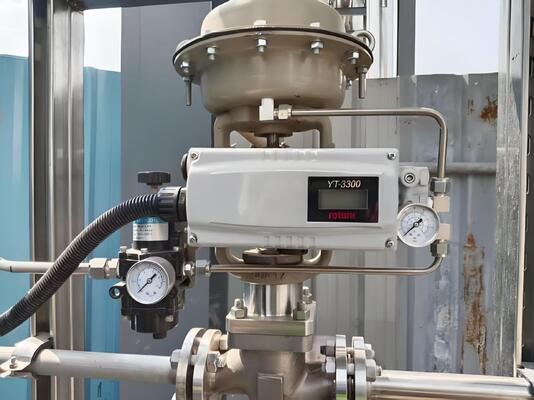

يخدم جهاز تحديد موضع Rotork YTC YT-3300 صناعات البتروكيماويات، وتوليد الطاقة، ومعالجة المياه، والورق، والتحكم في العمليات الصناعية العامة. يعمل على مشغلات الصمامات الخطية والدوارة الهوائية في المناطق الآمنة والخطرة. مناسب للتحكم في التخفيف، والتحكم في التشغيل/الإيقاف، والتطبيقات التي تتطلب اختبار الشوط الجزئي لأنظمة الأمان الآلية.
مشاكل شائعة
لا يوجد استجابة لإشارة الدخل: تحقق من ضغط الإمداد (1.4~7 بار) واتصالات الهواء. تحقق من أن إشارة الدخل ضمن نطاق 4-20mA.
موضع الصمام لا يتطابق مع إشارة الدخل: قم بإجراء المعايرة التلقائية. تحقق من أن اتجاه الحركة (مباشر أو عكسي) مضبوط بشكل صحيح. تحقق من توصيل وصلة التغذية الراجعة.
تشغيل متقطع أو تذبذب: تحقق من وجود تسرب للهواء في الأنابيب والتوصيلات. تحقق من معلمات التحكم PID. تحقق من وجود احتكاك مفرط في حشوة الصمام أو المشغل.
فشل المعايرة التلقائية: تحقق من ضغط الإمداد وحدود السفر. تأكد من أن الصمام غير عالق أو مقيد. تحقق من أن ذراع التغذية الراجعة مثبت بشكل صحيح.
تسرب الهواء من محدد الموضع: تحقق من حلقات O، والحشيات، والحجاب الحاجز للتآكل. افحص صمام الملف للتلوث.
موديلات بديلة
تقدم سلسلة Rotork YTC موديلات متعددة لمتطلبات التطبيقات المختلفة. YT-3300 هو محدد موضع ذكي متقدم مع قدرة اختبار الشوط الجزئي. YT-3700 هو محدد موضع ذكي مدمج مع مراقبة رسومية وتشخيصات متقدمة. نطاق RTP-4000 هو منصة محددات موضع الصمام الذكية من الجيل التالي. بالنسبة للبدائل من بائعين مختلفين، تحقق من تركيب المشغل، ونطاق السفر، وبروتوكول الاتصال قبل الطلب.
