نظرة عامة على المنتج

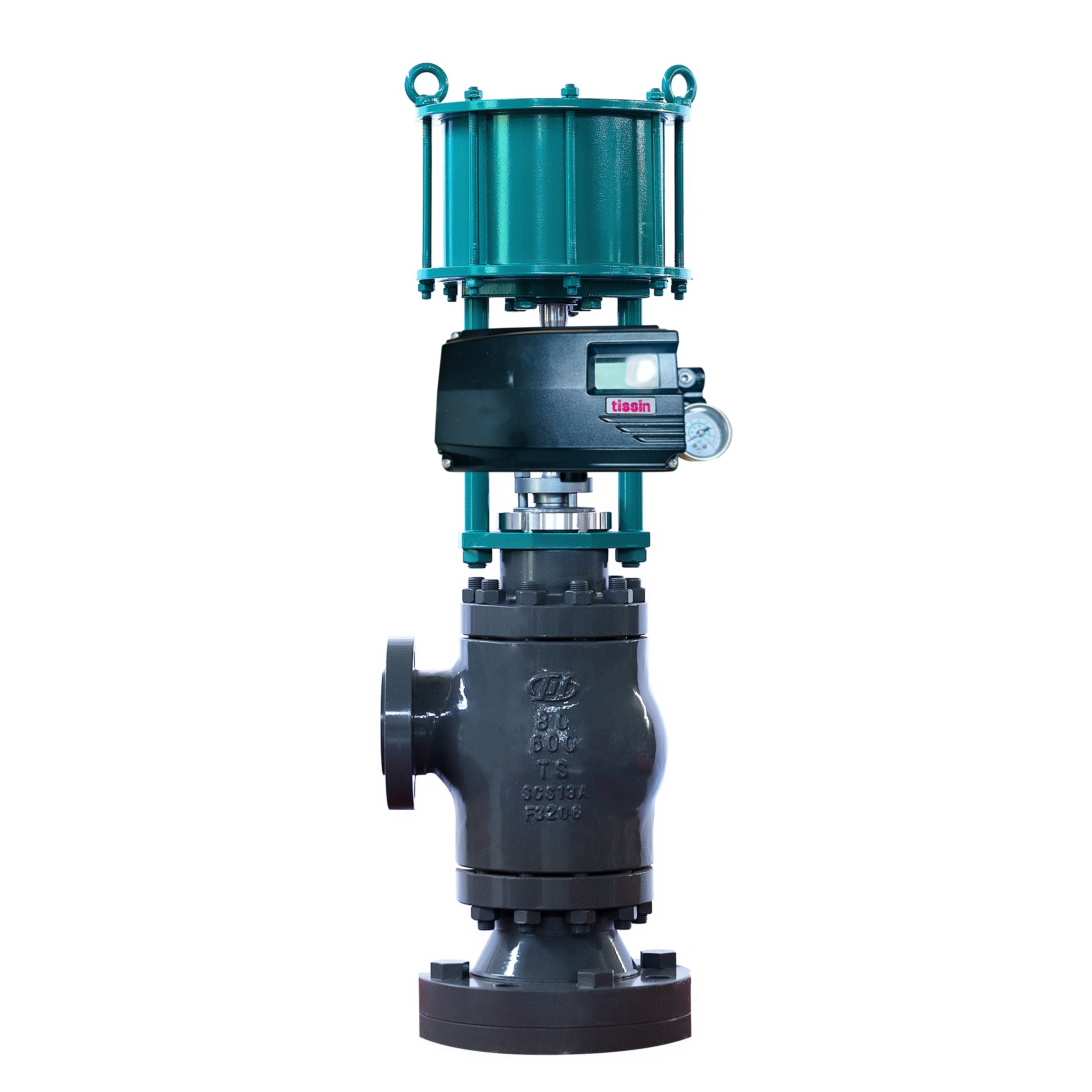

جهاز Tissin TS800 هو جهاز تحديد موضع صمام ذكي يستقبل إشارة دخل 4-20mA DC من غرفة التحكم أو DCS أو مولد الإشارة ويقوم بضبط الضغط الهوائي بشكل متناسب مع مشغل الصمام، مما يتحكم بدقة في فتح الصمام. يتيح المعالج الدقيق المدمج الضبط التلقائي والتحكم PID واتصال HART.

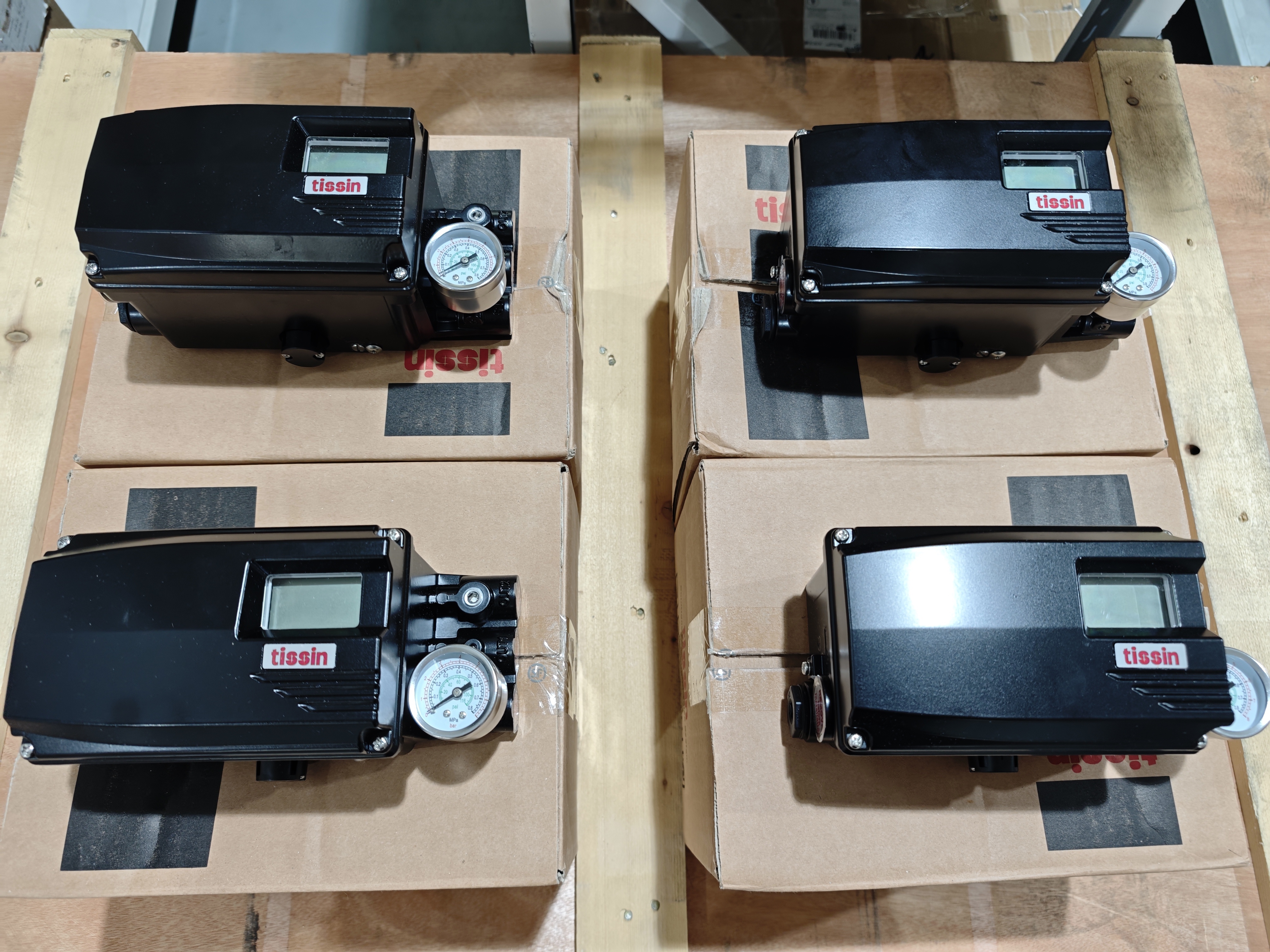

يتميز الجهاز بشاشة LCD وأربعة أزرار للضغط لمعايرة محلية سريعة وسهلة. يتضمن وظيفة اختبار الشوط الجزئي (PST)، ووظيفة التنبيه، ومفتاح تلقائي/يدوي مدمج، وقدرة على التشخيص الذاتي. يحمي الغلاف IP66/NEMA 4X من البيئات الصناعية القاسية. يحسن صمام الطيار ذو التدفق الكبير سرعة التحكم في الصمام، ويقدم التصميم مقاومة قوية للاهتزاز والصدمات.
يدعم TS800 كلاً من المشغلات الخطية (10 بوصة ~ 150 مم) والمشغلات الدوارة (0 ~ 90 درجة). تشمل الميزات الاختيارية مرسل موضع 4-20mA DC، ووحدة اتصال HART، ووحدات مفتاح الحد. الجهاز متاح بشهادات آمنة جوهريًا ومقاومة للانفجار من CSA.الوزنالمعلمةالوزنالعلامة التجارية
Tissin
| بروتوكول الاتصال | HART (اختياري) |
|---|---|
| إشارة الدخل | 4~20mA DC |
| مقاومة الدخل | 500 أوم (عند 20mA DC) |
| ضغط الإمداد | 0.14 ~ 0.7 ميجا باسكال (20 ~ 100 PSI) |
| الشوط | 10 ~ 150 مم (خطي) / 0 ~ 90 درجة (دوار) |
| اتصال الهواء | 1/4 NPTالوزن1/8 NPTالوزن1/2 NPT |
| حماية الغلاف | IP66 / NEMA 4Xالوزنألومنيوم مصبوب (قياسي)؛ فولاذ مقاوم للصدأ 316 (اختياري)الوزن2.2 كجم (ألومنيوم) / 4.2 كجم (فولاذ مقاوم للصدأ) |
| درجة حرارة البيئة المحيطة | -30 درجة مئوية ~ +85 درجة مئوية (قياسي)؛ -40 درجة مئوية ~ +85 درجة مئوية (درجة حرارة منخفضة) |
| درجة حرارة الانفجار | -40 درجة مئوية ~ +60 درجة مئوية (T5) / -40 درجة مئوية ~ +40 درجة مئوية (T6) |
| الخطية | ±0.5% F.S. |
| الحساسية | ±0.2% F.S. |
| التفاوت | ±0.5% F.S. |
| التكرارية | ±0.3% F.S. |
| استهلاك الهواء | أقل من 2.3 لتر/دقيقة (الإمداد = 0.14 ميجا باسكال) |
| سعة التدفق | أكثر من 100 لتر/دقيقة (الإمداد = 0.14 ميجا باسكال) |
| مقاومة الانفجار | يستخدم جهاز Tissin TS800 في صناعات البتروكيماويات، وتوليد الطاقة، ومعالجة المياه، والورق، والتحكم في العمليات الصناعية العامة. إنه مناسب للتحكم الدقيق في الخنق لمشغلات الصمامات الخطية والدوارة الهوائية في البيئات الصعبة. |
| الشهادات | ATEX، IECEx، CSA |
| صناعة التطبيق | يستخدم جهاز Tissin TS800 في صناعات البتروكيماويات، وتوليد الطاقة، ومعالجة المياه، والورق، والتحكم في العمليات الصناعية العامة. إنه مناسب للتحكم الدقيق في الخنق لمشغلات الصمامات الخطية والدوارة الهوائية في البيئات الصعبة. |
| مشاكل شائعة | عدم تطابق إشارة الدخل |
| الصيد أو التذبذب | |
| : قم بزيادة قيمة النطاق الميت ضمن النطاق المسموح به في المجال. إذا تم تعيين النطاق الميت منخفضًا جدًا، فإنه يبطئ البحث عن نقطة الهدف. | خطأ EEPROM |
| : تحقق مما إذا كان جهاز تحديد الموضع مثبتًا مرتفعًا جدًا أو منخفضًا جدًا، أو بعيدًا جدًا عن المشغل. تحقق مما إذا كانت تروس المقاوم المتغير والترس الرئيسي خارج الموضع بسبب الاهتزاز أو الصدمة الخارجية. | لا يوجد استجابة لإشارة الدخل |
| : تحقق من أن ضغط الإمداد ضمن 0.14 ~ 0.7 ميجا باسكال. تحقق من أن التوصيلات الهوائية آمنة. تحقق من تركيب ذراع التغذية الراجعة. | استجابة بطيئة للصمام |
: إذا كان حجم المشغل كبيرًا جدًا، فقم بتعيين قيمة TbL إلى TbL 4 (LLS).
نماذج بديلة
جهاز Tissin TS800 هو منصة تحديد موضع صمام ذكي من الجيل الحالي. TS805 هو متغير ضمن نفس السلسلة. للتطبيقات التي تتطلب شهادة مقاومة للانفجار، تقدم سلسلة TS800 خيارات آمنة جوهريًا ومقاومة للانفجار من CSA. للحصول على بدائل من بائعين مختلفين، تحقق من تركيب المشغل ونطاق السفر وبروتوكول الاتصال قبل الطلب.
