نظرة عامة على المنتج

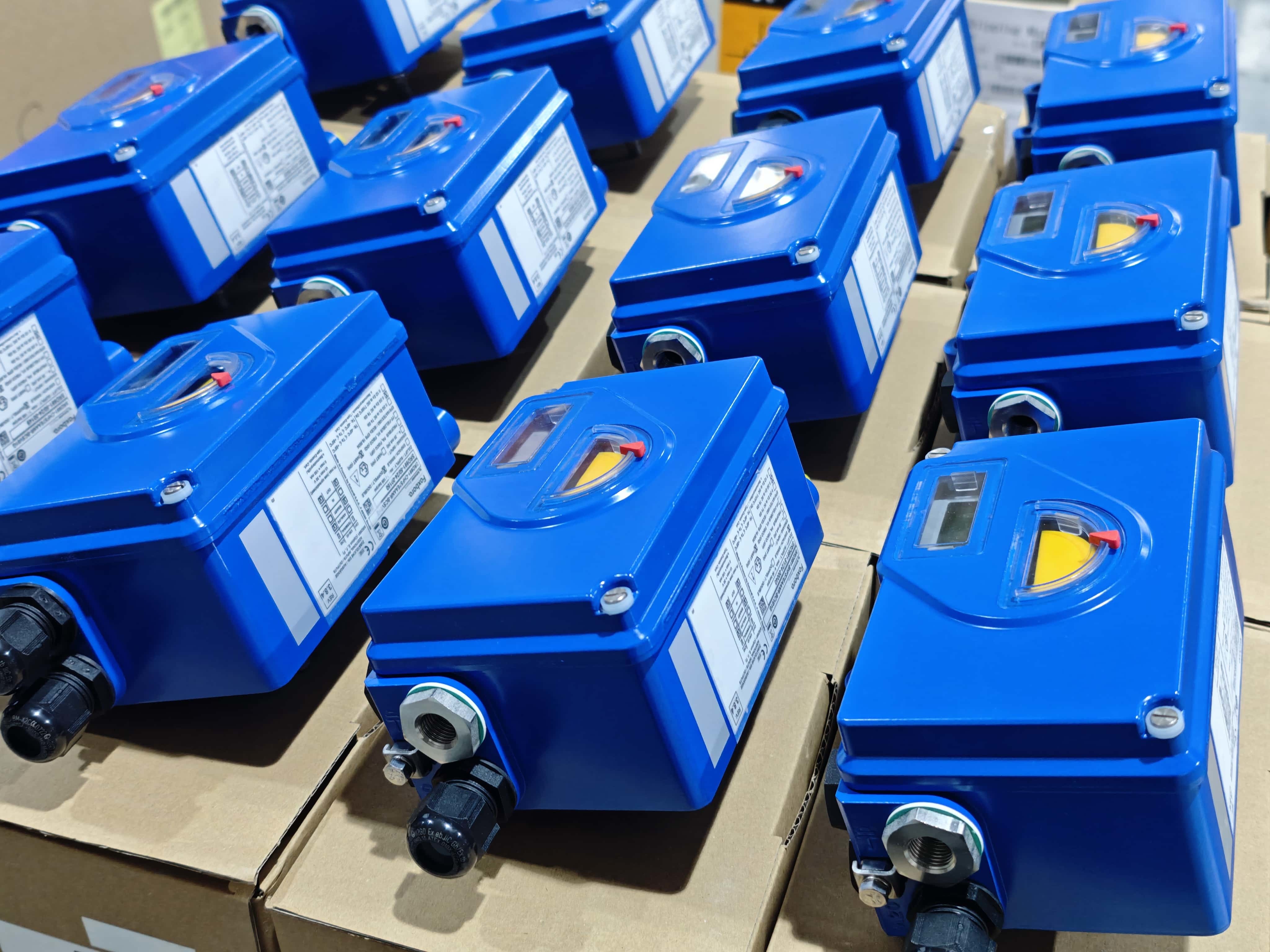

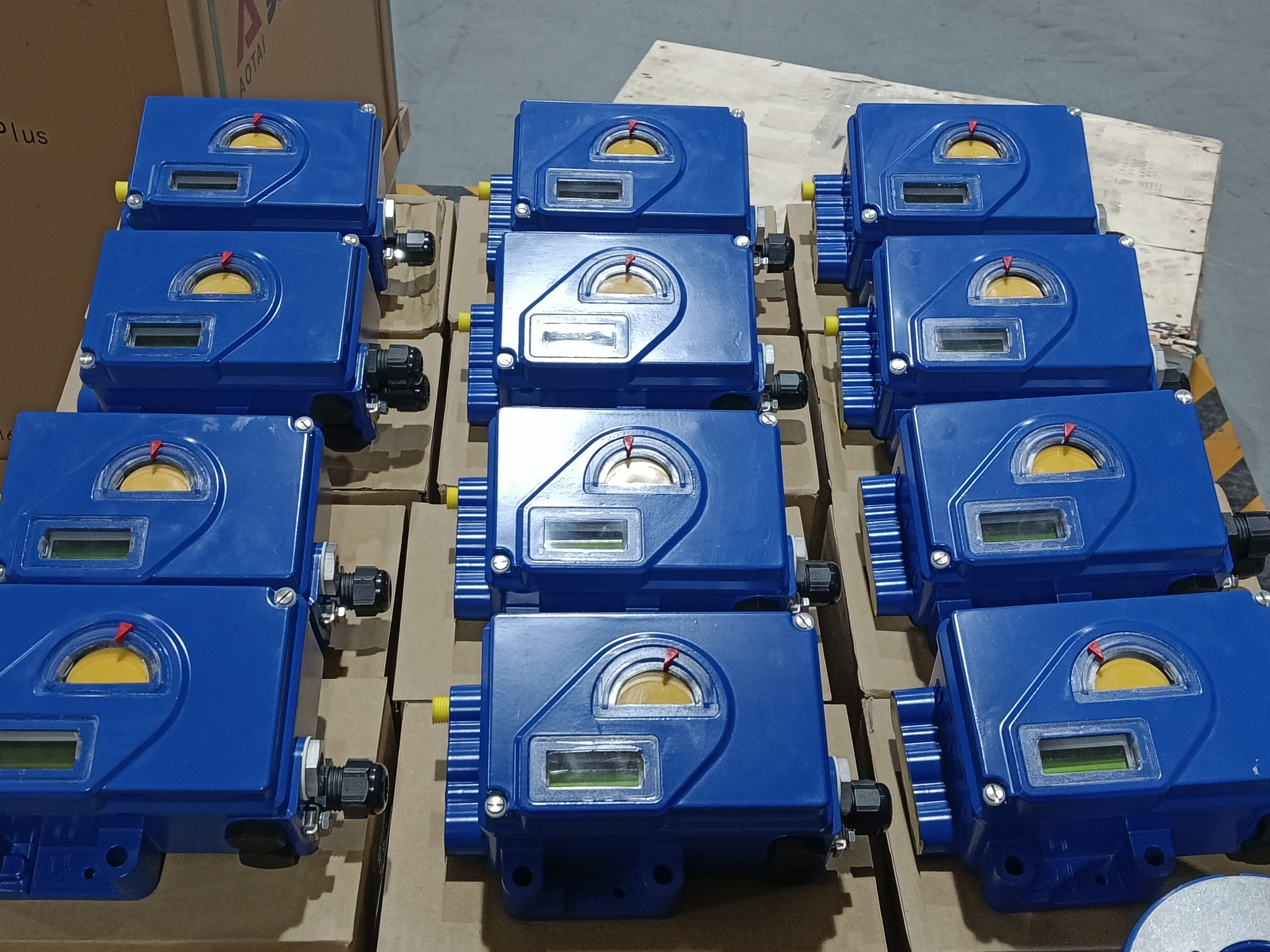

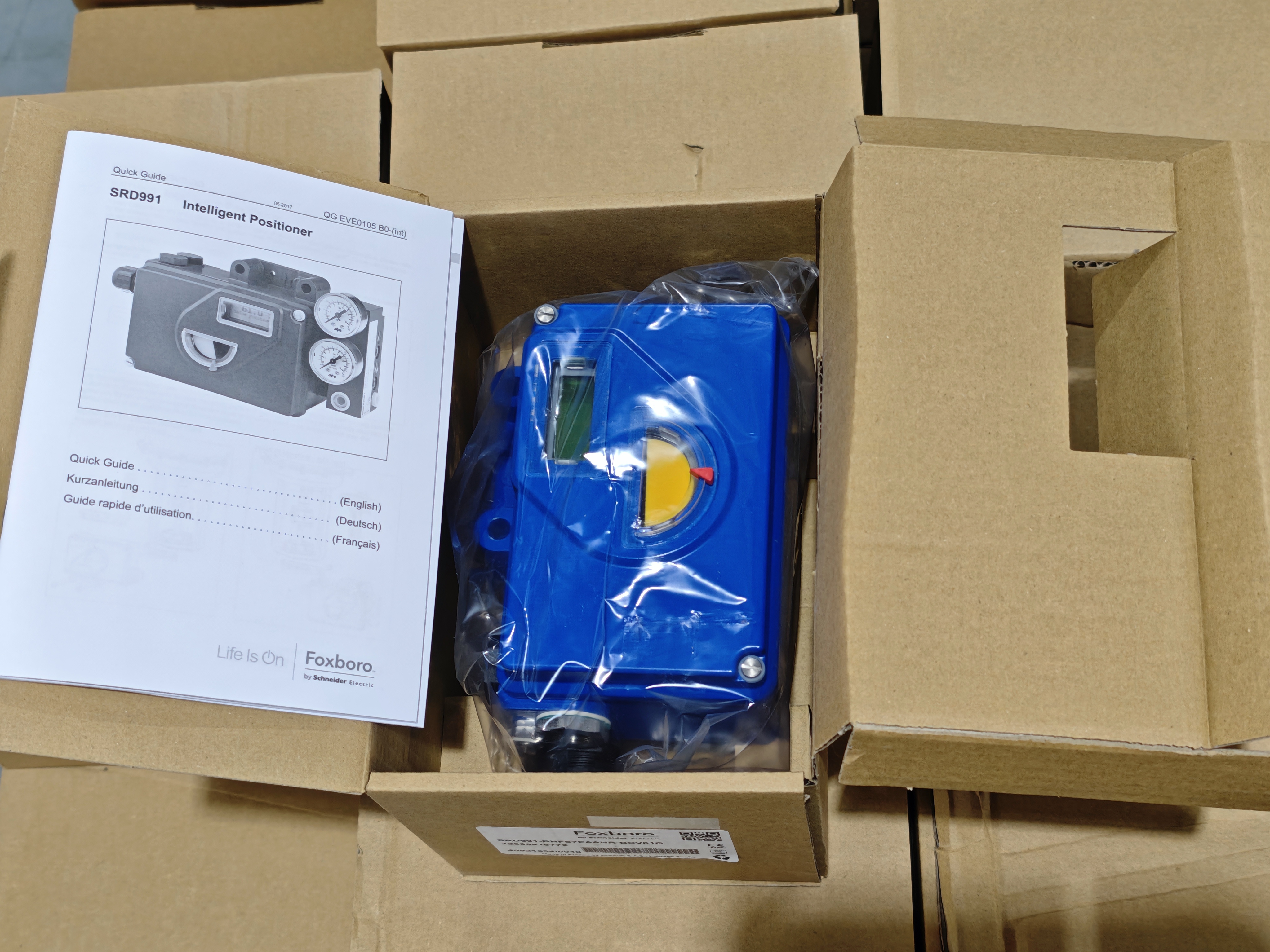

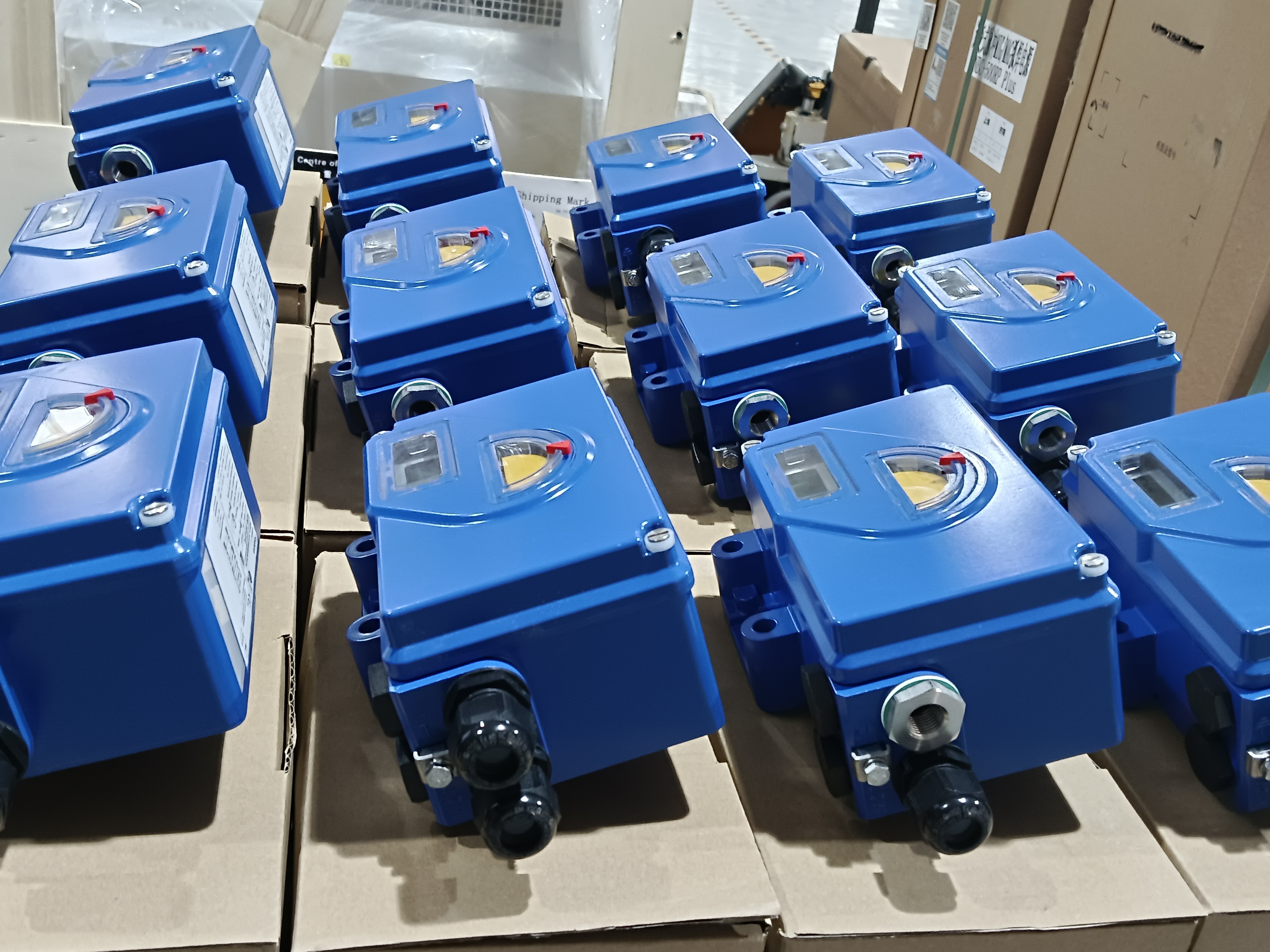

جهاز Foxboro SRD991 هو جهاز تحديد موضع صمام ذكي يعتمد على المعالج الدقيق، مصمم للتحكم الدقيق في مشغلات الصمامات الهوائية. يدعم مشغلات أحادية وعملية مزدوجة لكل من التطبيقات الخطية والدوارة. يوفر الجهاز تكوينًا محليًا عبر الأزرار وشاشة LCD رسومية متعددة اللغات، وتشخيصات ذاتية متقدمة، وخيارات اتصال متعددة.
يتميز جهاز تحديد الموضع بشاشة LCD رسومية سهلة التشغيل تعتمد على القوائم مع عرض نصي كامل متعدد اللغات. يمكن تكوين جميع المعلمات محليًا باستخدام الأزرار. يبدأ التشغيل التلقائي الموفر للوقت مع المعايرة الذاتية جهاز تحديد الموضع جاهزًا للتشغيل في خطوتين فقط. يتم عرض رسائل الحالة والتشخيص على شاشة LCD.
تشمل خيارات الاتصال HART، FoxCom، PROFIBUS-PA، FOUNDATION Fieldbus H1، أو لا شيء. الوحدة قادرة على SIL 3 وتقدم تشخيصات متقدمة وممتازة بما في ذلك بصمة الصمام، والاحتكاك عبر الإنترنت، وسجل الموضع/الاستجابة، واختبار الإغلاق الجزئي (PST). يتبع التركيب معايير NAMUR للمشغلات الخطية و VDI/VDE 3845 للمشغلات الدوارة.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | فوكسبرو |
| بروتوكول الاتصال | HART، FoxCom، PROFIBUS-PA، FOUNDATION Fieldbus H1، أو لا شيء |
| إشارة الدخل | 4 إلى 20 مللي أمبير (حمل 300 أوم بدون اتصال؛ 420 أوم مع HART) |
| واجهة البيانات | سلكي |
| التشخيصات | تشخيصات ذاتية؛ رسائل الحالة والتشخيص؛ بصمة الصمام؛ الاحتكاك عبر الإنترنت؛ PST |
| ضغط الإمداد | 1.4 إلى 6 بار (20 إلى 90 رطل لكل بوصة مربعة)؛ حتى 7 بار مع صمام دوار |
| نوع التركيب | مشغلات خطية (NAMUR) ودوارة (VDI/VDE 3845)؛ أحادية أو مزدوجة الفعل |
| نطاق الشوط | 8 إلى 260 مم (0.3 إلى 10.2 بوصة) مع ذراع قياسي |
| زاوية الدوران | حتى 95 درجة (اختياري حتى 300 درجة) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +80 درجة مئوية (-40 درجة فهرنهايت إلى +176 درجة فهرنهايت) |
| حماية الغلاف | IP 65 / NEMA 4X (IP 66 عند الطلب) |
| مادة الغلاف | ألومنيوم مصبوب |
| الوزن | أحادي الفعل: 1.7 كجم (3.7 رطل)؛ مزدوج الفعل: 2 كجم (4.4 رطل) |
| التوصيل الهوائي | G1/4 أو 1/4-18 NPT |
| التوصيل الكهربائي | M20 x 1.5 أو 1/2-14 NPT |
| الخطية | < 0.4% من نطاق السفر |
| التفاوت | < 0.3% من نطاق السفر |
| الحساسية | < 0.1% من نطاق السفر |
| استهلاك الهواء (حالة مستقرة) | أحادي الفعل: 150 نل/ساعة (5.3 رطل/ساعة) @ 6 بار؛ مزدوج الفعل: 400 نل/ساعة (14.1 رطل/ساعة) @ 6 بار |
| الشهادات | ATEX، FM، CSA (سلامة جوهرية)؛ مؤهل لـ SIL 3 |
صناعة التطبيق

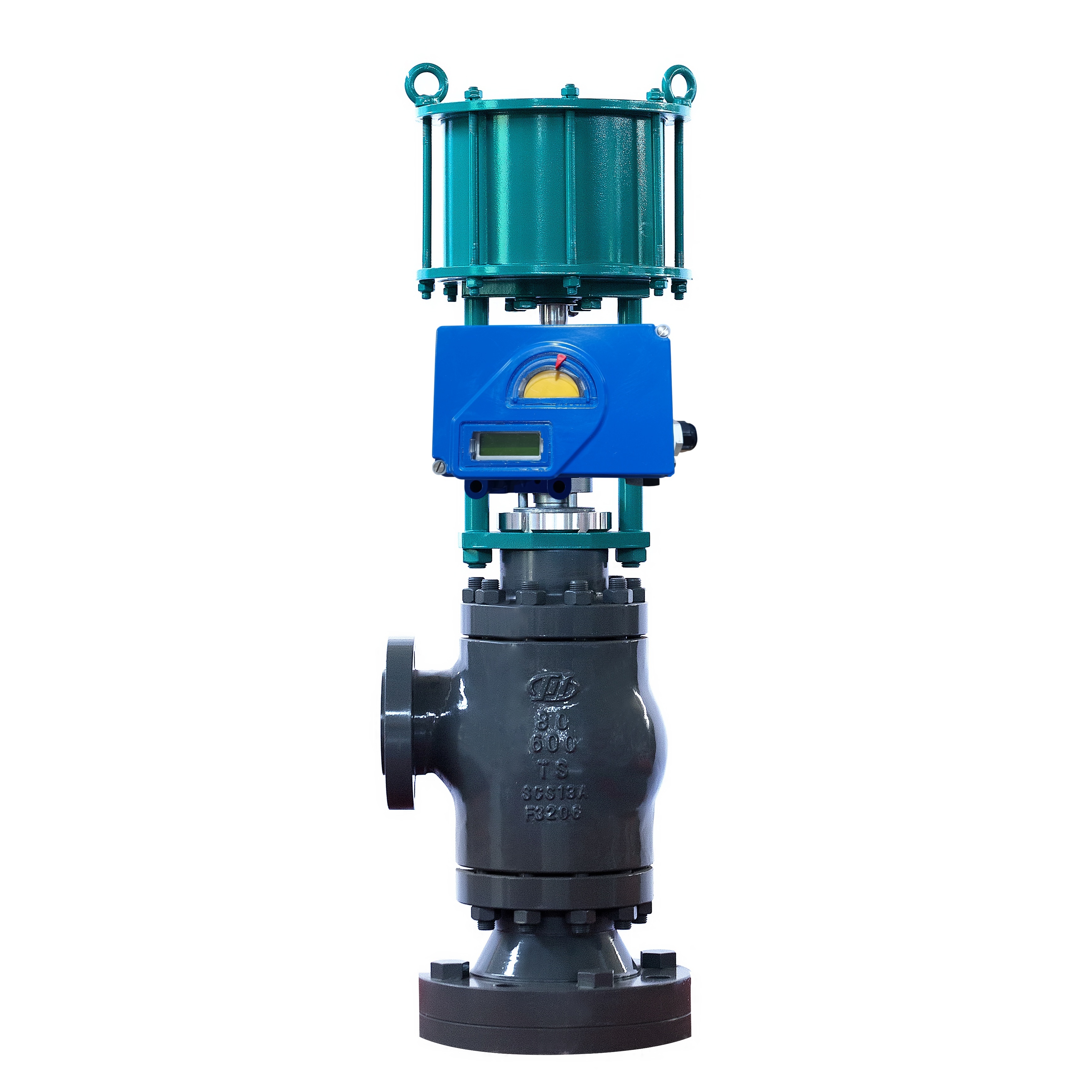

يُستخدم جهاز Foxboro SRD991 في البتروكيماويات، وتوليد الطاقة، ومعالجة المياه، والورق، والتحكم في العمليات الصناعية العامة. إنه مناسب للتحكم الدقيق في الخنق لمشغلات الصمامات الهوائية الخطية والدوارة في البيئات الصعبة. تجعله القدرة على SIL 3 ووظيفة اختبار الإغلاق الجزئي مناسبًا لأنظمة الأجهزة الآمنة (SIS) وصمامات الإغلاق في حالات الطوارئ (ESD).
مشاكل شائعة
عدم تطابق إشارة الدخل: إذا اختلفت إشارة الدخل التي يتعرف عليها جهاز تحديد الموضع عن خرج DCS أو المعاير، فتحقق من جهد مصدر الطاقة. إذا كان تيار الإمداد طبيعيًا، فأعد تعيين قيم و في قائمة .
الصيد أو التذبذب: إذا حدث صيد بسبب احتكاك عالي لحشوة الصمام، فقم بزيادة قيمة النطاق الميت ضمن النطاق المسموح به في المجال. إذا تم تعيين النطاق الميت منخفضًا جدًا، فإنه يبطئ البحث عن نقطة الهدف.
خطأ EEPROM: تحقق مما إذا كان جهاز تحديد الموضع مثبتًا عاليًا جدًا أو منخفضًا جدًا. تحقق مما إذا كان مثبتًا بعيدًا جدًا عن المشغل (تحقق من زاوية الاستخدام). تحقق مما إذا كانت تروس الموضع والتروس الرئيسية خارج الموضع بسبب اهتزاز قوي أو صدمة خارجية.
لا استجابة لإشارة الدخل: تحقق من أن ضغط الإمداد ضمن 1.4 ~ 6 بار. تحقق من أن التوصيلات الهوائية آمنة. تحقق من تركيب ذراع التغذية الراجعة.
استجابة بطيئة للصمام: إذا كان حجم المشغل كبيرًا جدًا، فقم بتعيين قيمة TbL إلى TbL 4 (LLS). إذا كان محرك العزم تالفًا، فاستبدله.
تسرب الهواء: تحقق من حلقات O، والحشوات، والحجاب الحاجز للتآكل. استبدل حسب الحاجة.
نماذج بديلة
جهاز Foxboro SRD991 هو منصة جهاز تحديد موضع صمام ذكي من الجيل الحالي. يعتبر SRD960 و SRD998 نماذج أخرى ضمن نفس عائلة المنتجات. للتطبيقات التي تتطلب قدرة SIL 3، تم بالفعل اعتماد SRD991. بالنسبة للبدائل من بائعين مختلفين، غالبًا ما يتم ذكر Fisher DVC6200، و Samson 3730، و Siemens SIPART PS2، و Neles ND9000 كمنافسين مباشرين.
