لمحة عامة عن المنتج

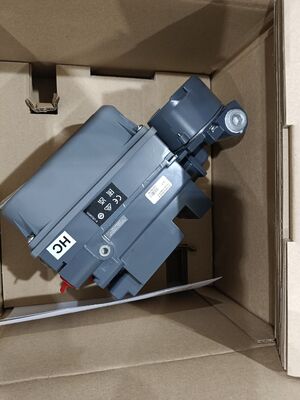

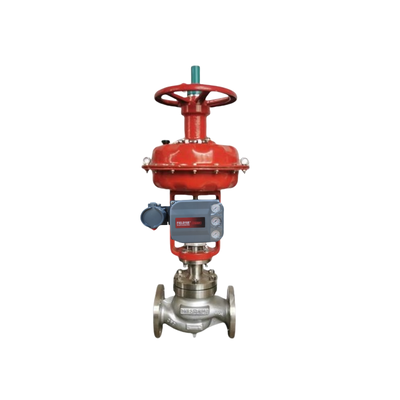

جهاز فيشر DVC6200 هو جهاز تحكم صمام رقمي عالي الأداء يتواصل عبر HART. يأخذ إشارة تحكم من 4-20 mA من سلكين ويقدم مخرجًا هوائيًا إلى محرك الصمام.وحدة تستبدل المواقع التناظرية على معظم المحركات الهوائية مع أي أجزاء محولات مطلوبةجهاز استشعار الموقع المغناطيسي غير المتصل يزيل ارتداء الربط ويمدد عمر الدورة. وحدة الإلكترونيات مغطاة بالكامل تتحمل الاهتزازات العالية، وتقلبات درجة الحرارة،والهواء النباتي الملوث.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | (فيشر) |
| بروتوكول الاتصال | 4-20 مآ هارت |
| إشارة الدخول | الكهربائية |
| واجهة البيانات | مشبوهة |
| التشخيص | نعم.. |
| ضغط الخروج الأقصى | 145 نقطة مئوية |
| نوع التثبيت | متكاملة مثبتة |
| درجة حرارة العمل | درجة حرارة قياسية، درجة حرارة عالية |
| تحكم الموقف | تحكم التخفيف، تشغيل / إيقاف |
| مصدر الطاقة | المحلي |
| التحكم في العملية | التدفق، الضغط، درجة الحرارة، المستوى |
| وسائل الإمداد | الهواء، الغاز الطبيعي، النيتروجين |
| تصنيف المنطقة | مضاد للانفجار، آمن بشكل جوهري، FISCO، النوع N، مضاد للاشتعال، غير محترق لـ FM |
| الشهادات | CSA، FM، ATEX، IECEx، CUTR، Peso، KGS، INMETRO، NEPSI، TIIS، غاز طبيعي معتمد، جهاز ختم واحد؛ الموافقات البحرية: Lloyd's Register، Bureau Veritas، DNV، ABS |
| التوافق مع جهاز التشغيل (خطي) | أجهزة التشغيل الخطية المنزلية ذات المسافة المسجلة بين 6.35 ملم / 0.25 بوصة و 606 ملم / 23.375 بوصة. |
| التوافق مع جهاز التشغيل (الدوران) | أجهزة التشغيل الدوارة ذات الدورة الربعية ذات المسار المسموح به بين 45° و 180° |
| مواد السكن | A03600 سبيكة الألومنيوم منخفضة النحاس (القياسية) ؛ الفولاذ المقاوم للصدأ (اختياري) |
| الايستوميرات | النتريل (المعيار) ؛ الفلوروسيليكون (درجة الحرارة القصوى) |
| الوزن (DVC6200 الألومنيوم) | 3.5 كجم / 7.7 باوند |
| الوزن (DVC6200 الفولاذ المقاوم للصدأ) | 8.6 كجم / 19 باوند |
| الوزن (DVC6205) | 4.1 كجم / 9 رطل |
| الوزن (DVC6215) | 1.4 كجم / 3.1 باوند |
| الحد الأدنى لجهد المحطة | 9.5 VDC للتحكم التناظري ؛ 10 VDC للاتصالات HART |
صناعة التطبيقات
وقد أثبتت DVC6200 نفسها في التكرير، والكيميائية، والنووية، والنفط والغاز، والطاقة، واللب والورق، والأغذية والمشروبات، والمياه والصرف الصحي، الصيدلانية، والمعادن والصناعات التعدينية.يتعامل مع التحكم في العملية للتدفق، الضغط، درجة الحرارة، والتطبيقات المستوى.
مشاكل شائعة
الآلة لن تتواصل: تحقق من مصدر الطاقة، والجهد في المحطة (يجب أن يكون 932 VDC) ، وموصلات الأسلاك على لوحة الأسلاك المطبوعة.
الصمام لا يتحرك من 0 إلى 100%: تحقق من الاتصالات الهوائية وضغط التغذية؛ تحقق من أن كتلة الوظيفة في الوضع الصحيح.
مخرج محولات الدخول / الخروج خارج المواصفات: قد يشير إلى وجود سد قاعدة الوحدة المعيب ، أو إرسال معيب ، أو منظم 67CFR معيب.
نماذج بديلة
تم تصميم DVC6200 لتجديد تركيبات جهاز تحديد المواقع التناظرية القائمة. إنه ترقية شائعة من وحدات DVC2000 القديمة. بالنسبة للعلامات التجارية الأخرى ، تحقق من التثبيت ، ومدى السير ،و بروتوكول الاتصال قبل الطلب.
