نظرة عامة على المنتج

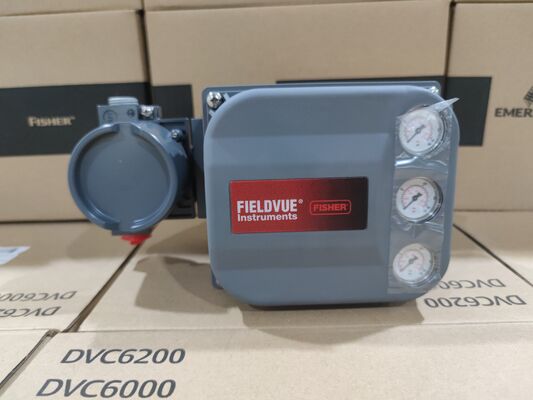

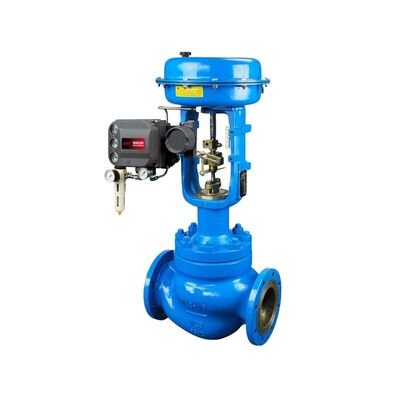

جهاز Fisher DVC6200 هو وحدة تحكم رقمية للصمامات FIELDVUE تستخدم اتصال HART. يستقبل إشارة تحكم ثنائية الأسلاك 4-20 مللي أمبير وينتج خرجًا هوائيًا لتشغيل مشغل الصمام. يمكن للوحدة استبدال أجهزة تحديد المواقع التناظرية على معظم المشغلات الهوائية دون الحاجة إلى أجهزة محول. مستشعر موضع مغناطيسي غير متصل يلغي تآكل الوصلات ويزيد من عمر الدورة. وحدة الإلكترونيات المغلفة تتحمل الاهتزازات العالية وتقلبات درجات الحرارة وهواء المصنع المتسخ.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | فيشر |
| بروتوكول الاتصال | 4-20 مللي أمبير HART |
| إشارة الدخل | كهربائي |
| واجهة البيانات | سلكي |
| التشخيصات | نعم |
| أقصى ضغط مخرج | 145 رطل لكل بوصة مربعة |
| نوع التركيب | مركب تكاملي |
| درجة حرارة التشغيل | درجة حرارة قياسية، درجة حرارة عالية |
| التحكم في الموضع | تحكم بالخنق، تشغيل/إيقاف |
| مصدر الطاقة | محلي |
| التحكم في العمليات | التدفق، الضغط، درجة الحرارة، المستوى |
| وسائط الإمداد | الهواء، الغاز الطبيعي، النيتروجين |
| تصنيف المنطقة | مقاوم للانفجار، آمن جوهريًا، FISCO، النوع N، مقاوم للهب، غير استثاري لـ FM |
| الشهادات | CSA، FM، ATEX، IECEx، CUTR، Peso، KGS، INMETRO، NEPSI، TIIS، معتمد للغاز الطبيعي، جهاز ختم فردي؛ موافقات بحرية: Lloyd‘s Register، Bureau Veritas، DNV، ABS |
| توافق المشغل (خطي) | مشغلات خطية ذات ساق منزلقة بسفر مقدر بين 6.35 مم / 0.25 بوصة و 606 مم / 23.375 بوصة. |
| توافق المشغل (دوار) | مشغلات دوارة بربع دورة بسفر مقدر بين 45 درجة و 180 درجة |
| مادة الهيكل | سبيكة ألومنيوم نحاسية منخفضة A03600 (قياسي)؛ فولاذ مقاوم للصدأ (اختياري) |
| المواد المطاطية | نتريل (قياسي)؛ فلوروسيليكون (درجة حرارة قصوى) |
| الوزن (DVC6200 ألومنيوم) | 3.5 كجم / 7.7 رطل |
| الوزن (DVC6200 فولاذ مقاوم للصدأ) | 8.6 كجم / 19 رطل |
| الوزن (DVC6205) | 4.1 كجم / 9 رطل |
| الوزن (DVC6215) | 1.4 كجم / 3.1 رطل |
| الحد الأدنى لجهد الطرف | 9.5 فولت تيار مستمر للتحكم التناظري؛ 10 فولت تيار مستمر لاتصال HART |
صناعة التطبيق
أثبت جهاز DVC6200 جدارته في صناعات التكرير، الكيماويات، النووية، النفط والغاز، الطاقة، اللب والورق، الأغذية والمشروبات، المياه والصرف الصحي، الأدوية، والمعادن والتعدين. يتعامل مع التحكم في العمليات لتطبيقات التدفق والضغط ودرجة الحرارة والمستوى.
مشاكل شائعة
الجهاز لا يتواصل: تحقق من مصدر الطاقة، وجهد الطرف (يجب أن يكون 9-32 فولت تيار مستمر)، وموصلات الأسلاك على لوحة الأسلاك المطبوعة.
الصمام لا يتحرك من 0 إلى 100%: تحقق من التوصيلات الهوائية وضغط الإمداد؛ تحقق من أن كتلة الوظيفة في الوضع الصحيح.
خرج محول I/P خارج المواصفات: قد يشير إلى قاعدة وحدة معيبة، أو مرحل معيب، أو منظم 67CFR معيب.
نماذج الاستبدال
تم تصميم DVC6200 لإعادة تركيب تركيبات أجهزة تحديد المواقع التناظرية الحالية. إنه ترقية شائعة من وحدات DVC2000 القديمة. بالنسبة للعلامات التجارية الأخرى، تحقق من التركيب، ونطاق السفر، وبروتوكول الاتصال قبل الطلب.
