نظرة عامة على المنتج

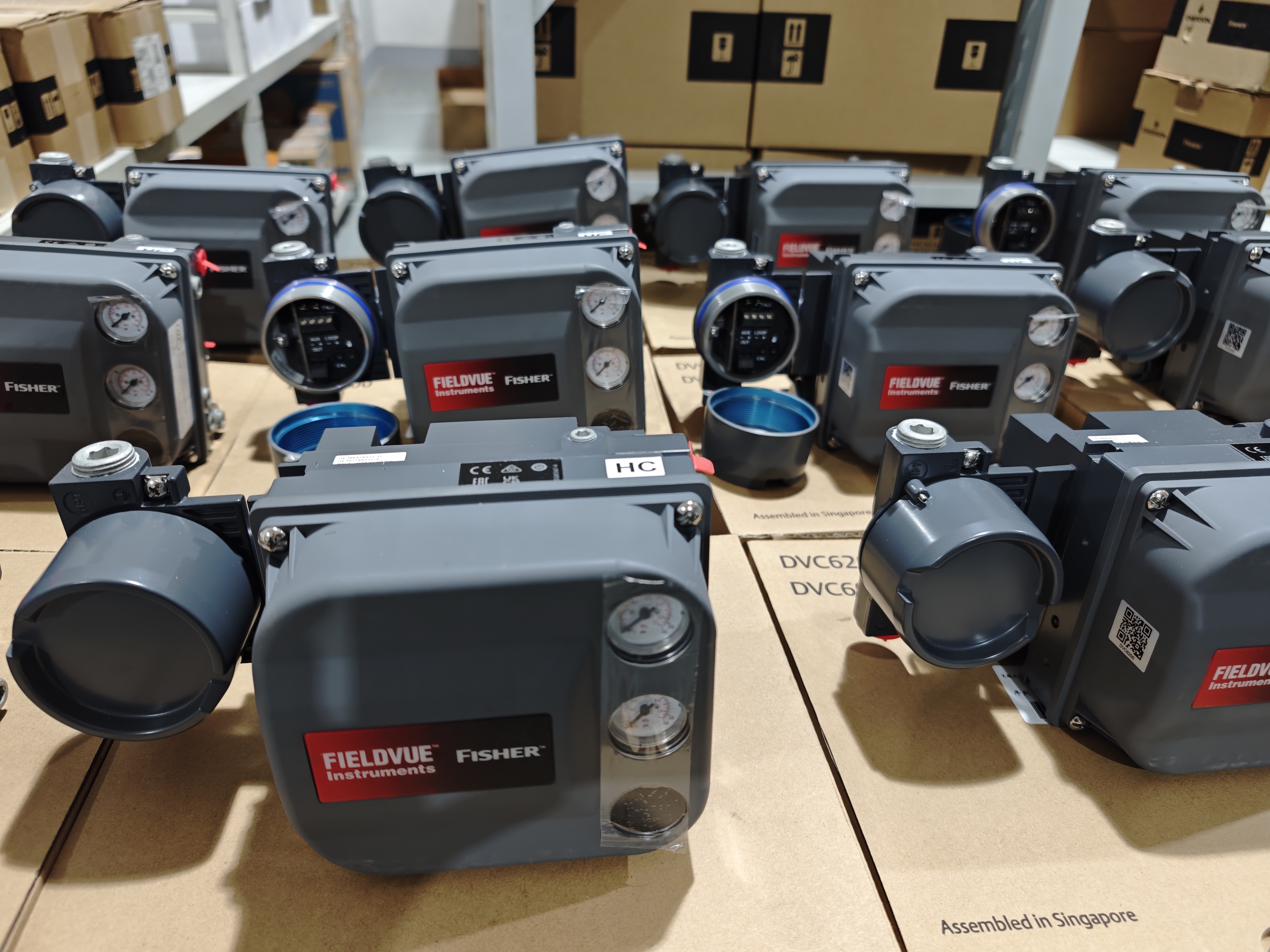

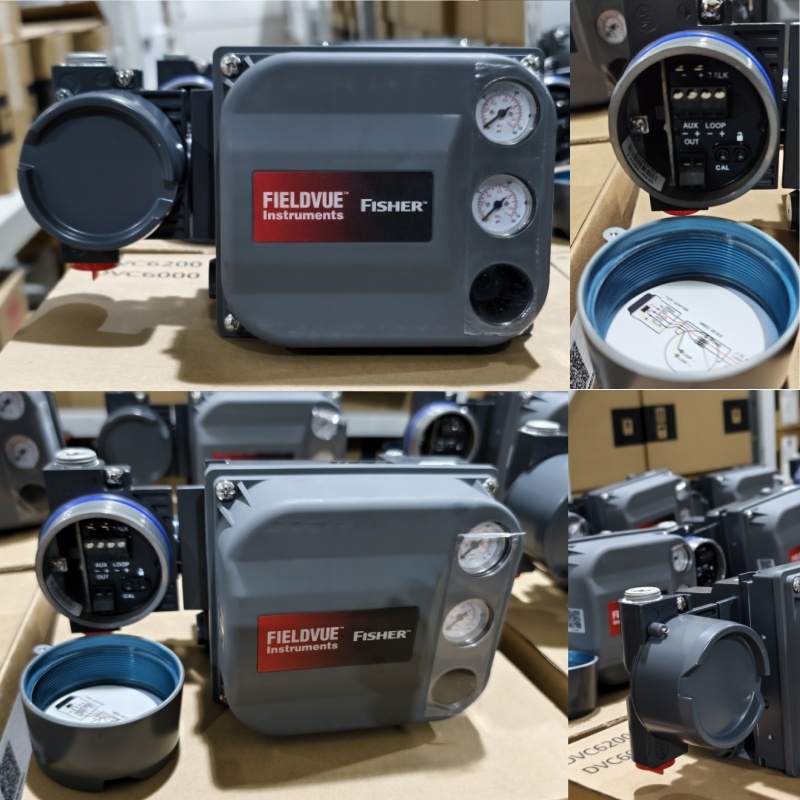

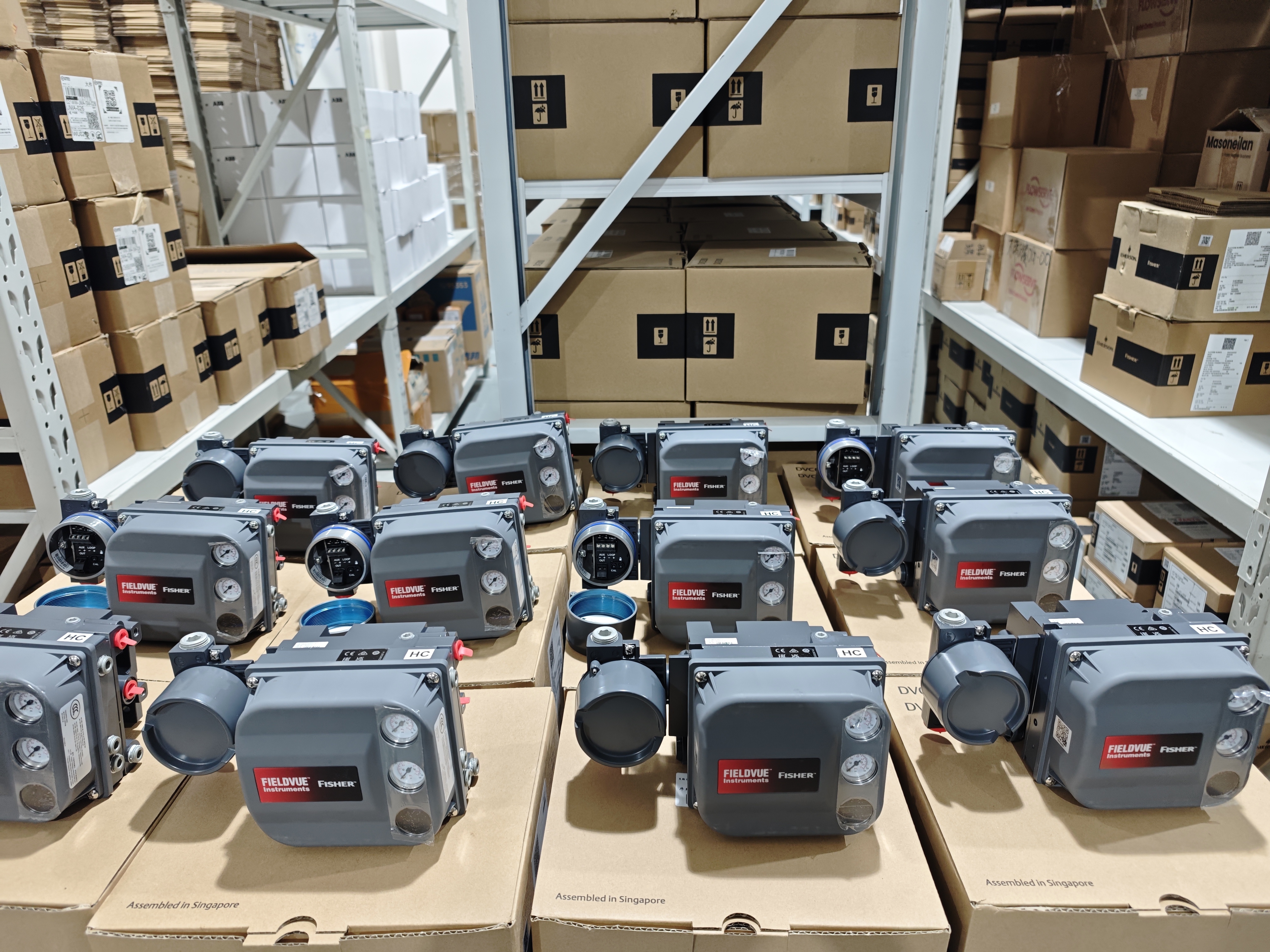

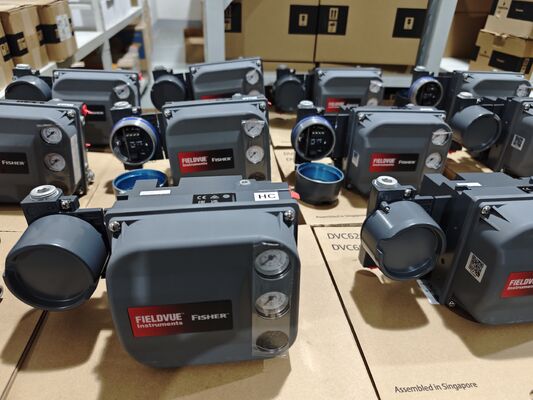

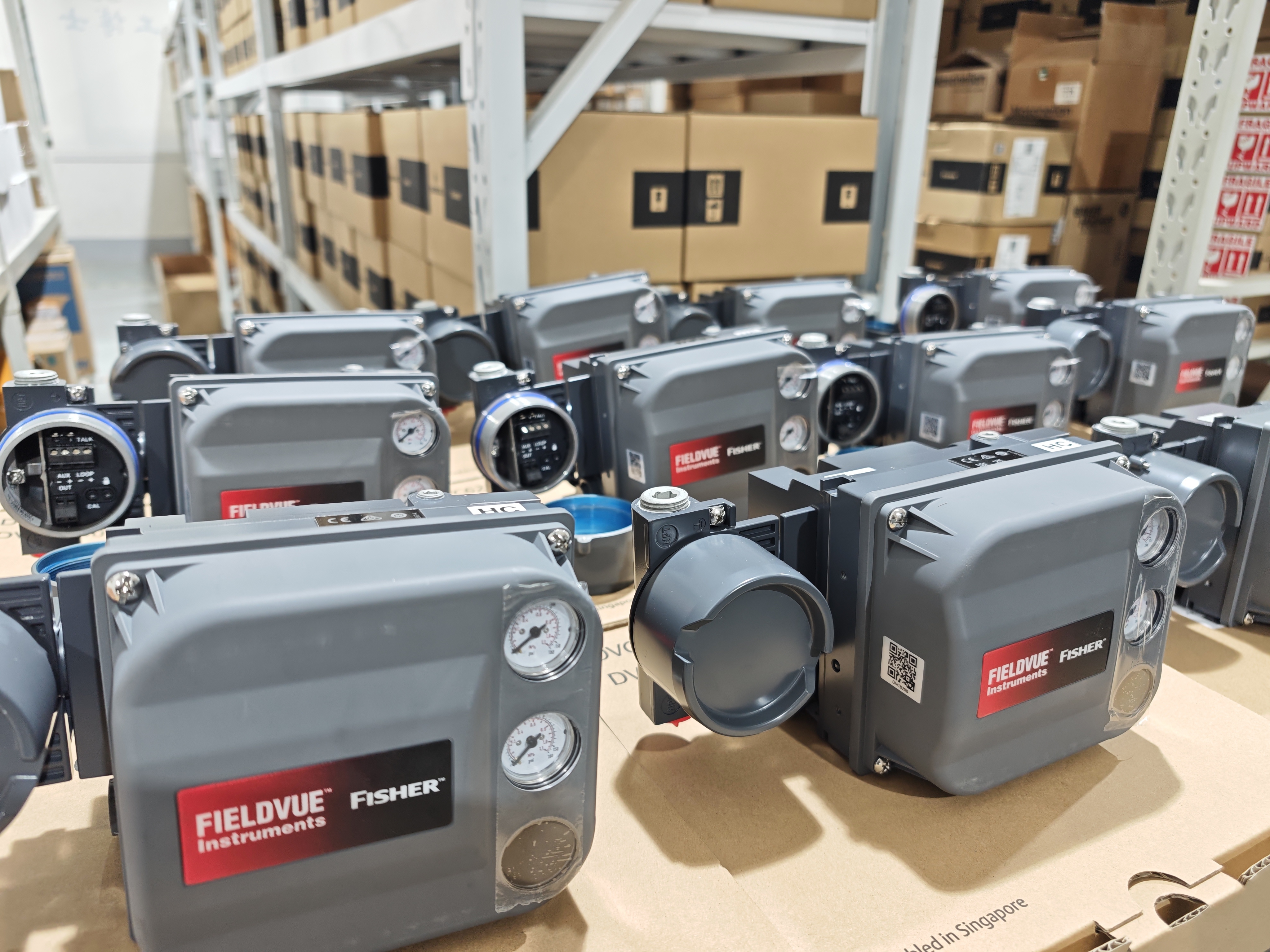

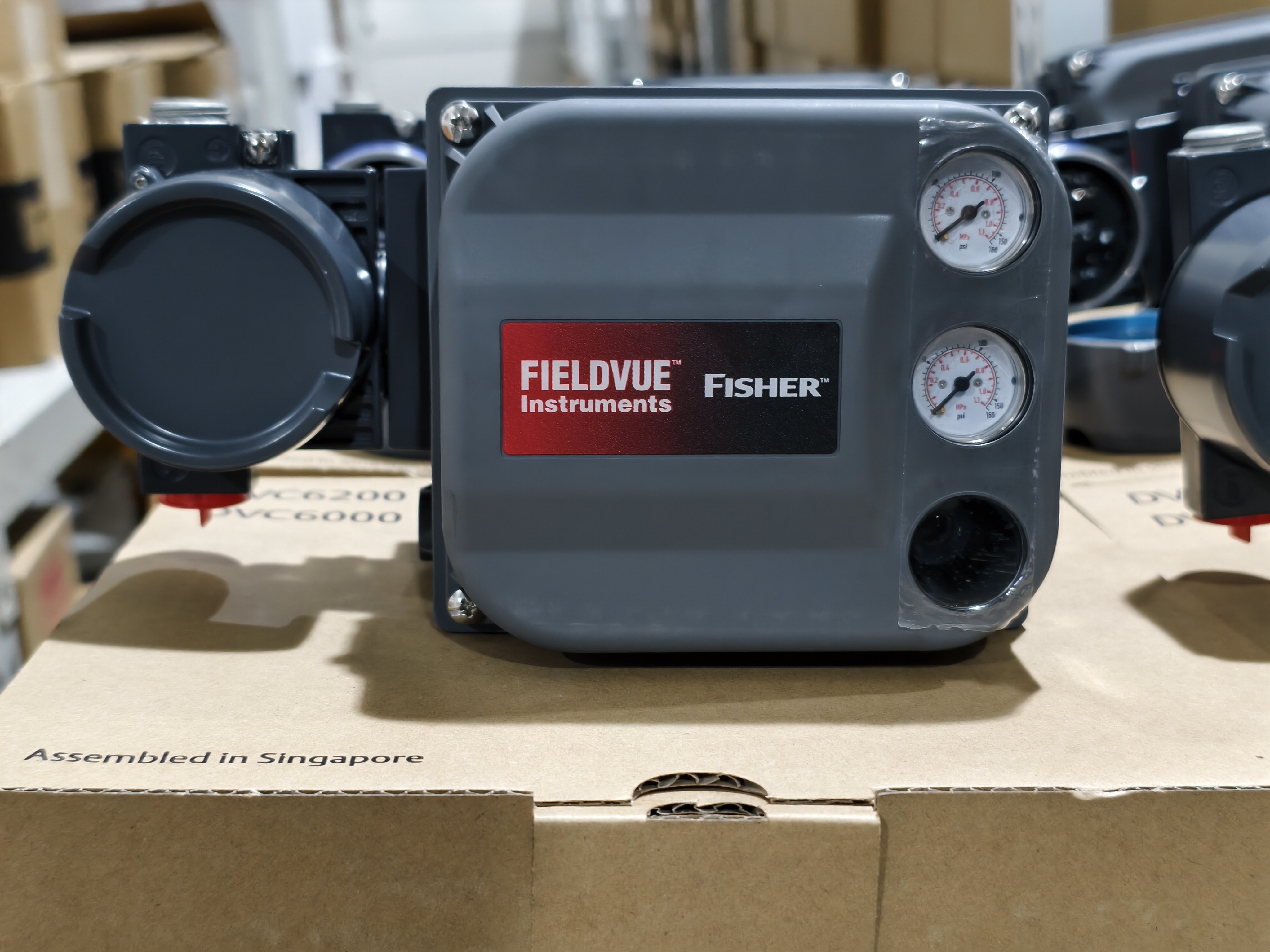

جهاز Fisher DVC6200 هو جهاز تحكم رقمي في الصمامات من FIELDVUE يستخدم اتصال HART للربط بين نظام التحكم ومشغل هوائي. يأخذ إشارة تحكم ثنائية الأسلاك 4-20 مللي أمبير وينتج خرجًا هوائيًا متناسبًا لتحديد موضع الصمام. تم بناء الوحدة لاستبدال أجهزة تحديد المواقع التناظرية على معظم المشغلات الهوائية دون الحاجة إلى أجزاء محول. مستشعر موضع مغناطيسي غير متصل يزيل تآكل الوصلات ويطيل عمر الدورة. وحدة الإلكترونيات المغلفة تقاوم الاهتزازات العالية وتقلبات درجات الحرارة وهواء المصنع المتسخ.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | فيشر |
| بروتوكول الاتصال | 4-20 مللي أمبير HART |
| إشارة الدخل | كهربائي |
| واجهة البيانات | سلكي |
| التشخيصات | نعم |
| أقصى ضغط مخرج | 145 رطل لكل بوصة مربعة |
| نوع التركيب | مركب مدمج |
| درجة حرارة التشغيل | درجة حرارة قياسية، درجة حرارة عالية |
| التحكم في الموضع | تحكم بالخنق، تشغيل/إيقاف |
| مصدر الطاقة | محلي |
| التحكم في العمليات | التدفق، الضغط، درجة الحرارة، المستوى |
| وسائط الإمداد | الهواء، الغاز الطبيعي، النيتروجين |
| تصنيف المنطقة | مقاوم للانفجار، آمن جوهريًا، FISCO، النوع N، مقاوم للهب، غير استثاري لـ FM |
| الشهادات | CSA، FM، ATEX، IECEx، CUTR، Peso، KGS، INMETRO، NEPSI، TIIS، معتمد للغاز الطبيعي، جهاز ختم فردي؛ موافقات بحرية: Lloyd‘s Register، Bureau Veritas، DNV، ABS |
| توافق المشغل (خطي) | مشغلات ذات ساق منزلقة خطية بسفر مقنن بين 6.35 مم / 0.25 بوصة و 606 مم / 23.375 بوصة. |
| توافق المشغل (دوار) | مشغلات دوارة بربع دورة بسفر مقنن بين 45 درجة و 180 درجة. |
| مادة الهيكل | سبيكة ألومنيوم نحاسية منخفضة A03600 (قياسي)؛ فولاذ مقاوم للصدأ (اختياري) |
| المواد المطاطية | نتريل (قياسي)؛ فلوروسليكون (درجة حرارة قصوى) |
| الوزن (DVC6200 ألومنيوم) | 3.5 كجم / 7.7 رطل |
| الوزن (DVC6200 فولاذ مقاوم للصدأ) | 8.6 كجم / 19 رطل |
| الوزن (DVC6205) | 4.1 كجم / 9 رطل |
| الوزن (DVC6215) | 1.4 كجم / 3.1 رطل |
| الحد الأدنى لجهد الطرف | 9.5 فولت تيار مستمر للتحكم التناظري؛ 10 فولت تيار مستمر لاتصال HART |
صناعة التطبيق
أثبت جهاز DVC6200 جدارته في صناعات التكرير، الكيماويات، النووية، النفط والغاز، الطاقة، اللب والورق، الأغذية والمشروبات، المياه والصرف الصحي، الأدوية، والمعادن والتعدين. يتعامل مع التحكم في العمليات لتطبيقات التدفق والضغط ودرجة الحرارة والمستوى.
مشاكل شائعة
الجهاز لا يتواصل: تحقق من مصدر الطاقة، جهد الطرف (يجب أن يكون 9-32 فولت تيار مستمر)، وموصلات الأسلاك على لوحة الأسلاك المطبوعة.
الصمام لا يتحرك من 0 إلى 100%: تحقق من التوصيلات الهوائية وضغط الإمداد؛ تحقق من أن كتلة الوظيفة في الوضع الصحيح.
خرج محول I/P خارج المواصفات: قد يشير إلى قاعدة وحدة معيبة، أو مرحل معيب، أو منظم 67CFR معيب.
نماذج الاستبدال
تم تصميم DVC6200 ليتم تركيبه بدلاً من تركيبات محددات المواقع التناظرية الحالية. إنه ترقية شائعة من وحدات DVC2000 القديمة. بالنسبة للعلامات التجارية الأخرى، تحقق من التركيب، ونطاق السفر، وبروتوكول الاتصال قبل الطلب.
