لمحة عامة عن المنتج

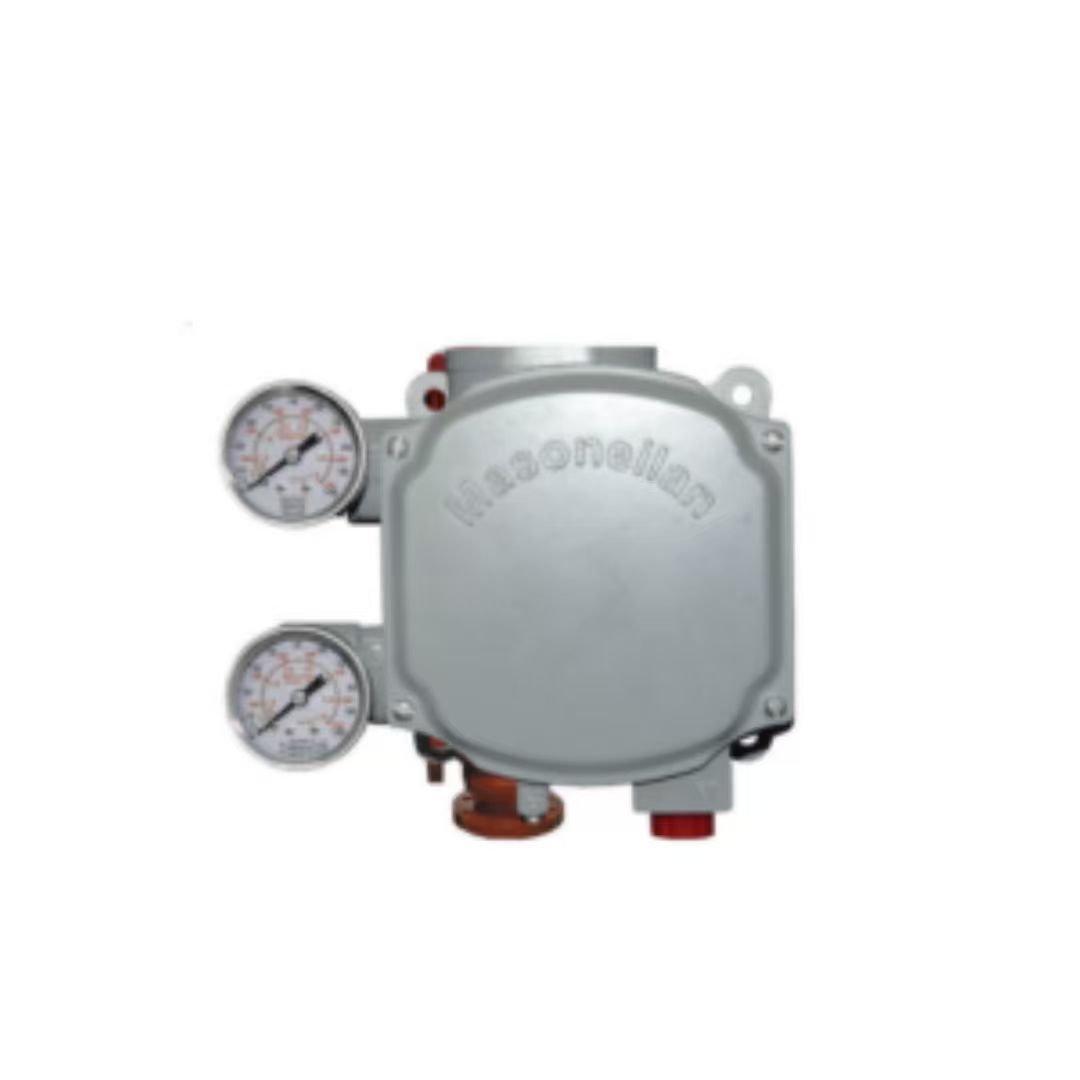

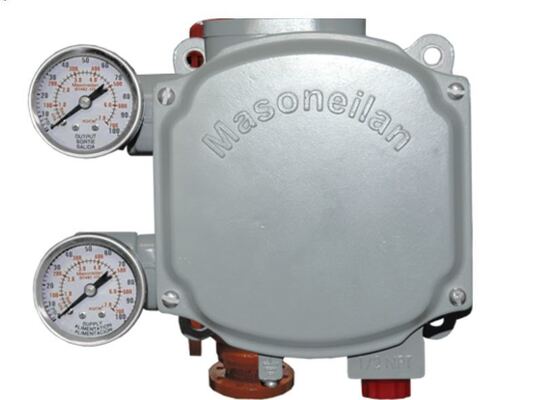

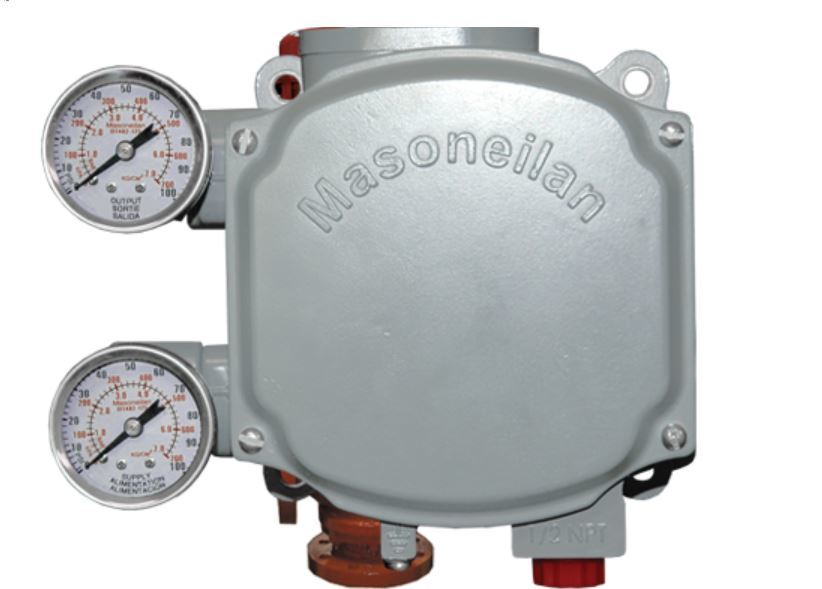

ماسونيلان SVI1000 هو جهاز تحديد موقع الصمامات الرقمي الذي يعمل بالطاقة الحلزونية ويستخدم الاتصالات HART. تم تصميمه لصمامات التحكم الهوائية ذات التصرف الواحد.نظام ردود فعل مغناطيسية بدون اتصال يزيل الروابط الميكانيكيةويتخلص الجهاز من التآكل ويتحصل على طاقته من حلقة 4-20mA، لذلك لا حاجة إلى إمدادات منفصلة.

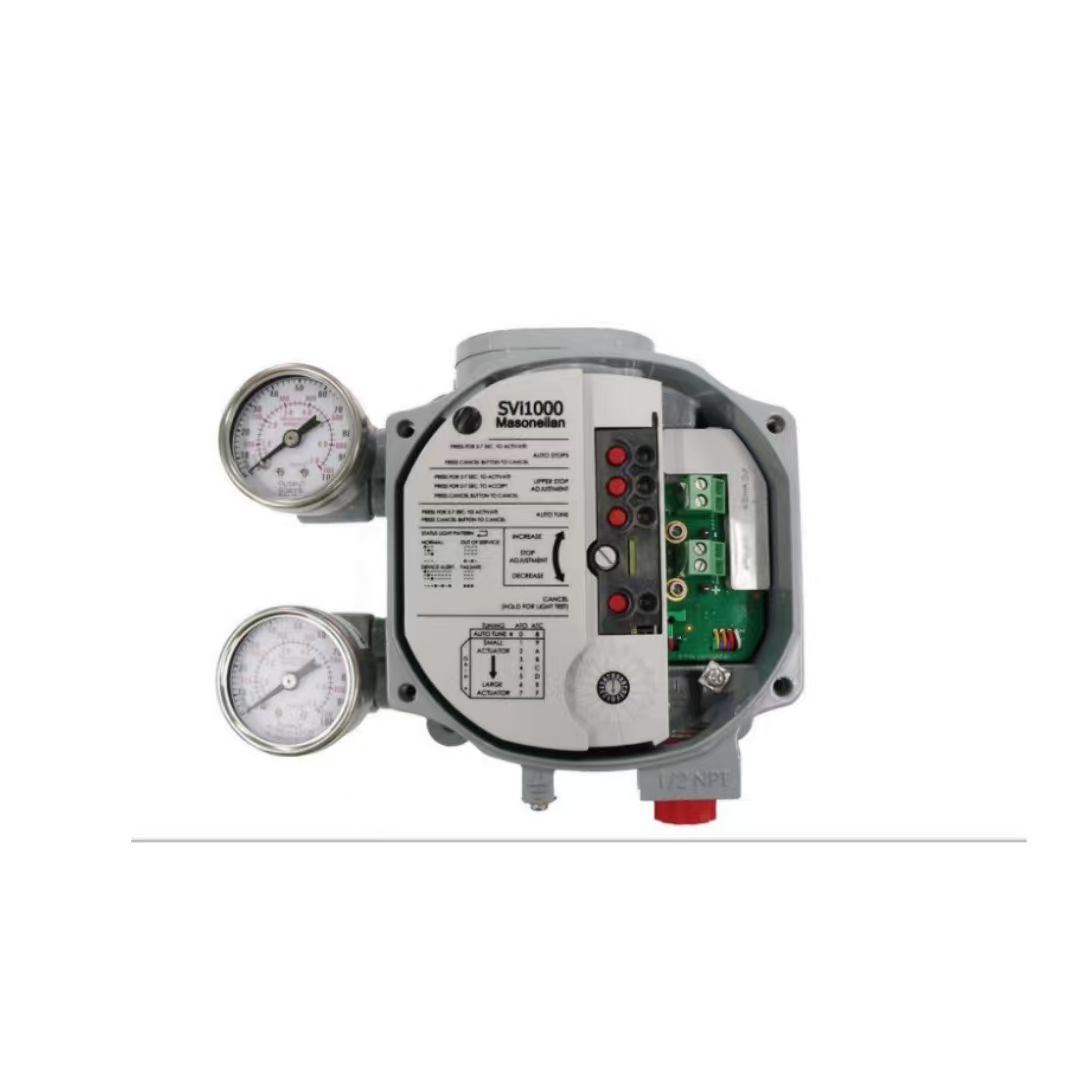

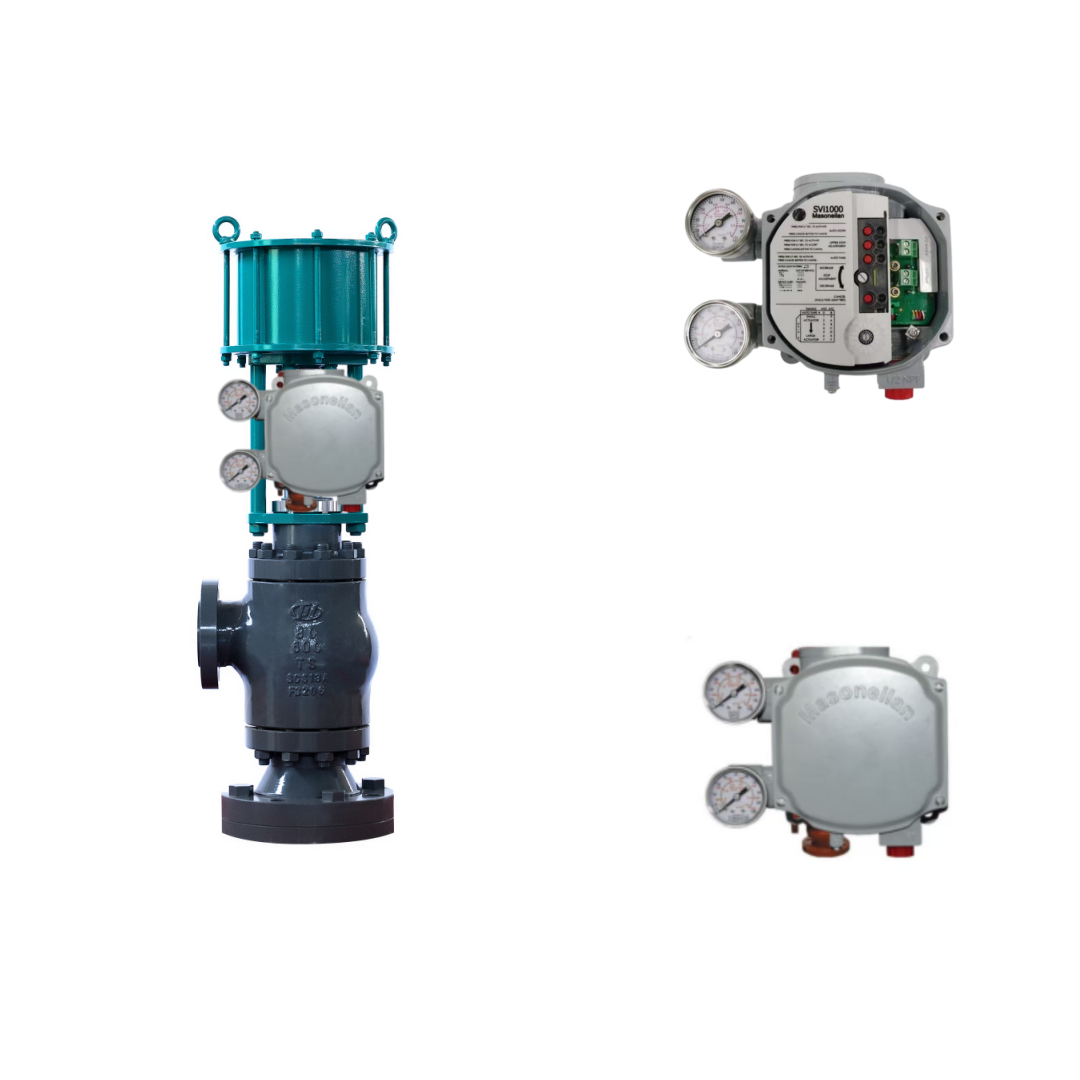

تتبع واجهة زر الضغط المحلية مع مؤشرات LED تخطيط زر واحد وظيفة واحدة. يمكن تكوين معظم الصمامات ومعايرتها في أقل من خمس دقائق.يمكن اختيار HART Revision 5 أو 7 في الميدانتتوفر مفتاحان متضمنان للحالة الصلبة لإشارة الموقع. تصميم التثبيت العالمي يناسب كلاً من المحركات الخطيّة والدورانيّة.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | ماسونيلان |
| بروتوكول الاتصال | HART (Rev. 5 أو Rev. 7 ، يمكن تحديد المجال) ، 4-20mA analog |
| إشارة الدخول | الكهربائية، تعمل بالدوائر |
| واجهة البيانات | مشبوهة |
| التشخيص | التشخيص الأساسي مع التنبيهات |
| ضغط الإمداد | 20 - 100 psi (1.4 - 7 بار) |
| نوع التثبيت | جهاز التشغيل مثبت |
| درجة حرارة العمل | -40°C إلى +85°C (-40°F إلى +185°F) |
| درجة حرارة التخزين | -50 درجة مئوية إلى +93 درجة مئوية (-58 درجة فهرنهايت إلى +200 درجة فهرنهايت) |
| تحكم الموقف | التخفيف / تعديل |
| التحكم في العملية | التدفق، الضغط، درجة الحرارة، المستوى |
| وسائل الإمداد | الهواء (جاف، خال من الزيت) |
| تصنيف المنطقة | آمنة بشكل جوهري، غير حارقة |
| الشهادات | ATEX، FM، FMc، IEC، CE |
| مواد السكن | سبيكة الألومنيوم منخفضة النحاس (ASTM 360) ، البرايمر الايبوكسي مع طبقة فوقية من البولي يوريثان الرمادية |
| تصنيف الحماية | IP66 / NEMA 4X |
| الوزن | 2 كجم (4.5 رطلا) |
| الحد الأدنى / الحد الأقصى للتيار | 3.2 mA / 24 mA |
| الجهد النهائي | 9 Vdc @ 20 mA |
| الاتصال الكهربائي | خيط داخلي واحد 1/2 NPT |
| الدقة | ± 0.5% من المقياس الكامل |
| التهاب النفس + المنطقة الميتة | ± 0.3% من المقياس الكامل |
| التكرار | ± 0.3% من المقياس الكامل |
| وقت البدء | < 500 ms |
| تأثير فقدان الطاقة الفوري | < 100 ms |
| إشارة الخروج | مفتاحان للحالة الصلبة قابلان للتكوين، 1A 30Vdc، NO أو NC |
| الخيارات | /G (المقاييس) ، /IM (العودة المغناطيسية المتكاملة) ، /SW (مفتاح الحالة الصلبة) |
صناعة التطبيقات
يستخدم Masoneilan SVI1000 في توليد الطاقة ومعالجة الكيماويات والتكرير والبتروكيماويات والنفط والغاز. وتشمل التطبيقات النموذجية مولدات توربينات البخار والمكثفات وأبراج التبريد ،مولدات بخار استرداد الحرارة، التقطير، المعالجة المائية، التكسير، الخلط، سلامة خط الأنابيب، وضغط الغاز.تركيبها البسيط والتغذية الراجعة المغناطيسية الموثوقة تجعلها مثالية للسيطرة الروتينية على الصمامات الروائية ذات التأثير الواحد.
مشاكل شائعة
جهاز تحديد الموقع لا يستجيب لإشارة الدخول: تحقق من أن ضغط التغذية ضمن 20-100 psi والاتصالات الهوائية آمنة. تحقق من أن وضع الجهاز مثبت على طبيعي.
الصمام يستجيب ببطء أو لا يستجيب على الإطلاق: تأكد من أن نقطة إعداد إمدادات الهواء أكبر من القيمة النهائية للربيع زائد 10 بي سي جي. بالنسبة لمحركات الحجم الكبير، تحقق من أن انخفاض إمدادات الهواء أثناء التعبئة أقل من 15٪.
تحذير عن خطأ في الموقع: قم بإجراء توقيع صمام باستخدام SVI1000 Basic DTM. تحقق من التعبئة الضيقة ، أو تراكم الجذع ، أو الاحتكاك في جهاز التشغيل. قم بإجراء ضبط تلقائي أو يدوي.
الطاقة الحدوديّة (جميع المصابيح مغلقة)التيار الدخالي أقل من 3.85 mA. زيادة التيار الحلق إلى 4 mA للتعديل والتشخيص.
فشل المعايرة: كان معايرة جهاز الاستشعار المدخل خارج النطاق المقبول. باستخدام معدات القياس الدقيقة، قم بعملية المعايرة وفقًا للحدود.
فشل في الأجهزة (SelfCheckError): قم بإيقاف تشغيل الكهرباء لمدة دقيقتين وإعادة تشغيلها. قم بإزالة الإنذار عن طريق ValVue أو HART Host. إذا استمر الفشل، قم باستبدال وحدة الإلكترونيات.
نماذج بديلة
ماسونيلان SVI1000 هو جهاز تحديد المواقع الرقمي الأساسي. للتطبيقات التي تتطلب تشخيص صمام متقدم،سلسلة SVI II AP أو SVI3 هي خيارات المستوى التالي من نفس خط المنتجاتبالنسبة للبدائل المتعددة، تحقق من تركيب جهاز التشغيل، ومدى السفر، وبروتوكول الاتصال قبل الطلب.
