لمحة عامة عن المنتج

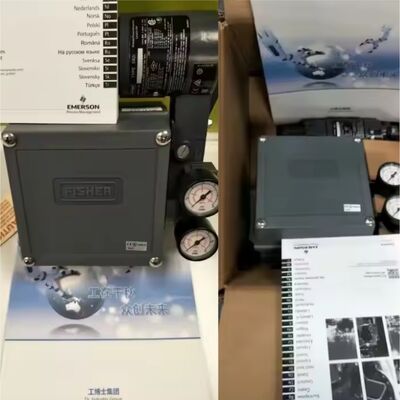

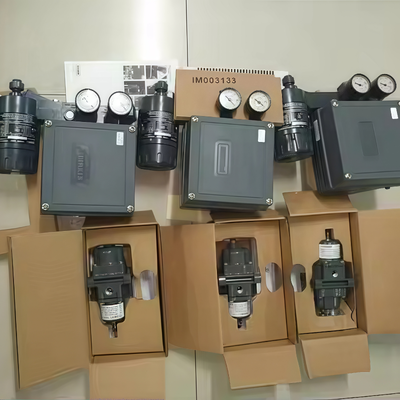

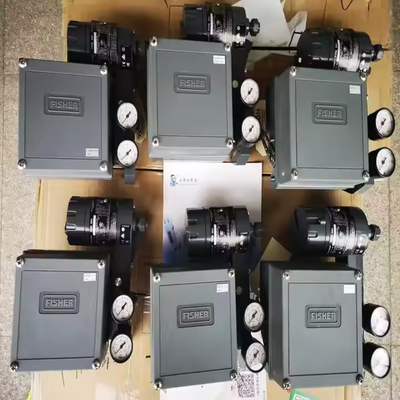

فيشر 3582i هو جهاز تحديد المواقع الكهربائي الرئوي لفلافات التحكم المنزلية التي تعمل بالشاشة. يجمع بين محول الكهربائي الرئوي 582i مع جهاز تحديد المواقع الكهربائي 3582.يتلقى المحول إشارة 4-20 mA DC و ينتج مخرجًا هوائيًا متناسبًا من خلال نظام فوهة / صفيحةهذه الإشارة الهوائية تدفع مرحلة الموقع، والتي تعدل ضغط إمدادات جهاز التشغيل للحفاظ على عمود الصمام في الموقف الذي يطلبه إشارة الدخول.
توفر الوحدة استجابة دقيقة وسريعة وتتحمل اهتزازات المصنع. استهلاك الهواء في الحالة الثابتة منخفض ، مما يدعم التشغيل الفعال.تصميم وحدات يسمح 582i محول أن تضاف إلى 3582 الموقع النيوماتيكي الموجودة في الميدان، وتحويله إلى تشغيل كهربائي.
يمكن ضبط الصفر والمسافة مع مفك ومفتاح بمجرد إزالة الغطاء. يمكن تبديل العمل المباشر والعكسي في الميدان.تغيرات ضغط الإمداد وحمل الصمام لها تأثير ضئيل على الأداءالصندوق والمواد الداخلية تتحمل الظروف القاسية، والهواء النزيف يطهر الأجزاء الداخلية للحماية الإضافية.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | (فيشر) |
| بروتوكول الاتصال | 4-20mA التناظرية |
| إشارة الدخول | الكهربائية |
| واجهة البيانات | مشبوهة |
| التشخيص | لا.. |
| نوع التثبيت | جهاز التشغيل مثبت |
| درجة حرارة العمل | درجة حرارة قياسية، درجة حرارة عالية |
| تحكم الموقف | تعديل |
| التحكم في العملية | التدفق، الضغط، درجة الحرارة، المستوى |
| وسائل الإمداد | الهواء |
| تصنيف المنطقة | مقاومة للانفجارات، آمنة بشكل جوهري، غير قابلة للحريق، غبار |
| الشهادات | CSA، FM، ATEX، IECEx، CUTR، Peso، KGS، INMETRO، NEPSI، RCM |
| إشارة الدخول (3582i) | 4-20 mA التيار المستمر المشترك، 30 VDC أقصى فولتاج الامتثال |
| إشارة الخروج | الضغط الهوائي حسب ما يتطلبه جهاز التشغيل، يصل إلى 95٪ من أقصى طاقة |
| العمل | مجال عكسي بين المباشرة والعكسية |
| ضغط الإمداد (الموصى به) | 0.3 بار (5 psi) فوق متطلبات المحرك |
| ضغط الإمداد (الحد الأقصى) | 3.4 بار (50 psig) أو ضغط مؤهل للجهاز التشغيلي ، أيهما أقل |
| الحد الأقصى للضغط المدخل | 2.4 بار (35 بي سي جي) |
| الدائرة المكافئة | 120 أوم من خلال ثلاث ثنائيات زينر 5.6 فولت |
صناعة التطبيقات

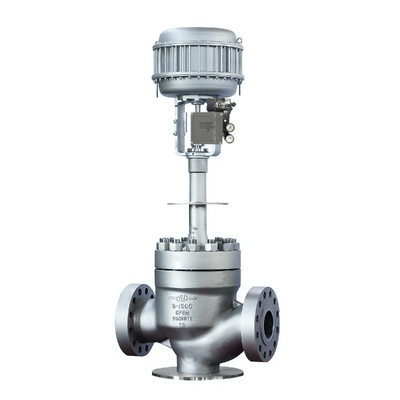

يستخدم 3582i في صناعات العمليات مع صمامات التحكم بالجذع المنزلق التي تعمل بواسطة الحجاب الحاجز. إنه يتعامل مع تدفق الضغط ودرجة الحرارة ومستوى التحكم.نطاق الصفر والمدى القابل للتعديل يغطي جميع إشارات المدخلات القياسية، بما في ذلك نطاقات مقسمة. يدعم مجموعة واحدة من أجهزة تحديد المواقع العديد من التطبيقات ، مما يسهل مخزون قطع الغيار في جميع أنحاء المصنع.
مشاكل شائعة
جهاز تحديد الموقع لا يستجيب لإشارة الدخول: تحقق من ضغط التغذية والاتصالات الهوائية. تحقق من عدم انسداد مجموعة الفوهة / الفاتحة وأن الإرسال يعمل.
موقف جذع الصمام لا يتطابق مع إشارة الدخول: تحقق من معايرة الصفر والمساحة التحقق من أن وضع الكاميرا يتطابق مع مسار وفعالية جهاز التشغيل
التشغيل غير المنتظم أو التذبذب: تحقق من وجود تسربات الهواء في الأنابيب والأدوات. تحقق من وجود اصطدام مفرط في حزمة الصمام أو المحرك.
تقلبات ضغط الإمداد تؤثر على الموقع: تأكد من أن ضغط الإمداد مستقر و ضمن النطاق الموصى به. تم تصميم 3582i لتقليل تأثير تغيرات ضغط الإمداد ، ولكن التقلبات الشديدة قد تسبب مشاكل.
نماذج بديلة
الـ3582i هو تصميم مركز هوائي قديمأجهزة التحكم بالصمامات الرقمية DVC6200 أو DVC2000 هي المكافئات الحديثة من نفس خط المنتجاتيمكن تثبيت محول 582i في الميدان على جهاز تحديد المواقع الجوي 3582 الحالي لترقيته إلى تكوين 3582i ،على الرغم من أن هذا قد يتطلب تغيير تركيب موقف ومدى إشارة الدخولبالنسبة للبدائل المتعددة، تحقق من تركيب جهاز التشغيل، ومدى السير، وتوافق إشارة الدخول قبل الطلب.
