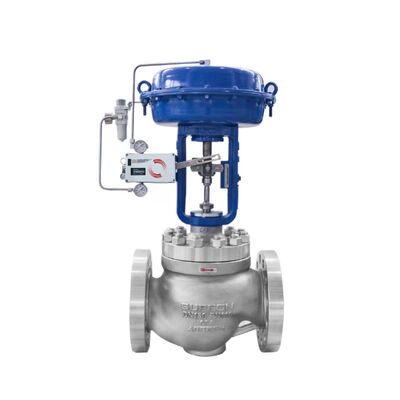

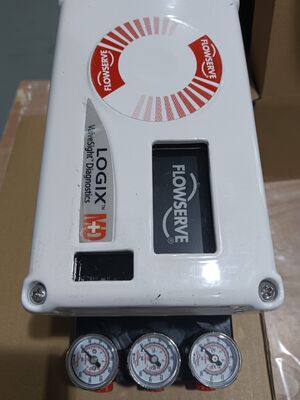

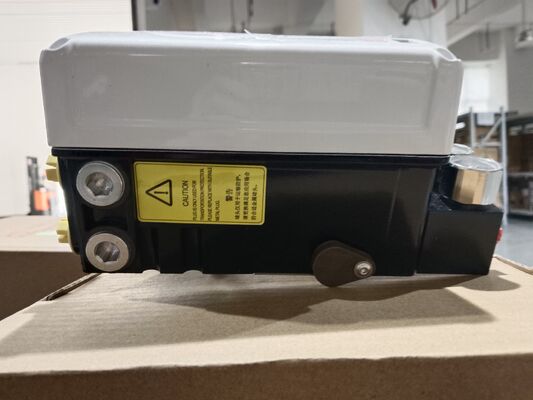

نظرة عامة على المنتج
جهاز Flowserve Logix 520MD هو جهاز تحديد موضع صمام رقمي عالي الأداء يستخدم اتصال HART. يقبل إشارة تحكم ثنائية الأسلاك 4-20mA ويوفر خرجًا هوائيًا متناسبًا مع مشغل الصمام. يتم تشغيل الوحدة بالكامل بواسطة إشارة الإدخال 4-20mA. يتحكم في المشغلات أحادية التأثير مع التركيبات الخطية والدوارة.
يستخدم جهاز تحديد الموضع خوارزمية ضبط كسب متعددة المتغيرات تسمح بتغييرات كبيرة مع الحد الأدنى من التجاوز مع الحفاظ على دقة عالية للتغييرات الصغيرة جدًا. تقوم إجراءات الضبط التلقائي بتدوير المشغل لتوليد استجابة مقاسة وتختار تلقائيًا قيم الكسب التي تحسن أداء المشغل. يسمح محدد معدل الكسب بضبط دقيق إضافي للكسب المحسوب. تتعامل مفاتيح DIP البسيطة مع وضع الضبط والإعدادات الشائعة الأخرى، بينما يوفر برنامج ValveSight وظائف تشخيص قياسية.
يقدم التصميم معايرة سريعة وسهلة ودقيقة مع المعايرة الذاتية واختيار الكسب القابل للتعديل. استهلاك الهواء في الحالة المستقرة منخفض، ويقدم تصميم التحكم ثنائي المراحل أوقات استجابة أسرع وتحكمًا أدق. تدعم الوحدة بروتوكولات HART 5 و 6 و 7، وهي مصنفة للاستخدام في المناطق الخطرة.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | Flowserve |
| بروتوكول الاتصال | HART 5، 6 و 7 |
| إشارة الإدخال | 4-20mA (HART)، سلكين |
| واجهة البيانات | سلكي |
| التشخيصات | وظائف تشخيص قياسية من خلال برنامج ValveSight |
| ضغط الإمداد | 1.5 إلى 6.0 بار (22 إلى 87 رطل لكل بوصة مربعة) |
| إشارة الخرج | هوائي (0 إلى 100٪ من ضغط إمداد الهواء) |
| الخطية | < ±1.0٪ نموذجي |
| التكرار | < 0.2٪ |
| النطاق الميت | < 0.2٪ |
| نوع التركيب | مشغلات دوارة وخطية؛ أحادية التأثير |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +80 درجة مئوية (-40 درجة فهرنهايت إلى +178 درجة فهرنهايت) |
| تصنيف الغلاف | IP66 / NEMA 4X |
| مادة الغلاف | ألومنيوم صناعي |
| الوزن | حوالي 3.5 كجم |
| الحد الأدنى لتيار التشغيل | 3.6 مللي أمبير (بدون AO)؛ 3.83 مللي أمبير (مع AO) |
| جهد الإمداد (الحد الأقصى) | 30 فولت تيار مستمر |
| استهلاك الهواء (الحالة المستقرة) | 0.08 نيوتن متر مكعب/ساعة @ 1.5 بار إلى 0.12 نيوتن متر مكعب/ساعة @ 6.0 بار |
| قدرة تدفق الخرج | حتى 7.0 نيوتن متر مكعب/ساعة @ 6.0 بار |
| الشهادات | ATEX، FM، CSA، SIL 2 |
| آمن جوهريًا | الفئة الأولى القسم 1 المجموعات A-D |
| غير قابل للاشتعال | الفئة الأولى القسم 2 المجموعات A-D |
صناعة التطبيق
يستخدم جهاز Flowserve Logix 520MD في صناعات النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة، ومعالجة المياه، والصناعات الدوائية. تشمل التطبيقات الرئيسية التحكم في خطوط الأنابيب والمشغلات، وتحديد موضع صمام المفاعل، وأتمتة تجاوز التوربينات، وتنظيم التدفق في المصانع، وعمليات الصمامات الصحية. تصنيفه المعتمد للمناطق الخطرة يجعله مناسبًا لبيئات العمليات الصعبة.
مشاكل شائعة
لا يومض مؤشر LED: التيار أقل من 3.6 مللي أمبير أو قطبية الأسلاك غير صحيحة. تحقق من أن تيار الإمداد لا يقل عن 3.6 مللي أمبير وتحقق من القطبية.
اتصالات متقطعة: مشاكل إشارة HART. تحقق من أن عرض نطاق مصدر التيار محدود بـ 25 هرتز. تحقق من طول الكابل ومقاومته. استخدم حاجز أمان جوهري متوافق.
الوحدة لا تستجيب للأوامر التناظرية: الوحدة في وضع الأوامر الرقمية أو حدث خطأ في المعايرة. قم بتغيير وضع الأوامر إلى تناظري. أعد معايرة الوحدة.
قراءة موضع الصمام ليست كما هو متوقع: تركيب مستشعر الموضع ليس عند 180 درجة، أو لم يتم معايرة الشوط، أو MPC نشط. أعد وضع المستشعر. قم بمعايرة الشوط.
الموضع مدفوع بالكامل إلى الفتح أو الإغلاق: لم يتم معايرة الشوط، أو لم يتم توصيل الحلقة الداخلية لمستشعر القاعة، أو تم تعيين إجراء الهواء بشكل خاطئ، أو تم عكس الأنابيب. قم بمعايرة الشوط. تحقق من توصيلات الأجهزة.
مطلوب معايرة الاحتكاك: لم يتم إجراء معايرة الاحتكاك منذ إعادة ضبط المصنع. قم بإجراء معايرة الاحتكاك باستخدام قائمة العرض، أو الجهاز المحمول باليد، أو DTM.
نماذج بديلة
سلسلة Flowserve Logix 520MD هي منصة تحديد موضع رقمية ناضجة. للتطبيقات التي تتطلب سلامة تكامل إضافية، يوفر متغير Logix 520MD+ ميزات محسنة. للتركيبات الأحدث، تعد Logix 3200MD و Logix 3800MD نماذج بديلة ضمن نفس عائلة المنتجات. بالنسبة للبدائل من بائعين مختلفين، تحقق من تركيب المشغل، ونطاق السفر، وبروتوكول الاتصال قبل الطلب.
