لمحة عامة عن المنتج

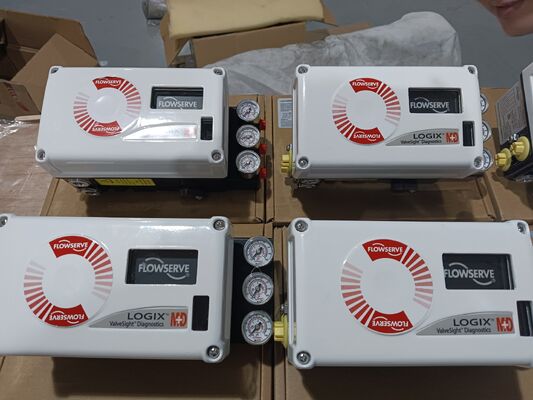

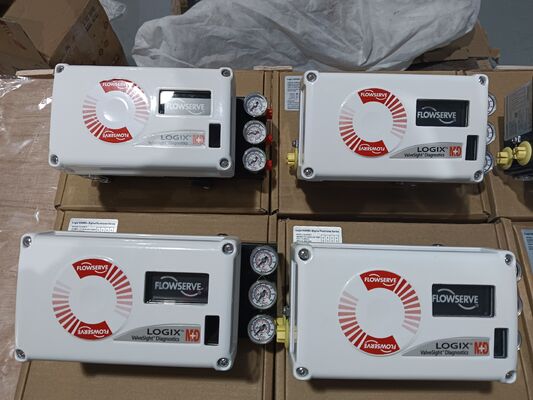

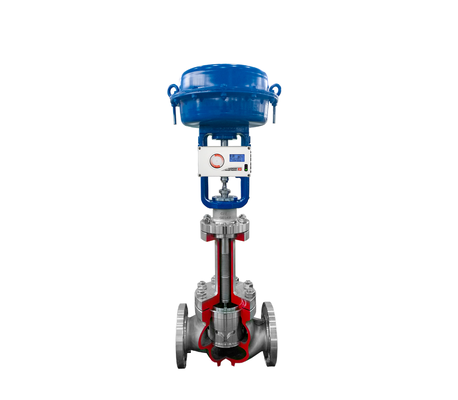

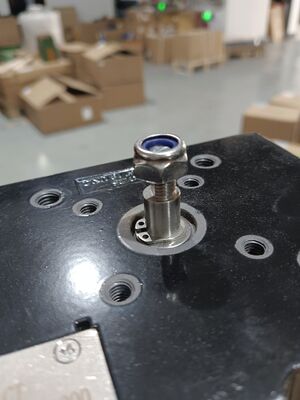

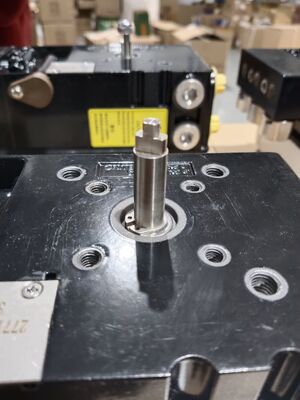

جهاز Flowserve Logix 520MD هو جهاز تحديد موقع الصمام الرقمي عالي الأداء الذي يتواصل عبر HART.انها تقبل اشارة التحكم 4-20mA سلكين وتوفر مخرجات هوائية متناسبة إلى محرك الصماميتم تشغيل الوحدة بالكامل بواسطة إشارة الدخول 4-20mA وتتحكم في محركات التشغيل ذات التصرف الواحد مع التثبيتات الخطية والدورية.
يستخدم جهاز تحديد الموقع خوارزمية ضبط مكاسب متعددة المتغيرات التي تسمح بتغييرات خطوة كبيرة مع الحد الأدنى من التجاوز مع الحفاظ على دقة عالية لتغييرات خطوة صغيرة جدًا.عملية ضبط تلقائي دورات المحرك لتوليد استجابة مقاسة وتختار تلقائيًا قيم مكاسب تحسين أداء المحرك. يسمح اختيار تعديل المكاسب بمزيد من ضبط الدقة للمكاسب المحسوبة. تتعامل مفاتيح DIP البسيطة مع وضع ضبط وإعدادات شائعة أخرى ،في حين أن برنامج ValveSight يوفر وظائف التشخيص القياسية.
يقدم التصميم معايرة سريعة وسهلة ودقيقة مع معايرة ذاتية واختيار مكاسب قابلة للتعديل. استهلاك الهواء في الحالة الثابتة منخفض ،و تصميم التحكم في مرحلتين يوفر أوقات استجابة أسرع والتحكم أكثر صرامةالوحدة تدعم HART 5 و 6 و 7 و تم تصنيفها للاستخدام في المناطق الخطرة
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | خدمة التدفق |
| بروتوكول الاتصال | هارت 5 و 6 و 7 |
| إشارة الدخول | 4-20mA (HART) ، سلكان |
| واجهة البيانات | مشبوهة |
| التشخيص | وظائف التشخيص القياسية من خلال برنامج ValveSight |
| ضغط الإمداد | 1.5 إلى 6.0 بار (22 إلى 87 بي سي جي) |
| إشارة الخروج | المياه (من 0 إلى 100٪ من ضغط إمدادات الهواء) |
| خطية | < ± 1.0 ٪ نموذجية |
| التكرار | < 0.2% |
| (ميت باند) | < 0.2% |
| نوع التثبيت | أجهزة التشغيل الدوارة والخطية؛ تعمل بمفردها |
| درجة حرارة العمل | -40°C إلى +80°C (-40°F إلى +178°F) |
| تصنيف الحجرة | IP66 / NEMA 4X |
| مواد السكن | الألومنيوم الصناعي |
| الوزن | حوالي 3.5 كجم |
| الحد الأدنى لتيار التشغيل | 3.6 mA (بدون AO) ؛ 3.83 mA (مع AO) |
| إمدادات الجهد (الحد الأقصى) | 30 VDC |
| استهلاك الهواء (حالة ثابتة) | 0.08 Nm3/h @ 1.5 bar إلى 0.12 Nm3/h @ 6.0 bar |
| قدرة تدفقات الإنتاج | ما يصل إلى 7.0 Nm3/h @ 6.0 bar |
| الشهادات | ATEX، FM، CSA، SIL 2 |
| آمنة في جوهرها | الدرجة 1 الفرقة 1 المجموعات A-D |
| غير محرقة | الفئة 1 القسم 2 المجموعات A-D |
صناعة التطبيقات
يستخدم Flowserve Logix 520MD في صناعات النفط والغاز، ومعالجة الكيماويات، وتوليد الطاقة، ومعالجة المياه، والصناعات الدوائية. وتشمل التطبيقات الرئيسية التحكم في خطوط الأنابيب والمحركات،وضع صمام المفاعل، أتمتة دورة التوربين، تنظيم التدفق في المصانع، وعمليات الصمامات الصحية. تصنيف المنطقة الخطرة المعتمدة يجعلها مناسبة لبيئات العمليات المطالبة.
مشاكل شائعة
لا تومض LED: التيار أقل من 3.6 mA أو قطبية الأسلاك غير صحيحة. تحقق من أن التيار التنفيذي لا يقل عن 3.6 mA وفحص القطبية.
الاتصالات الغير منتظمة: مشاكل إشارة HART. تحقق من أن عرض النطاق الترددي للصدر الحالي محدود إلى 25 هرتز. تحقق من طول الكابل والمعوقة. استخدم حاجز سلامة متوافق.
الوحدة لا تستجيب لأوامر التناظرية: الوحدة في وضع الأوامر الرقمية أو حدث خطأ في المعايرة. تغيير وضع الأوامر إلى التناظرية. إعادة معايرة الوحدة.
قراءة وضعية الصمام ليست كما هو متوقع: جهاز استشعار الموقف غير مثبت على 180 درجة، السباق غير معايرة، أو MPC نشطة. جهاز استشعار إعادة الموقع. ضربة معايرة.
وضعية القيادة مفتوحة بالكامل أو مغلقةالسكتة الدماغية غير معايرة، الحلقة الداخلية لمستشعر هول غير متصلة، وضع عمل الهواء الخاطئ، أو أنبوب عكس.
مطلوب معايرة الاحتكاك: لم يتم إجراء معايرة الاحتكاك منذ إعادة تعيين المصنع. أداء معايرة الاحتكاك باستخدام قائمة العرض أو المحمول أو DTM.
نماذج بديلة
سلسلة Flowserve Logix 520MD هي منصة تحديد المواقع الرقمية الناضجة. للتطبيقات التي تتطلب سلامة إضافية ، يوفر متغير Logix 520MD + ميزات محسنة.بالنسبة للمنشآت الجديدة، فإن Logix 3200MD و Logix 3800MD هي نماذج بديلة ضمن عائلة المنتجات نفسها.و بروتوكول الاتصال قبل الطلب.
