نظرة عامة على المنتج

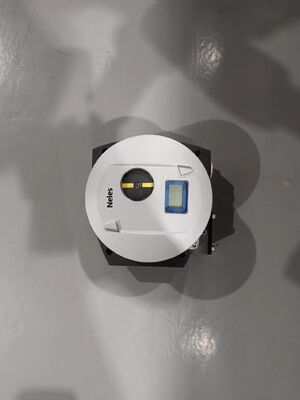

Neles ND9000 هو جهاز تحكم في الصمامات ذكي يعتمد على المتحكم الدقيق، مصمم للتحكم الدقيق والموثوق في المشغلات الهوائية. يعمل إما عبر حلقة 4-20mA أو اتصال Fieldbus، ويراقب باستمرار إشارة الأوامر ويقارنها بموضع الصمام الفعلي، مما يجعل تعديلات في الوقت الفعلي للمشغل. ND9000 متوافق مع جميع مشغلات الصمامات تقريبًا في جميع القطاعات الصناعية.
قياس الموضع بدون تلامس يلغي التآكل الميكانيكي في مسار التغذية الراجعة. نفس الوحدة تدعم الصمامات الدوارة والخطية، وكذلك المشغلات أحادية التأثير وثنائية التأثير. التشغيل سريع باستخدام واجهة المستخدم المحلية (LUI) أو التكوين عن بعد DTM/EDD. تتيح ميزة معايرة نقطة واحدة التركيب على الصمامات قيد الخدمة دون انقطاع العملية.
يحمل ND9000 شهادة SIL 2 من TÜV وفقًا لـ IEC 61508. يوفر تشخيصات شاملة: تشخيص ذاتي، تشخيص عبر الإنترنت، تشخيص الأداء، وتشخيص الاتصال. يسجل الجهاز ما يصل إلى 8000 إنذار عبر الإنترنت وتذكيرات صيانة مع احتفاظ بالبيانات لمدة 25 عامًا. تتيح قدرات التشخيص المتقدمة للمشغلين تتبع احتكاك الصمام وقوة الزنبرك وحالة التآكل للصيانة التنبؤية.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | نيلس |
| بروتوكول الاتصال | HART 6 أو 7؛ FOUNDATION Fieldbus؛ Profibus PA |
| إشارة الدخل | 4-20mA (HART)؛ Fieldbus |
| واجهة البيانات | سلكي |
| التشخيصات | تشخيص ذاتي؛ تشخيص عبر الإنترنت؛ تشخيص الأداء؛ تشخيص الاتصال؛ توقيع الصمام عبر الإنترنت؛ عرض الأداء |
| ضغط الإمداد | 1.4–8 بار (20–115 رطل لكل بوصة مربعة) |
| نوع التركيب | الصمامات الدوارة والخطية؛ المشغلات أحادية وثنائية التأثير |
| درجة حرارة التشغيل | -40°C إلى +85°C (-40°F إلى +185°F)، قياسي؛ -53°C إلى +85°C (-63°F إلى +185°F)، إصدار قطبي |
| دقة تحديد الموضع | ±0.1% من المقياس الكامل |
| النطاق الميت | ≤0.1% |
| التفاوت | <0.5% |
| حماية الغلاف | IP66 / NEMA 4X |
| مادة الغلاف | ND9100: سبيكة ألومنيوم مؤكسد + غطاء بوليمر؛ ND9200: ألومنيوم مؤكسد + زجاج مقسّى؛ ND9300/9400: فولاذ مقاوم للصدأ 316 بالكامل |
| الوزن (ND9100) | حوالي 1.8 كجم |
| وصلات الهواء | G 1/4 (ND9100)؛ 1/4 NPT (ND9200) |
| نطاق السفر الخطي | 10–120 مم |
| نطاق السفر الدوراني | 45–95° (نطاق القياس 110° مع عمود تغذية راجعة يدور بحرية) |
| الشهادات | SIL 2 (TÜV، IEC 61508)؛ ATEX، IECEx، INMETRO، cCSAus، CCOE/PESO، KOSHA، NEPSI |
| برنامج الاتصال | FDT/DTM؛ EDD |
صناعة التطبيق
يتم نشر Neles ND9000 في صناعات النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة، واللب والورق، والتعدين، والأتمتة الصناعية العامة. تشمل التطبيقات النموذجية التحكم في خطوط الأنابيب والمشغلات، وتحديد موضع صمام المفاعل، وأتمتة تجاوز التوربينات، وتنظيم التدفق، والتحكم في تعويم التعدين. يتكامل الجهاز مع جميع أنظمة DCS الرئيسية ويدعم مجموعات التركيب للمشغلات من طرف ثالث. تتوفر إصدارات معتمدة بحريًا للتركيبات البحرية.
مشاكل شائعة
فشل المعايرة بسبب خروج موضع الصمام عن النطاق: تحقق من ضغط إمداد الهواء. بالنسبة للمشغلات ثنائية التأثير، اضبط الضغط أقل بحوالي 10 PSI من الحد الأدنى المتوقع للإمداد. بالنسبة للمشغلات أحادية التأثير، لا تتجاوز الضغط المقنن للمشغل. تحقق من أن مشبك H على ذراع التغذية الراجعة مستوٍ ومستقيم ومتوافق مع عمود تغذية الصمام.
خطأ / سفر قصير جدًا: اكتشف الموضع أن تغيير زاوية عمود التغذية الراجعة الفعلي لم يصل إلى الحد الأدنى للقياس الكهربائي أثناء المعايرة التلقائية. تحقق من محاذاة التركيب ووصلة التغذية الراجعة.
خطأ / انحراف التحكم: ينحرف موضع الصمام عن نقطة الضبط بما يتجاوز الحد المحدد. تحقق من التصاق الصمام، أو زيادة الاحتكاك، أو مشاكل إمداد الهواء.
تحذير اكتشاف الصيد: تم اكتشاف تذبذب الصمام. قم بتغيير مستوى الأداء إلى أقل حدة لتحقيق استقرار الصمام. تحقق من أن سعة صمام الملف كافية للمشغل.
فشل معايرة الموضع: تحقق من معلمات التكوين وتركيب وحدة التحكم. تحقق من أن عمود وحدة التحكم محاذٍ بشكل صحيح.
فشل مستشعر درجة الحرارة: فشل قياس درجة الحرارة. انخفضت دقة القياسات. استبدل جهاز ND في فرصة الصيانة التالية.
ضغط الإمداد خارج الحدود: تجاوز ضغط الإمداد ظروف التشغيل المحددة. تحقق من منظم إمداد الهواء ومخرج الضاغط.
نماذج الاستبدال
Neles ND9000 هي منصة تحكم في الصمامات ذكية ناضجة. بالنسبة للتركيبات القديمة، فإن مواضع ND7000 هي أسلاف مباشرة - يعمل ND9000 كترقية وظيفية مع تشخيصات محسّنة وخيارات Fieldbus. ND9103HX8T و ND9106HX8T هي متغيرات نماذج محددة ضمن سلسلة ND9000 توفر شهادة محسّنة مقاومة للانفجار. بالنسبة للبدائل من بائعين مختلفين، تحقق من تركيب المشغل ونطاق السفر وبروتوكول الاتصال قبل الطلب.
