نظرة عامة على المنتج

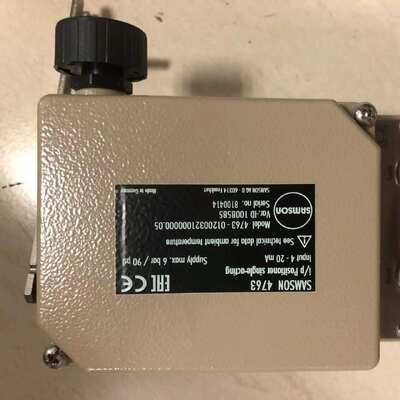

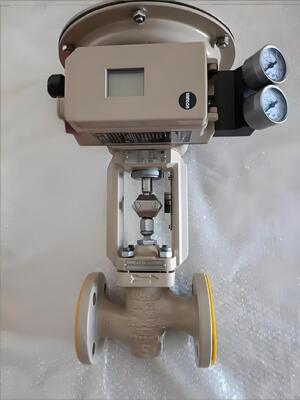

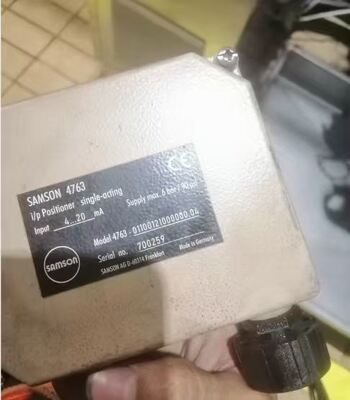

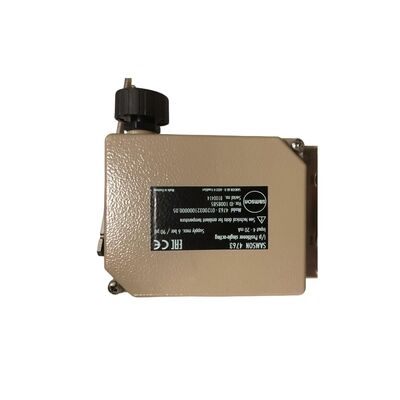

سامسون 4763 هو جهاز تحديد موضع كهروهواء مدمج مخصص للتركيب على صمامات التحكم الهوائية. إنه جهاز أحادي التأثير يقارن إشارة الدخل لنظام التحكم مع موضع جذع الصمام الفعلي ثم يرسل ضغطًا هوائيًا مطابقًا إلى المشغل. الغلاف مصنوع من الألومنيوم المصبوب، ويمكن تركيب الوحدة في أي اتجاه دون التأثر بالاهتزازات الميكانيكية. يمكن عكس اتجاه التشغيل في الميدان. تسمح نطاق التناسب القابل للتعديل وسعة خرج الهواء بالضبط الدقيق للتطبيقات المحددة. يقبل 4763 إشارة كهربائية 4-20mA أو 1-5mA. يستخدم نظام قوة التوازن للرفرف والفوهة. تسمح مقاييس الضغط الاختيارية بمراقبة ضغط الهواء المزود وضغط الإشارة.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | سامسون |
| بروتوكول الاتصال | HART (اختياري) |
| إشارة الدخل | 4(0) إلى 20 مللي أمبير؛ 1 إلى 5 مللي أمبير |
| واجهة البيانات | سلكي |
| التشخيصات | بدون تشخيصات الصمام (قياسي) |
| ضغط الإمداد | 1.4 إلى 6 بار (20 إلى 90 رطل لكل بوصة مربعة) |
| نوع التركيب | مشغل خطي، أحادي التأثير؛ دوار (عبر الملحق) |
| السفر المقدر | 7.5 إلى 90 ملم |
| زاوية الفتح | حتى 90 درجة |
| درجة حرارة التشغيل | -20 إلى +80 درجة مئوية |
| حماية الغلاف | IP 54 |
| مادة الغلاف | الألومنيوم المصبوب |
| وصلات الهواء | G 1/4 |
| الحساسية | <0.1% |
| التفاوت | <0.5% |
| حماية من الانفجار | النوع 4763-0: بدون؛ النوع 4763-1: ATEX Ex ia IIC T6؛ النوع 4763-8: EEx nA |
| الشهادات | ATEX، IECEx (حسب الإصدار) |
| برنامج الاتصال | غير قابل للتطبيق |
صناعة التطبيق
يستخدم سامسون 4763 في المعالجة الكيميائية والبتروكيماوية، وتوليد الطاقة، واللب والورق، والأتمتة الصناعية العامة. إنه مناسب لخدمة الخنق والتطبيقات التي تتطلب تحديد موضع دقيق للصمام. التصميم المدمج ومقاومة الاهتزاز تجعله مناسبًا لبيئات العمليات الصعبة.
مشاكل شائعة
جهاز تحديد الموضع لا يستجيب لإشارة الدخل: تحقق من أن ضغط الإمداد ضمن 1.4 ~ 6 بار. تحقق من أن وصلات الهواء محكمة. تحقق من أن مجموعة الفوهة ليست مسدودة.
موضع الصمام لا يتطابق مع إشارة الدخل: تحقق من إعداد نطاق التناسب (P-band). تحقق من أن اتجاه التشغيل (مباشر أو عكسي) تم تعيينه بشكل صحيح. أعد معايرة نقطة الصفر.
تشغيل غير منتظم أو تذبذب: افحص تسرب الهواء في الأنابيب والتجهيزات. تحقق من وجود احتكاك مفرط في حشوة الصمام أو المشغل. تحقق من أن إعداد سعة خرج الهواء مناسب.
خطأ في معايرة نقطة الصفر: نقطة الصفر خارج النطاق. تحقق من التركيب وأعد ضبط نقطة الصفر.
ضغط إمداد منخفض: تحقق من أن ضغط الإمداد يلبي الحد الأدنى المطلوب وهو 1.4 بار. تحقق من منظم إمداد الهواء.
نماذج الاستبدال
سيتم إيقاف سامسون 4763 في المستقبل القريب. البديل المباشر هو TROVIS 3730-1، وهو الجيل التالي من جهاز تحديد الموضع الذكي مع اتصال HART وميزات محسنة. النوع 3767 متاح أيضًا كبديل. 4763 هو سلف لسلسلة 3730 ويشترك في توافق تركيب مماثل. بالنسبة للبدائل من بائعين مختلفين، تحقق من تركيب المشغل ونطاق السفر وبروتوكول الاتصال قبل الطلب.
