نظرة عامة على المنتج

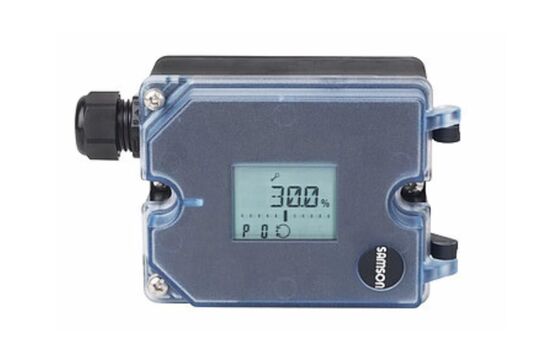

سامسون 3725 هو جهاز تحديد موضع كهروميكانيكي مدمج ومعايرة ذاتية لصمامات الكرة والصمامات الدوارة الهوائية. إنه جهاز أحادي التأثير يقارن إشارة التحكم من النظام مع موضع جذع الصمام الفعلي أو زاوية الفتح، ثم يرسل خرجًا هوائيًا متناسبًا إلى المشغل. يلغي الاستشعار المغناطيسي غير المتصل التآكل الميكانيكي في مسار التغذية الراجعة. الوحدة تقاوم التأثيرات البيئية وطرق البخار. تجعل المفاتيح السعوية الثلاث وشاشة LCD مع اتجاه قراءة قابل للتحديد التشغيل بديهيًا من أي موضع تركيب. يتم تخزين جميع المعلمات في ذاكرة EEPROM غير المتطايرة للحماية من انقطاع التيار الكهربائي. يعني بدء التشغيل التلقائي المتغير مع المعلمات المحددة مسبقًا أنه لا يلزم تعديل سوى الانحرافات عن القيم القياسية. تتوفر وظيفة إغلاق محكمة، ويتم مراقبة نقطة الصفر باستمرار.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | سامسون |
| بروتوكول الاتصال | HART (اختياري) |
| إشارة الدخل | 4 إلى 20 مللي أمبير، وحدة سلكية مزدوجة |
| واجهة البيانات | سلكي |
| التشخيصات | مراقبة نقطة الصفر المستمرة |
| ضغط الإمداد | الحد الأقصى. 7 بار |
| نوع التركيب | مشغلات خطية ودوارة؛ أحادية التأثير |
| السفر (قابل للتعديل) | 3.75 إلى 50 مم |
| زاوية الفتح | 24 إلى 100 درجة |
| درجة حرارة التشغيل | -25 إلى +80 درجة مئوية |
| حماية الغلاف | IP 66 |
| مادة الغلاف | PPA (بولي فثالاميد)، مقاوم للأشعة فوق البنفسجية |
| وصلات الهواء | G 1/4 أو 1/4 NPT |
| الحد الأدنى للتيار | 3.8 مللي أمبير |
| مقاومة الحمل | الحد الأقصى. 6.3 فولت (315 أوم عند 20 مللي أمبير) |
| منحنيات الخصائص | 3 منحنيات سفر، 9 منحنيات زاوية دوران |
| حماية من الانفجار | النوع 3725-000: بدون؛ النوع 3725-110: ATEX؛ النوع 3725-113: GOST؛ النوع 3725-130: CSA |
| الشهادات | شهادة بناء السفن |
صناعة التطبيق
يستخدم سامسون 3725 في المعالجة الكيميائية والبتروكيماوية، وتوليد الطاقة، والأتمتة الصناعية العامة. إنه مناسب لخدمة الاختناق والتطبيقات التي يكون فيها التصميم المدمج والتشغيل السهل والمتانة ضرورية. تم تطوير جهاز تحديد الموضع للاستخدام العالمي على المشغلات الخطية والدوارة.
مشاكل شائعة
جهاز تحديد الموضع لا يستجيب لإشارة الدخل: تحقق من ضغط الإمداد (الحد الأقصى 7 بار). تحقق من أن وصلات الهواء محكمة.
موضع الصمام لا يتطابق مع إشارة الدخل: تحقق من إعداد منحنى الخصائص. تحقق من أن اتجاه التشغيل مضبوط بشكل صحيح. أعد معايرة نقطة الصفر.
تشغيل متقطع أو تذبذب: افحص تسرب الهواء في الأنابيب والتجهيزات. تحقق من وجود احتكاك مفرط في حشوة الصمام أو المشغل.
خطأ في معايرة نقطة الصفر: نقطة الصفر خارج النطاق. تحقق من التركيب وأعد ضبط نقطة الصفر.
خطأ في التهيئة: تحقق من ضغط الإمداد واتصال مستشعر السفر. تحقق من أن الصمام غير عالق.
نماذج الاستبدال
سامسون 3725 هو منصة تحديد موضع مدمجة. TROVIS 3730-1 هو بديل مباشر مع اتصال HART وميزات محسنة. النوع 3724 متاح أيضًا كبديل في نفس السلسلة. بالنسبة للبدائل بين البائعين، تحقق من تركيب المشغل ونطاق السفر وبروتوكول الاتصال قبل الطلب.
