لمحة عامة عن المنتج

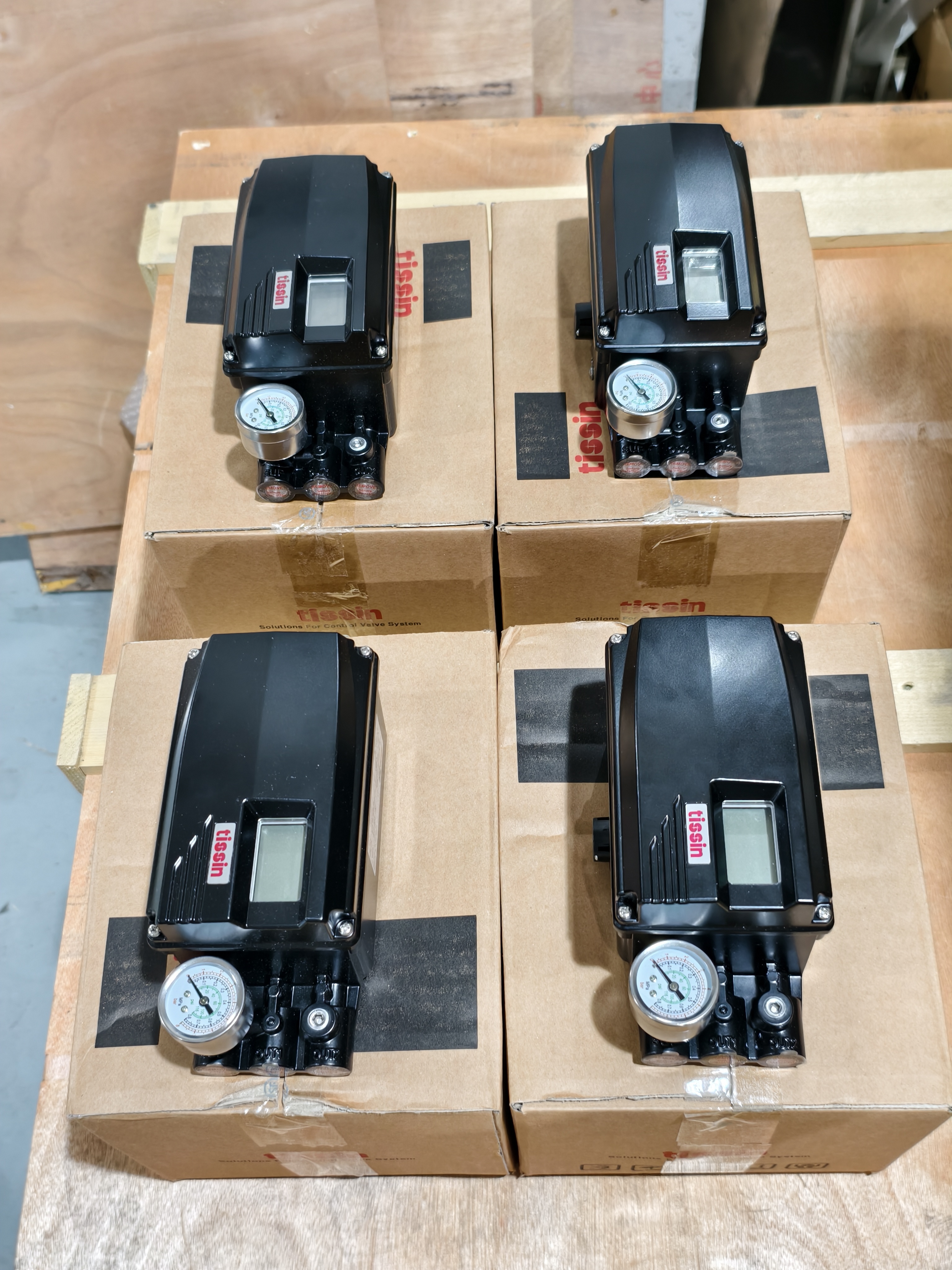

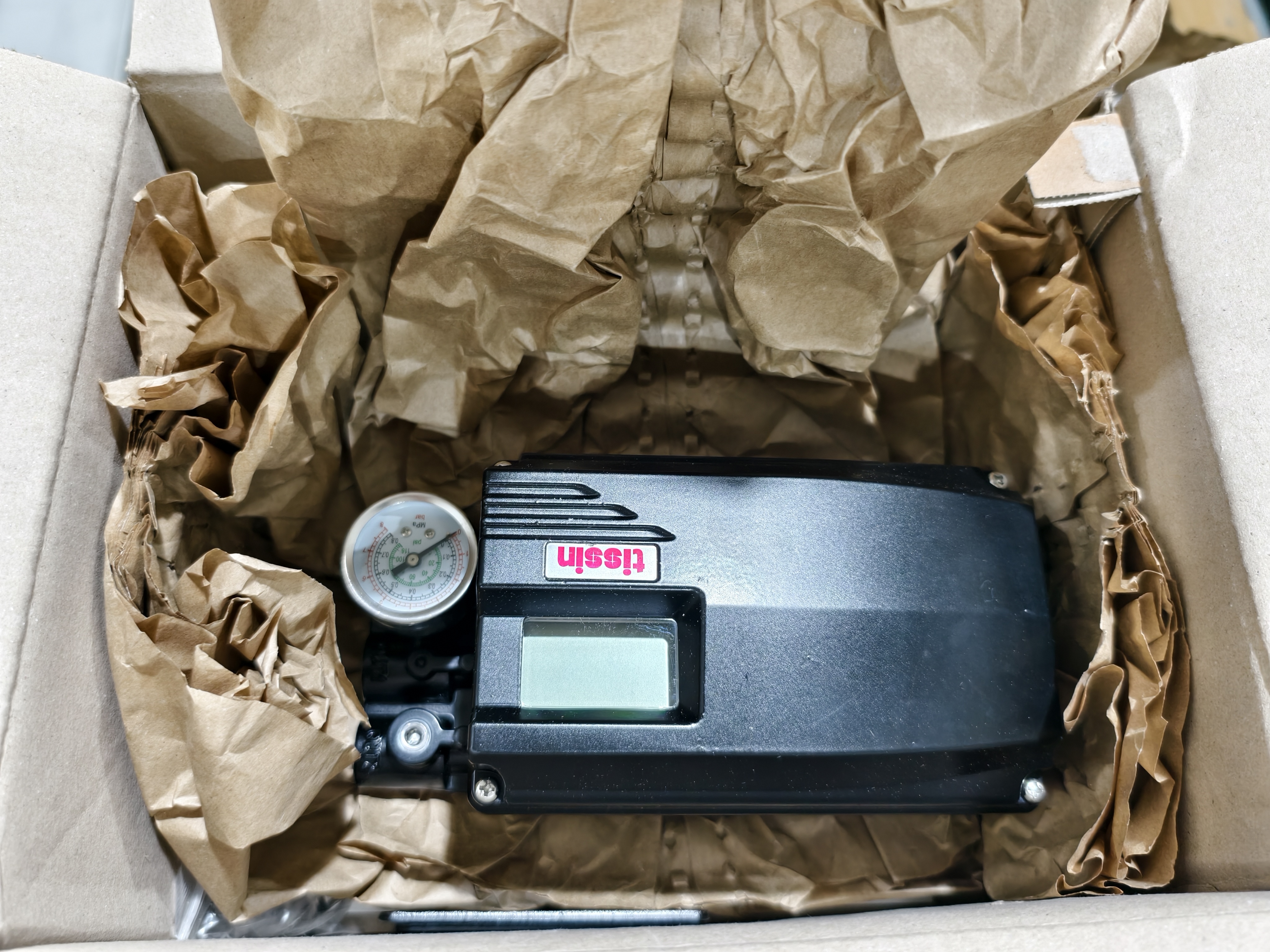

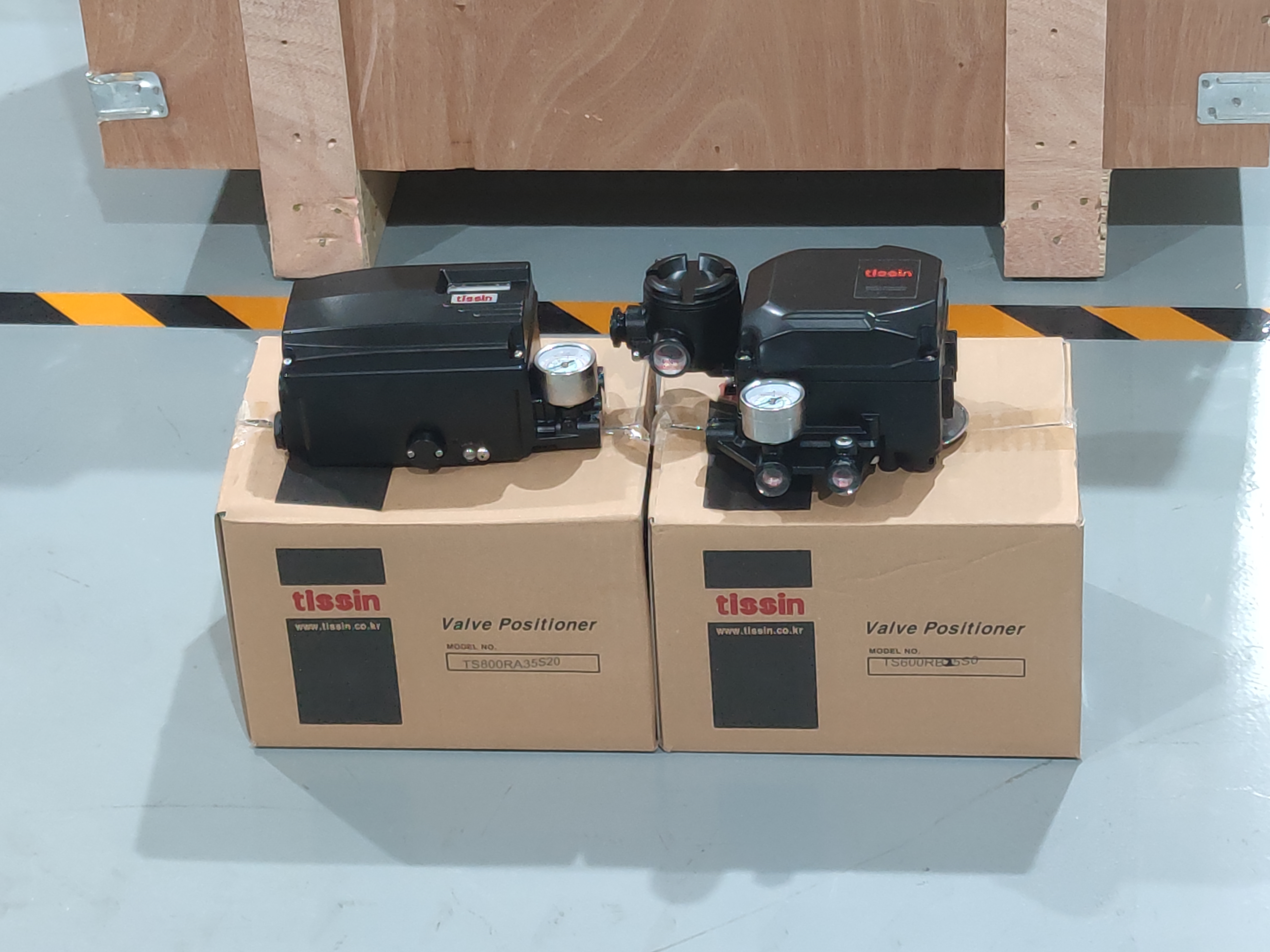

تيسين TS800 هو موقف الصمام الذكي الذي يتلقى إشارة مدخل 4-20mA DC من غرفة التحكم، DCS،أو مولد إشارة ويقوم بتعديل الضغط الهوائي إلى جهاز تشغيل الصمام، التحكم بدقة في فتح الصمام. يعمل المعالج الدقيق المدمج على ضبط التلقائي، التحكم في PID، والتواصل مع HART.
يحتوي الجهاز على شاشة LCD وأربعة أزرار ضغط للتعديل المحلي السريع والسهل. ويشمل وظيفة اختبار السكتة الدماغية الجزئية (PST) ، وظيفة الإنذار ، ومفتاح تلقائي / يدوي مدمج ،والقدرة على التشخيص الذاتيالحجرة IP66/NEMA 4X تحمي من البيئات الصناعية القاسية. صمام طيار ذو تدفق كبير يحسن سرعة التحكم في الصمام ، ويقدم التصميم مقاومة قوية للهزات والصدمات.
تدعم TS800 كل من خطي (10~150mm) ودورية (0~وتشمل الميزات الاختيارية جهاز إرسال موقف 4-20mA DC ووحدة الاتصال HART ووحدات تحويل الحد.الوحدة متوفرة مع أمان جوهري وشهادات CSA ضد الانفجار.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | تيسين |
| بروتوكول الاتصال | الـ HART (اختياري) |
| إشارة الدخول | 4 ~ 20mA DC |
| عائق المدخل | 500 Ω (في 20mA DC) |
| ضغط الإمداد | 0.14~0.7 MPa (20~100 PSI) |
| السكتة الدماغية | 10~150 ملم (خطي) / 0~90 درجة (دوارة) |
| الاتصال الجوي | 1/4 NPT |
| اتصال المقياس | 1/8 معاهدة عدم الانتشار النووي |
| القناة | 1/2 NPT |
| حماية الحجرة | IP66 / NEMA 4X |
| مواد السكن | الألومنيوم المصبوب بالموت (القياسية) ؛ الفولاذ المقاوم للصدأ 316 (اختياري) |
| الوزن | 2.2 كجم (الألومنيوم) / 4.2 كجم (الصلب المقاوم للصدأ) |
| درجة الحرارة المحيطة | -30°C ~ +85°C (المعيار) ؛ -40°C ~ +85°C (درجة الحرارة المنخفضة) |
| درجة حرارة الانفجار | -40°C ~ +60°C (T5) / -40°C ~ +40°C (T6) |
| خطية | ± 0.5% F.S. |
| الحساسية | ± 0.2% F.S. |
| التهاب النفس | ± 0.5% F.S. |
| التكرار | ± 0.3% F.S. |
| استهلاك الهواء | أقل من 2.3 LPM (الإمدادات = 0.14 MPa) |
| قدرة التدفق | أكثر من 100 LPM (المزود = 0.14 MPa) |
| مقاومة للانفجار | إكس آي آي سي T5/T6 |
| الشهادات | ATEX، IECEx، CSA |
صناعة التطبيقات

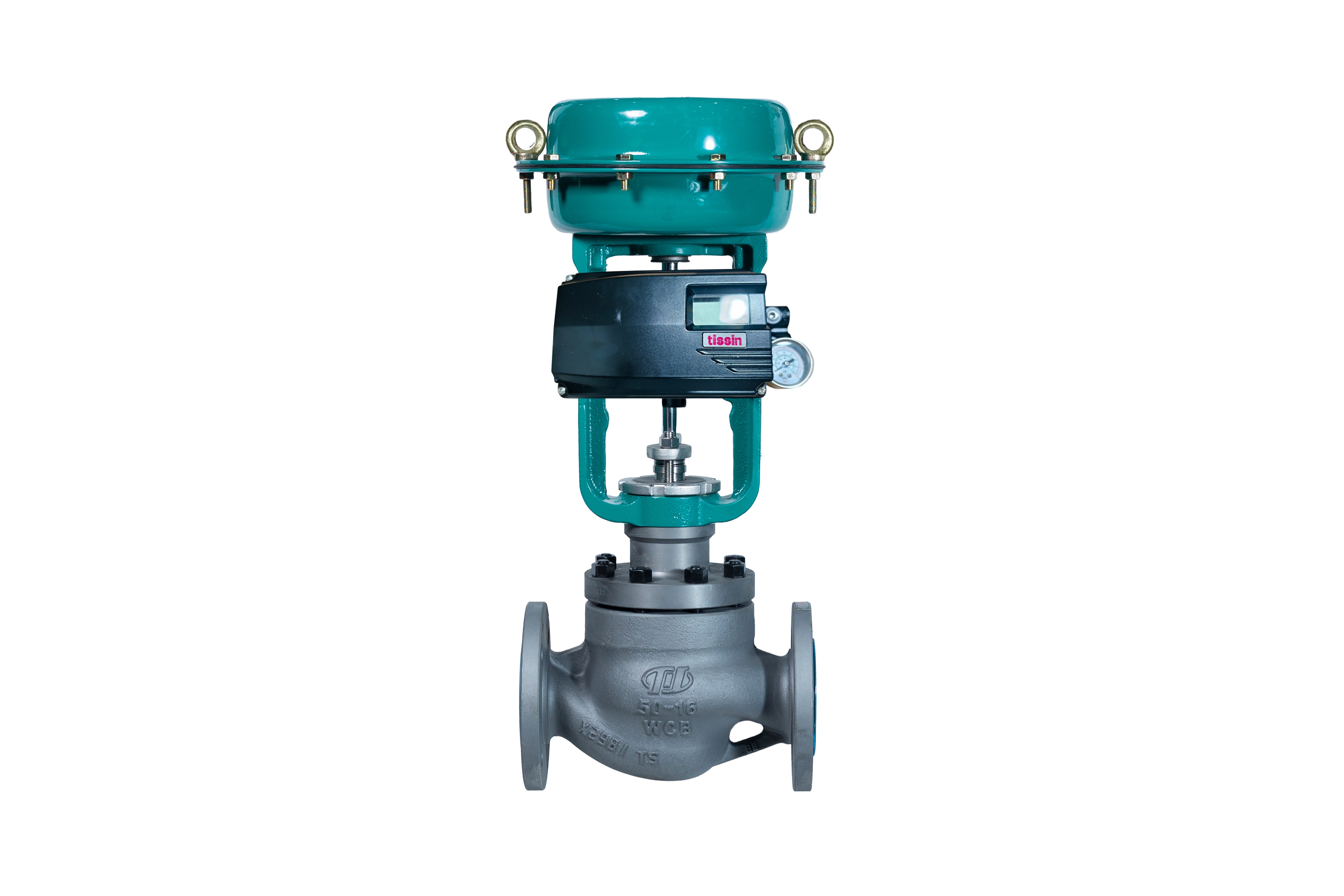

تستخدم Tissin TS800 في البتروكيماويات وتوليد الطاقة ومعالجة المياه والورق والتحكم العام في العمليات الصناعية.انها مناسبة للتحكم الدقيق الاختناق من محركات الصمامات الخطية والدوارة النيوماتيكية في البيئات المطالبة.
مشاكل شائعة
عدم تطابق إشارة الدخول: تحقق من فولتاج إمدادات الطاقة. إذا كان تيار الإمدادات طبيعيا، وإعادة تعيين
الصيد أو التذبذب: زيادة قيمة النطاق الميت ضمن النطاق المسموح به في المجال. إذا تم تعيين النطاق الميت منخفضًا جدًا ، فإنه يبطئ البحث عن نقطة الهدف.
خطأ EEPROM: تحقق مما إذا كان جهاز تحديد المواقع مثبتًا عالًا جدًا أو منخفضًا جدًا ، أو بعيدًا جدًا عن جهاز التشغيل. تحقق مما إذا كانت عجلة مقياس الطاقة والعجلة الرئيسية خارج وضعها بسبب الاهتزاز أو الصدمة الخارجية.
لا استجابة لإشارة الدخول: تحقق من أن ضغط إمدادات الكهرباء في حدود 0.14 ~ 0.7 MPa. تحقق من أن الاتصالات الهوائية آمنة. تحقق من تثبيت رافعة التغذية الراجعة.
استجابة الصمام البطيئة: إذا كان حجم جهاز التشغيل كبيرًا جدًا ، فقم بتعيين قيمة TbL إلى TbL 4 (LLS).
نماذج بديلة

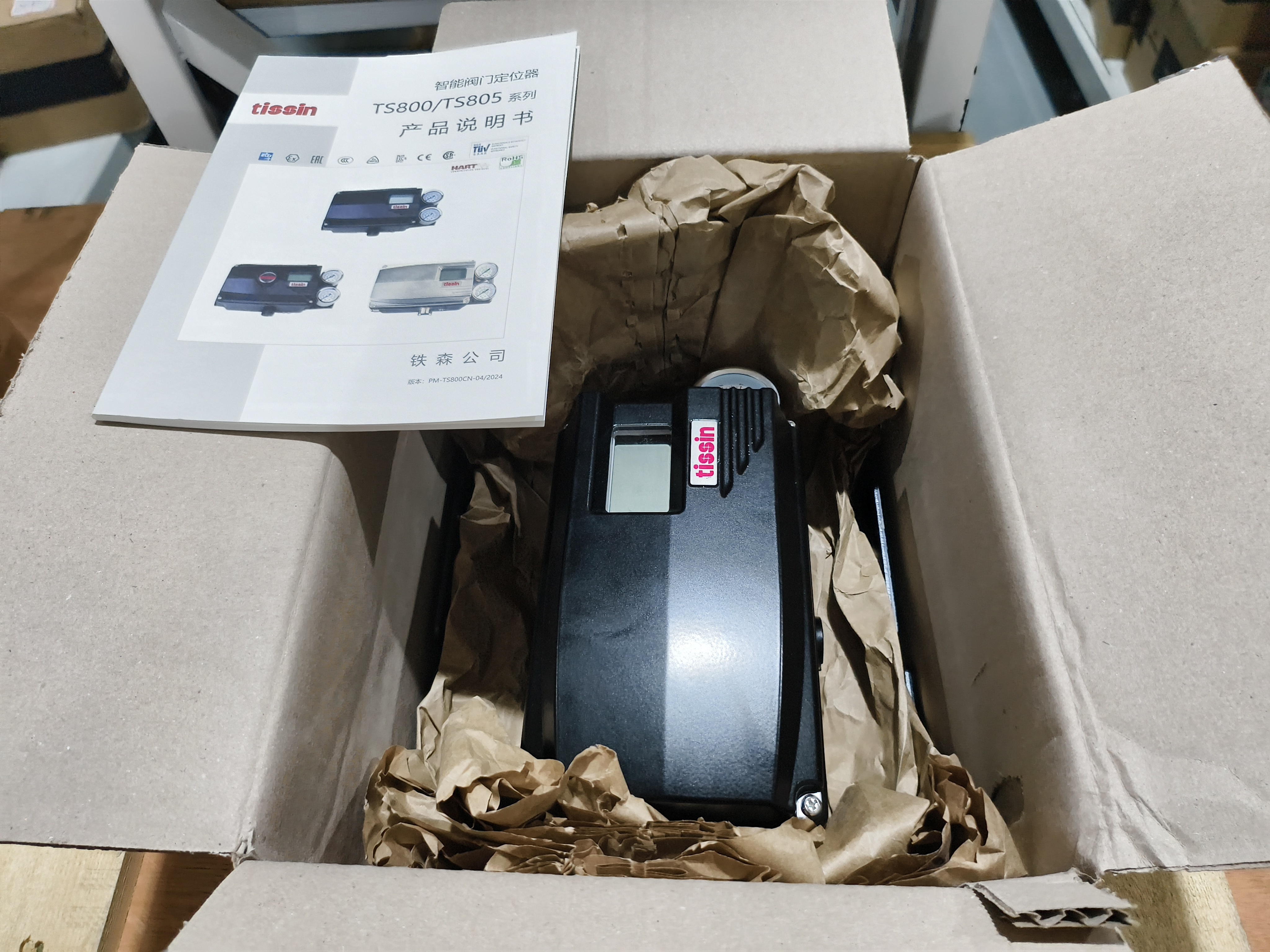

تيسين TS800 هي منصة تحديد موقع الصمام الذكي من الجيل الحالي. TS805 هو متغير ضمن نفس السلسلة. للتطبيقات التي تتطلب شهادة مقاومة الانفجار،سلسلة TS800 تقدم خيارات آمنة بطبيعتها و CSA مضادة للانفجاربالنسبة للبدائل المتعددة، تحقق من تركيب جهاز التشغيل، ومدى السفر، وبروتوكول الاتصال قبل الطلب.
