نظرة عامة على المنتج

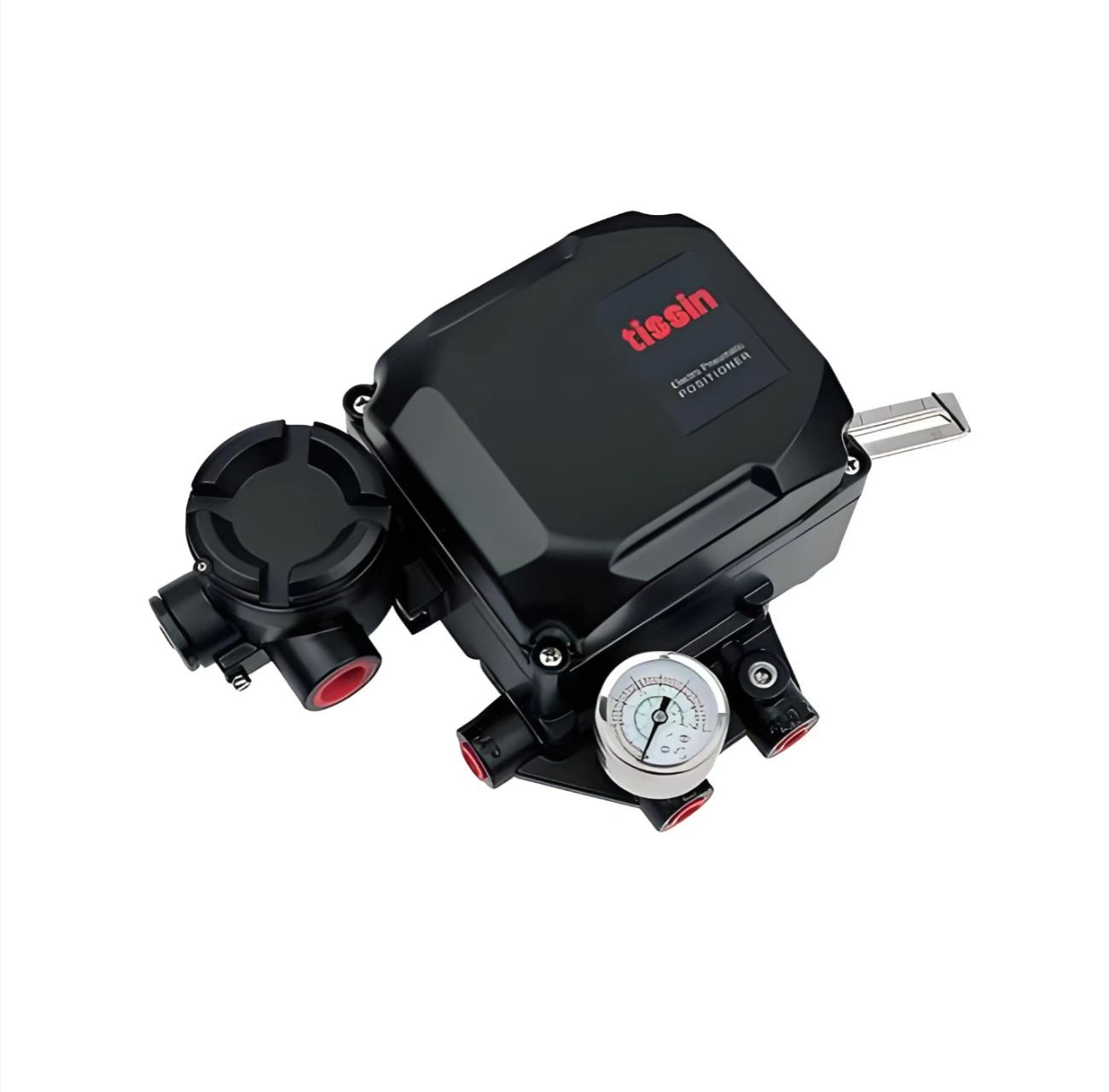

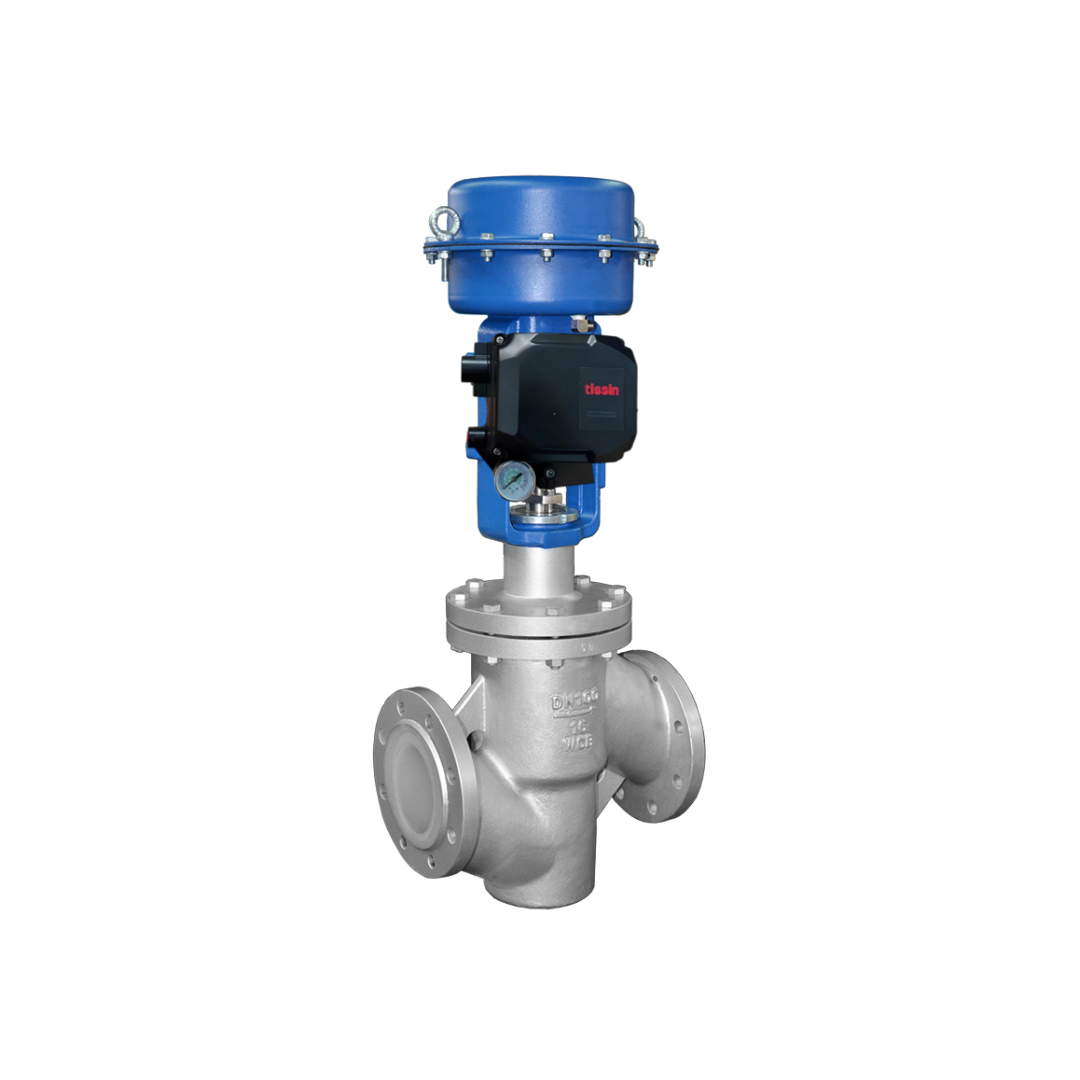

Tissin TS600 هو محدد موضع صمام كهرو-هوائي يستقبل إشارة دخل 4-20mA DC من غرفة التحكم أو DCS أو مولد الإشارة ويضبط ضغط الهواء بشكل متناسب مع مشغل الصمام، مما يتحكم بدقة في فتح الصمام. وهو مصمم للاستخدام مع مشغلات الصمامات الخطية والدوارة الهوائية.
يتميز محدد الموضع بوقت استجابة سريع ودقة عالية واستقرار ممتاز. تعديل الصفر والمدى بسيط. يوفر الغلاف IP66 حماية قوية ضد الغبار والرطوبة. المكونات الداخلية معيارية لسهولة الصيانة. يتم توفير مفتاح تجاوز مدمج (تلقائي/يدوي). تم تصميم جزء توصيل الهواء ليكون قابلاً للفصل، مما يسمح بتغيير خيوط التوصيل PT/NPT في الميدان.
يتوفر TS600 في كل من التكوينات الخطية (TS600L) والدوارة (TS600R). تشمل الميزات الاختيارية مرسل موضع صمام 4-20mA، ومفاتيح حد، وإصدارات مقاومة للانفجار (Ex dmb IIB/IIC، Ex ia IIC).
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية | Tissin |
| بروتوكول الاتصال | 4-20mA DC تناظري |
| إشارة الدخل | 4~20mA DC |
| مقاومة الدخل | 250 ±15 Ω |
| ضغط الإمداد | 0.14~0.7 MPa (20~100 PSI) |
| الشوط | 10~150mm (خطي) / 0~90° (دوار) |
| توصيل الهواء | PT 1/4 أو NPT 1/4 |
| توصيل مقياس الضغط | PT 1/8 أو NPT 1/8 |
| الموصل | G(PF) 1/2, NPT 1/2, أو M20 |
| حماية الغلاف | IP66 |
| مادة الهيكل | ألومنيوم مصبوب |
| درجة حرارة التشغيل | -20°C ~ +70°C (قياسي) |
| الخطية | ±1.0% F.S. |
| التفاوت | ±1.0% F.S. |
| استهلاك الهواء | أقل من 2.5 لتر/دقيقة (الإمداد = 0.14 ميجا باسكال) |
| سعة التدفق | أكبر من 80 لتر/دقيقة (الإمداد = 0.14 ميجا باسكال) |
| مقاومة للانفجار | Ex dmb IIB T5/T6 Gb; Ex dmb IIC T5/T6 Gb; Ex ia IIC T5/T6 Gb |
| الشهادات | ATEX, IECEx, TS (تايوان) |
صناعة التطبيق
يستخدم Tissin TS600 في البتروكيماويات، وتوليد الطاقة، ومعالجة المياه، وصناعة الورق، والتحكم في العمليات الصناعية العامة. وهو مناسب للتحكم الدقيق في الخنق لمشغلات الصمامات الخطية والدوارة الهوائية في البيئات الصعبة.
مشاكل شائعة
محدد الموضع لا يعمل: تحقق مما إذا كان مفتاح A/M مفكوكًا. تحقق مما إذا كانت الفوهة مسدودة. تحقق من توصيلات أسلاك تيار الدخل.
الصمام مفتوح بالكامل بغض النظر عن إشارة الدخل: فتحة مفتاح A/M للصمام التجريبي مسدودة بأجسام غريبة مثل الغبار. قم بفك برغي التوقف، افصل مفتاح A/M، ونظف قاع الفتحة باستخدام مثقاب 0.2 مم أو سلك.
يعمل المشغل فقط مع التحكم ON/OFF ولكن ليس التحكم المتوسط: بالنسبة للنوع الخطي، تحقق من تركيب المدى. بالنسبة للنوع الدوار، تحقق من تركيب الكامة. تحقق من توصيلات خطوط OUT1 و OUT2.
يحدث الصيد (التذبذب): قد يكون حجم المشغل منخفضًا جدًا. قم بتركيب الفوهة (مضمنة في العبوة) في OUT1 و OUT2 في الجزء السفلي من الصمام التجريبي. تحقق أيضًا من ارتفاع درجة الحرارة أو الضغط العالي أو قوة الاحتكاك الكبيرة على ساق الصمام.
الخطية ضعيفة: تحقق من إعدادات الصفر والمدى. تحقق من ثبات ضغط الدخل. تحقق من تركيب الرافعة.
التفاوت سيء: تحقق من توصيل زنبرك الرافعة. قم بشد التوصيل لإزالة الفجوة.
موديلات بديلة
Tissin TS600 هو منصة محدد موضع كهرو-هوائي قياسية. TS800 هو محدد الموضع الذكي من الجيل التالي من نفس خط الإنتاج، ويوفر اتصال HART وشاشة LCD وتشخيصات متقدمة. بالنسبة للبدائل من بائعين مختلفين، تحقق من توافق تركيب المشغل ونطاق السفر وتوافق إشارة الدخل قبل الطلب.
