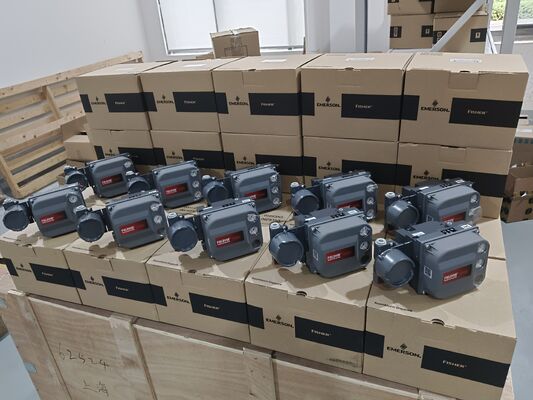

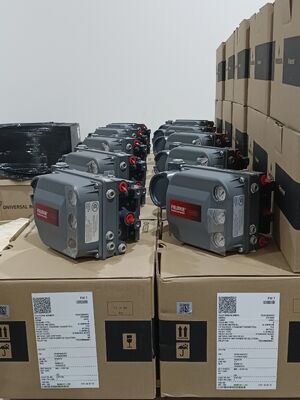

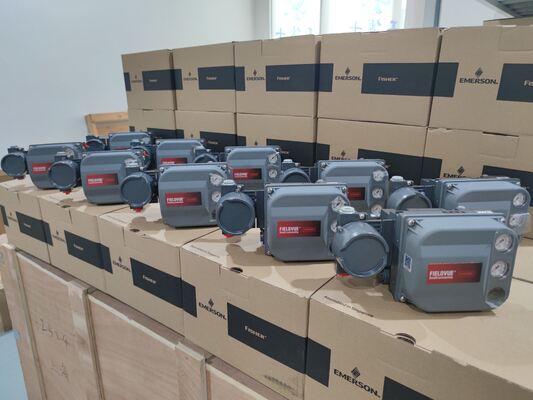

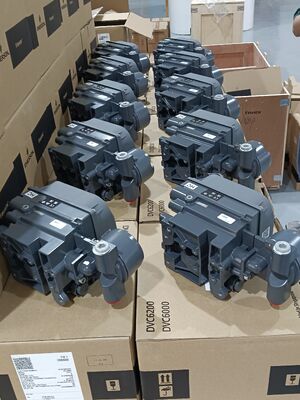

يتم توفير حزمة Fisher DVC6200 الرقمية لموضع الصمامات كمجموعة مصنعة مطابقة لصفائح التحكم وتطبيقات الصمامات الدوارة.إنه يحول إشارة دخول 4-20 مآ إلى مخرجات هوائية دقيقة، باستخدام الاتصال HART للتكوين والتشخيص. الوحدة تدعم ValveLink البرنامج، مما يسمح توقيع الصمام، استجابة خطوة،وتشخيص الأداء دون إزالة جهاز تحديد المواقع من الخدمة.
تم تصميم DVC6200 للمحركات الخطيّة والدورانيّة. يتوفر غطاءه الصلب في الألومنيوم أو الفولاذ المقاوم للصدأ، مع حماية IP66/NEMA 4X وشهادات مقاومة الانفجار الاختياريّة.يعمل جهاز تحديد المواقع في نطاق -40 °C إلى +85 °C ويقبل ضغط الإمداد من 20 إلى 150 psiمناسبة لمصانع المعالجة الكيميائية والبتروكيماوية والنفط والغاز والطاقة والمياه.
| المعلم | المواصفات |
|---|---|
| العلامة التجارية | (فيشر) |
| النموذج | DVC6200 |
| النوع | جهاز وضع الصمام الرقمي / جهاز وضع الصمام الكهربائي الهوائي |
| إشارة الدخول | 4-20 مآ هارت؛ FOUNDATION fieldbus؛ PROFIBUS PA |
| ضغط الإمداد | 20-150 psi (1.4-10.3 bar) |
| الناتج | من الجهاز الهوائي إلى الجهاز التشغيلي |
| الحجرة | IP66 / NEMA 4X ؛ خيارات مضادة للانفجار |
| درجة الحرارة المحيطة | -40°C إلى +85°C |
| التواصل | (هارت) ، (فاونديشن) ، (فيلدبوس) ، (بروفيبوس) |
| التشخيص | برنامج ValveLink |
| التثبيت | أجهزة التشغيل الخطية والدورية |
| الشهادات | إمكانية استخدام ATEX و IECEx و FM و CSA و SIL |
| مواد السكن | الألومنيوم أو الفولاذ المقاوم للصدأ |
| السفر | خطية / دوارة |
| استهلاك الهواء | منخفضة |

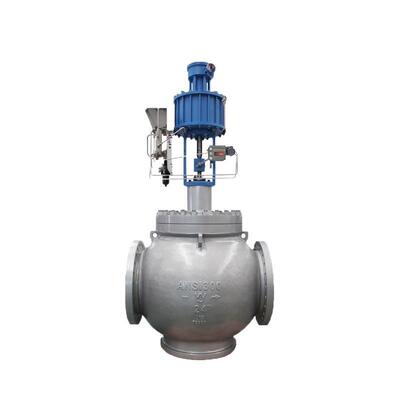

فيشر DVC6200 يخدم المعالجة الكيميائية، البتروكيماويات، النفط والغاز، توليد الطاقة، معالجة المياه والمياه الصرف الصحي، الخيوط والورق، وأتمتة الصمامات الصناعية العامة.يستخدم عادة على صمامات الكرة الأرضية، صمامات الفراشة، صمامات الكرات، وصمامات التحكم الأخرى التي تتطلب ردود فعل موقف دقيقة والتشخيص.
جهاز تحديد الموقع لا يستجيب لإشارة الدخول: تحقق من قطبية الأسلاك ومدى إشارة الدخول واتصالات HART.
تسرب الهواء من جهاز تحديد الموقع: فحص الأنابيب والغلافات وتجميع الإرسال.
فشل المعايرة: تحقق من معايرة السفر وتحديد محاذاة المغناطيس وتثبيت جهاز التشغيل.
لا يمكن توصيل ValveLink: تحقق من مقاومة حلقة HART ، وإمدادات الطاقة ، وإعدادات الاتصال.
إنتاج غير مستقر: مراجعة استقرار ضغط الإمداد، وحجم الجهاز، وبارامترات ضبط.
فيشر DVC6200 هو جزء من عائلة FIELDVUE الرقمية لوضع الصمام. وتشمل النماذج ذات الصلة DVC6000, DVC2000, DVC6200f, DVC6200p, DVC6200 SIS, و DVC6200 HC.التحقق من إشارة الدخول، بروتوكول الاتصال، تركيب جهاز التشغيل، ومتطلبات التصديق قبل الطلب.
