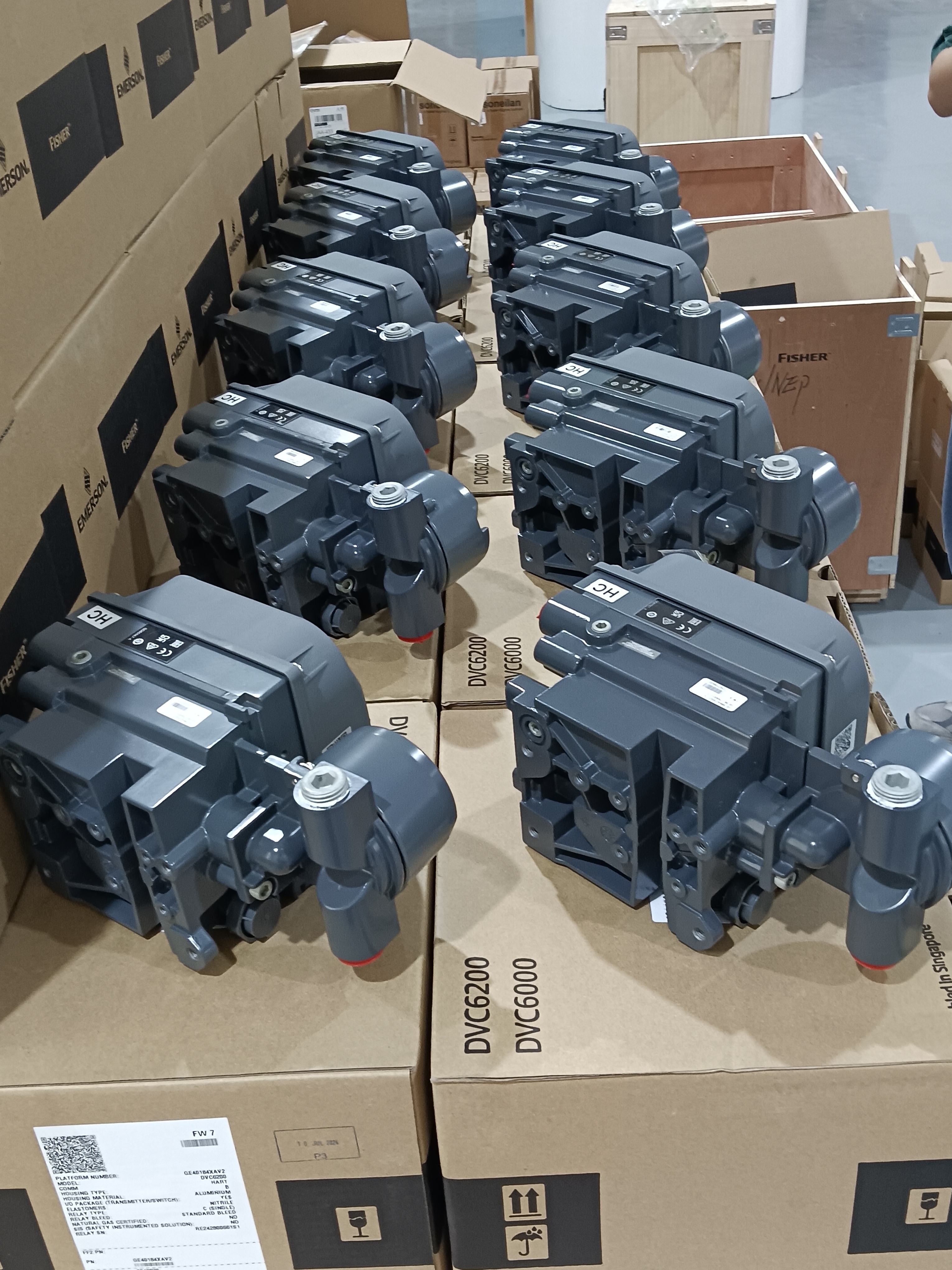

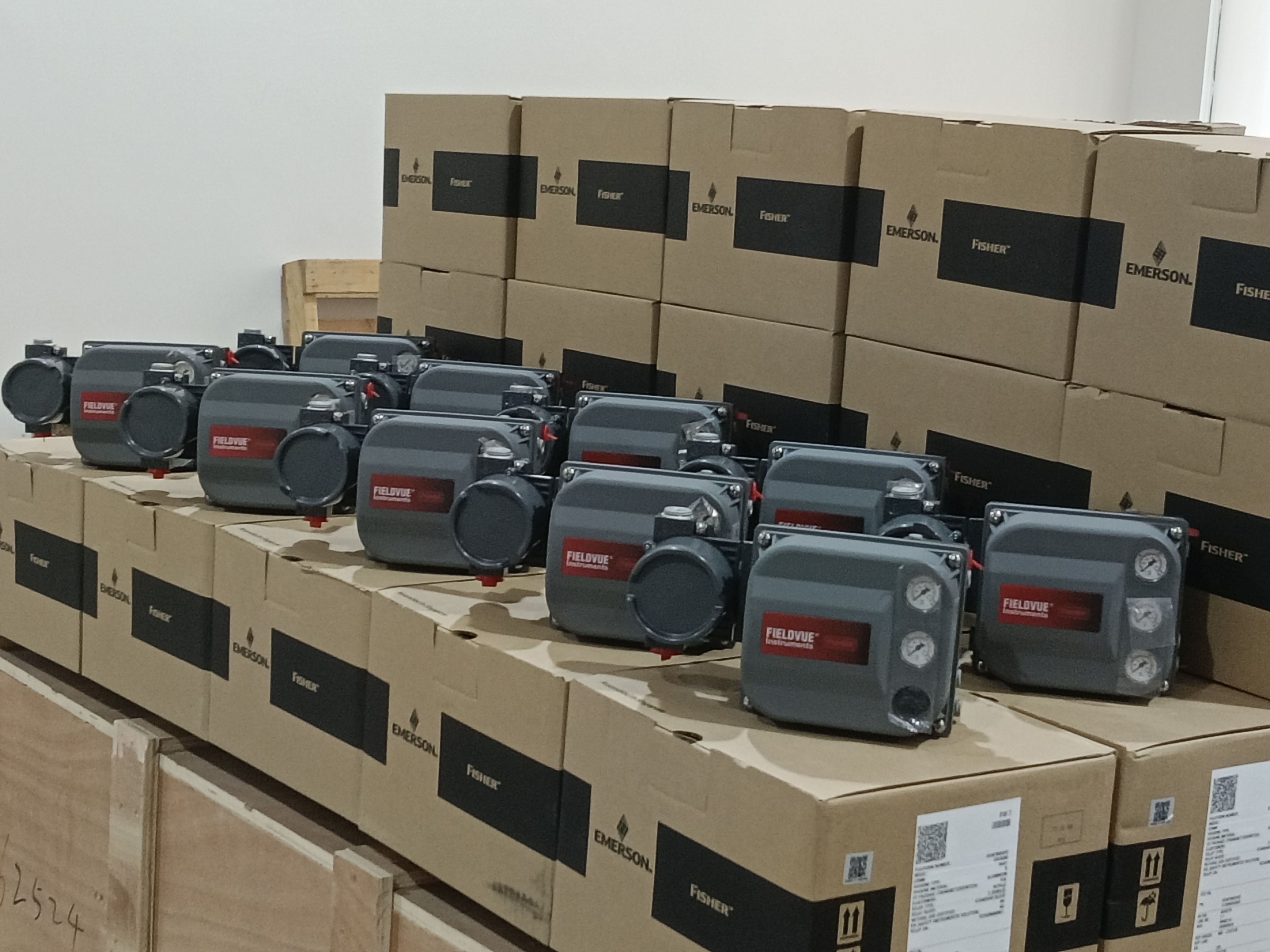

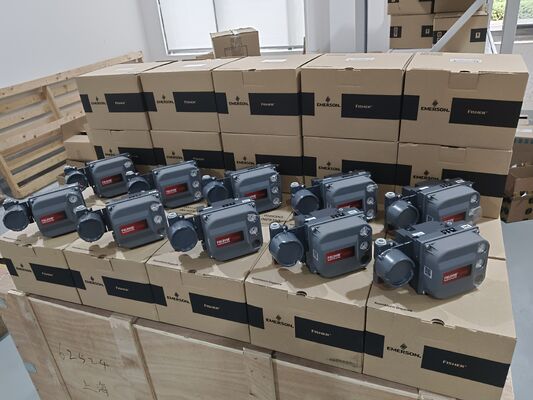

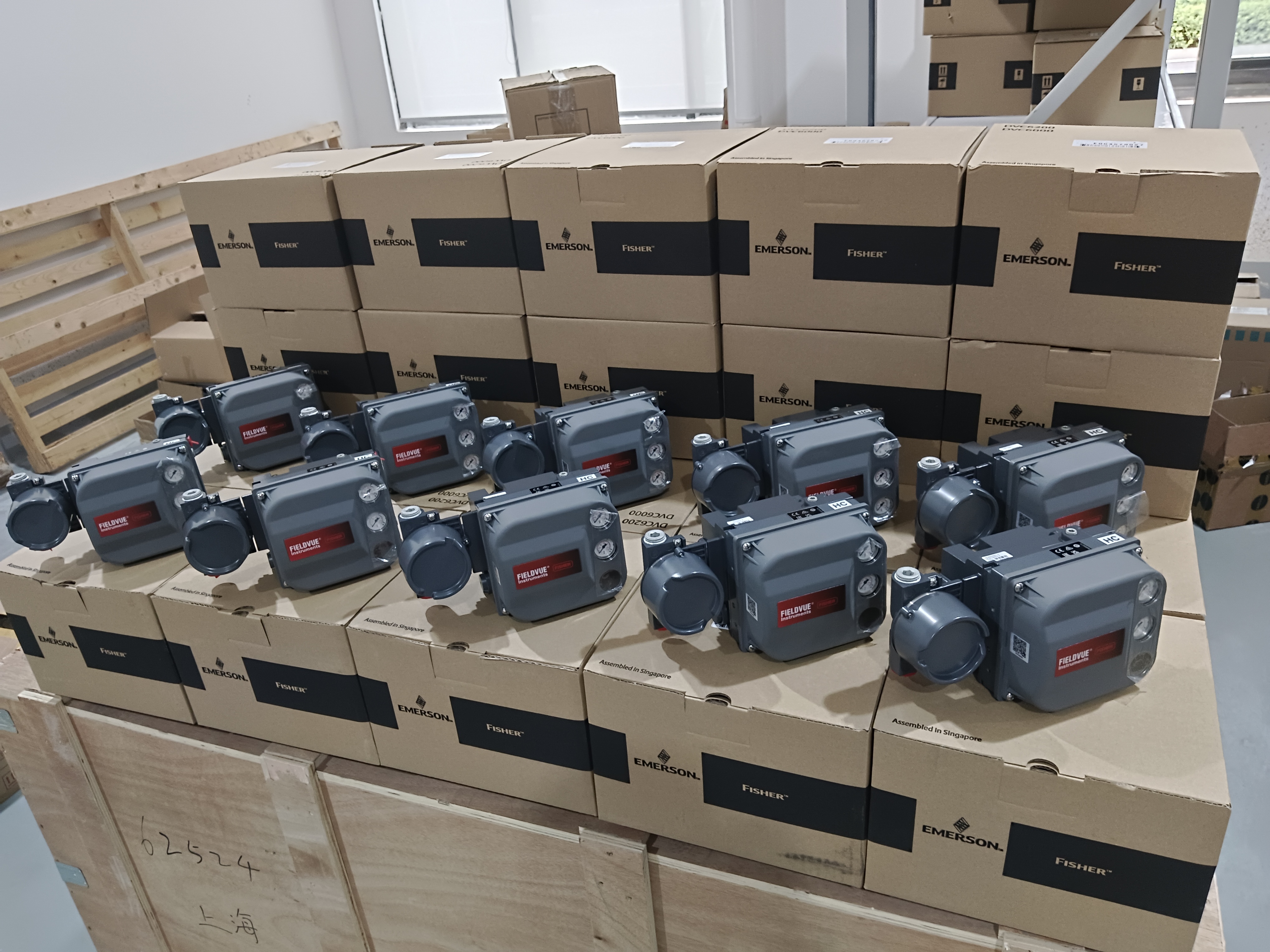

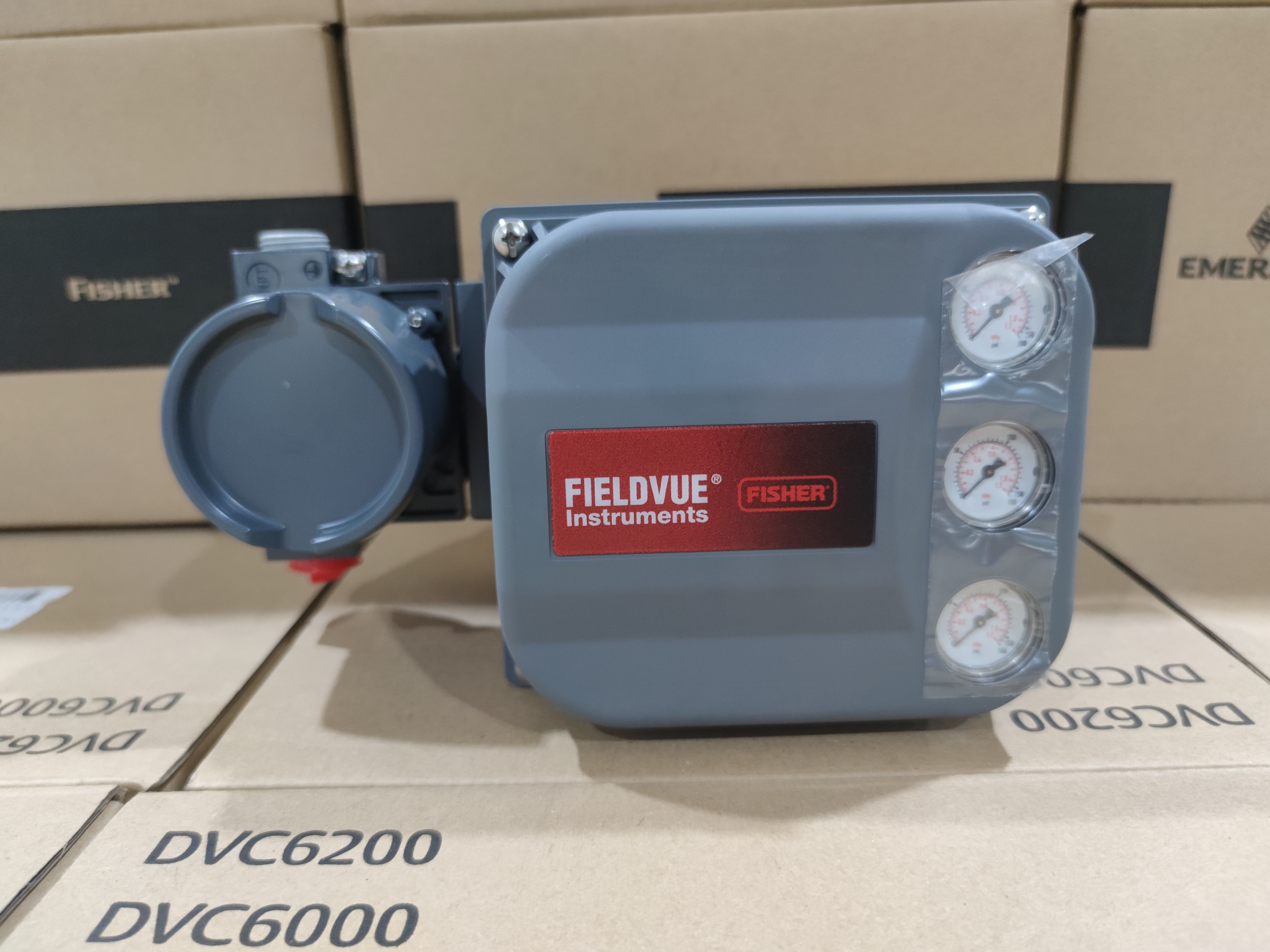

تُقدم حزمة موضع الصمام الرقمي Fisher DVC6200 كوحدة تحكم صمام كاملة بدلاً من جهاز مستقل. تجمع بين وحدة التحكم الرقمية للصمام FIELDVUE DVC6200، وقوس التثبيت، ومصفوفة مغناطيس التغذية الراجعة بدون وصلات، ومقاييس الضغط، والأنابيب الهوائية في حزمة واحدة مجمعة مسبقًا ومختبرة في المصنع. نظرًا لأن موضع الصمام وواجهة تركيبه يتم توفيرهما من مصدر واحد، يتجنب العملاء مهمة مطابقة الأقواس ومكونات التغذية الراجعة والأنابيب بشكل منفصل من بائعين متعددين، مما يقلل بشكل كبير من وقت التشغيل في الموقع. يقبل الجهاز إشارة دخل تناظرية ثنائية الأسلاك 4-20 مللي أمبير تيار مستمر ويتواصل عبر HART 5 أو HART 7، محولًا الأمر الكهربائي إلى خرج هوائي دقيق للمشغل. يتم التقاط تغذية الصمام الراجعة من خلال نظام مستشعر تأثير هول حاصل على براءة اختراع بدون وصلات وغير تلامسي يلغي التآكل المادي بين ساق الصمام والجهاز. يوفر مرسل موضع مدمج اختياري 4-20 مللي أمبير تغذية راجعة معزولة لنظام التحكم، ويمكن تكوين مفتاح مدمج اختياري لوظائف الإنذار أو الإيقاف. تشمل قدرات التشخيص المدمجة تحليل توقيع الصمام، واختبار الشوط الجزئي، وتنبيهات انحراف السفر، وعد دورات التشغيل، ومراقبة ضغط الإمداد، وكلها متاحة عبر اتصال HART أو برنامج ValveLink. تغطي أوضاع التحكم المعايرة التلقائية، والمدى المنقسم، والفشل الآمن، وعملية التجمد عند الفشل.
الغلاف مصنف IP66 و Type 4X، مما يجعله مناسبًا لمناطق الغسيل، والتركيبات الخارجية، والأجواء الصناعية المسببة للتآكل. يتراوح نطاق درجة حرارة التشغيل القياسي من -40 درجة مئوية إلى +85 درجة مئوية، مع خيار درجة حرارة قصوى يمتد الطرف الأدنى إلى -52 درجة مئوية باستخدام مطاط الفلوروسيليكون. يعمل ضغط هواء الإمداد بين حد أدنى 0.3 بار فوق متطلبات المشغل القصوى وحد أقصى 10.0 بار (145 رطل لكل بوصة مربعة)، مما يلبي غالبية متطلبات المشغل الهوائي. يتواصل DVC6200 عبر HART 5 أو HART 7، مع توفر WirelessHART و FOUNDATION Fieldbus و PROFIBUS PA في سلسلة DVC6200 الأوسع. يحمل الجهاز شهادات ATEX و IECEx و FM و CSA والعديد من الشهادات الدولية الأخرى للاستخدام في المناطق الخطرة، وهو قادر على SIL 3 عند تكوينه كجزء من نظام أجهزة السلامة. تشمل صناعات التطبيقات النموذجية إنتاج النفط والغاز، والتكرير، ومعالجة البتروكيماويات، وتصنيع المواد الكيميائية، وتوليد الطاقة، ومعالجة المياه ومياه الصرف الصحي، وإنتاج الأدوية، واللب والورق. يسمح التصميم المعياري باستبدال المكونات العاملة الهامة دون إزالة الأسلاك الميدانية أو الأنابيب الهوائية، مما يقلل من وقت تعطل الصيانة ويطيل عمر خدمة الجهاز.
| المعلمة | المواصفات |
|---|---|
| نوع المنتج | حزمة موضع صمام رقمي |
| إشارة الدخل | 4-20 مللي أمبير تيار مستمر، سلكان، اسمي؛ يتوفر المدى المنقسم |
| الحد الأدنى لجهد الطرفية | 9.5 فولت تيار مستمر للتحكم التناظري؛ 10 فولت تيار مستمر لاتصال HART |
| بروتوكول الاتصال | HART 5 أو HART 7 قياسي؛ يتوفر WirelessHART و FOUNDATION Fieldbus و PROFIBUS PA في السلسلة |
| ضغط هواء الإمداد | الحد الأدنى 0.3 بار فوق الحد الأقصى لمتطلبات المشغل؛ الحد الأقصى 10.0 بار (145 رطل لكل بوصة مربعة) |
| وسط الإمداد | الهواء أو الغاز الطبيعي؛ نظيف، جاف، غير مسبب للتآكل |
| إشارة الخرج | هوائي، يصل إلى ضغط الإمداد الكامل |
| استهلاك الهواء في حالة الاستقرار | أقل من 0.38 نيوتن متر مكعب/ساعة عند 1.4 بار؛ أقل من 1.3 نيوتن متر مكعب/ساعة عند 5.5 بار |
| الحد الأقصى لسعة الخرج | 10.0 نيوتن متر مكعب/ساعة عند 1.4 بار؛ 29.5 نيوتن متر مكعب/ساعة عند 5.5 بار |
| الدقة | ±0.5% من مدى الخرج |
| الخطية | ±0.5% من مدى الخرج |
| التخلفية ونقطة التعادل | ±0.25% من مدى الخرج |
| التكرارية | ±0.3% من مدى الخرج |
| تغذية الصمام الراجعة | مستشعر تأثير هول بدون وصلات وغير تلامسي |
| مرسل موضع اختياري | خرج 4-20 مللي أمبير، معزول، إمداد 8-30 فولت تيار مستمر |
| تصنيف الغلاف | IP66، النوع 4X |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية قياسي؛ -52 درجة مئوية إلى +85 درجة مئوية خيار درجة حرارة قصوى |
| شهادة المنطقة الخطرة | ATEX، IECEx، FM، CSA، INMETRO، NEPSI، TIIS، EAC، PESO، KGS |
| شهادة السلامة | قادر على SIL 3 (معتمد من exida) |
| معيار التركيب | IEC 60534-6-1، IEC 60534-6-2، VDI/VDE 3845، NAMUR |
| مادة الهيكل | سبائك الألومنيوم المصبوبة قياسي؛ الفولاذ المقاوم للصدأ اختياري |
| الوزن | 3.5 كجم (7.7 رطل) ألومنيوم؛ 8.6 كجم (19 رطل) فولاذ مقاوم للصدأ |

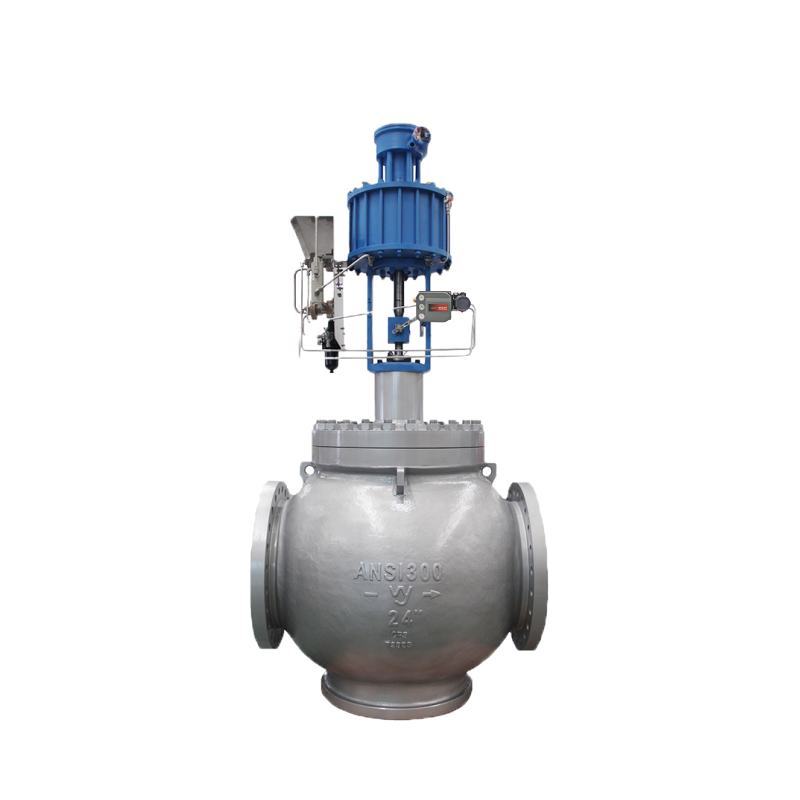

تخدم DVC6200 إنتاج النفط والغاز، وتكرير البترول، ومعالجة البتروكيماويات، وتصنيع المواد الكيميائية، وتوليد الطاقة الكهربائية، ومعالجة المياه ومياه الصرف الصحي، وإنتاج الأدوية، واللب والورق، ومعالجة الأغذية والمشروبات. تتحكم في الصمامات الكروية، وصمامات الفراشة، والصمامات الكروية، وصمامات المكونات المخروطية اللامركزية من خلال المشغلات الهوائية في حلقات التحكم في التدفق والضغط ودرجة الحرارة والمستوى. تشمل الوسائط النموذجية البخار، والغاز الطبيعي، والنفط الخام، والهيدروكربونات، والكواشف الكيميائية، والأحماض، والمحاليل الكاوية، ومياه العمليات النظيفة. غالبًا ما تتضمن ظروف التشغيل الضغط العالي، والاهتزاز، والرطوبة الخارجية، والأجواء المسببة للتآكل، وتصنيفات المناطق الخطرة. تدعم قدرات التشخيص والاتصال كلاً من التحكم المستمر في العمليات وبرامج اختبار الشوط الجزئي المتعلقة بالسلامة.
الصمام لا يتحرك عند تغير نقطة الضبط— تحقق من إشارة الدخل 4-20 مللي أمبير عند أطراف الجهاز، وتحقق من التوصيلات الهوائية وضغط الإمداد، وتأكد من أن الجهاز ليس في وضع يدوي أو خارج الخدمة.
يبقى تنبيه انحراف السفر نشطًا— افحص وجود ربط ميكانيكي في الصمام، أو تسرب هواء المشغل، أو حجم مشغل غير صحيح، أو احتكاك ساق الصمام الذي يمنع الصمام من الوصول إلى الموضع المطلوب.
تفشل المعايرة التلقائية في الاكتمال— تأكد من توفر إشارة دخل كافية، وتحقق من أن الصمام لديه سفر كافٍ ولا يوجد ربط ميكانيكي، وتأكد من أن ضغط هواء الإمداد مستقر وضمن المواصفات.
فشل الاتصال عبر HART— تحقق من مقاومة الحلقة، وتأريض الدرع، وعنوان الجهاز، وتوفر الحد الأدنى لجهد الطرفية 10 فولت تيار مستمر لاتصال HART.
تغذية راجعة غير منتظمة أو سلبية للصمام— تحقق من محاذاة مصفوفة المغناطيس، وموضع قوس التثبيت، وتكوين تعيين السفر؛ تحقق من متغير HART الذي يتم الإبلاغ عنه لنظام التحكم.
تنبيه ضغط الإمداد نشط— تأكد من أن إمداد الهواء لم ينخفض عن نقطة التنبيه المكونة، وتحقق من وجود تسرب في المسار الهوائي، وافحص منظم الفلتر بحثًا عن انسداد.
الصمام يتأرجح أو يتذبذب حول نقطة الضبط— راجع معلمات ضبط PID، ونطاق زنبرك المشغل، وسلامة وصلة التغذية الراجعة، واستقرار منظم هواء الإمداد.
استهلاك هواء مفرط— افحص المرحل وصمام الملف بحثًا عن تلوث، وتحقق من وجود تسرب داخلي، وتأكد من أن جودة الهواء تلبي معايير ISA 7.0.01.
رطوبة داخل صندوق الأطراف— افحص حالة حشية الغطاء، وأختام غدد الكابلات، ومداخل القنوات، وتأكد من أن غطاء الغلاف مشدود بشكل صحيح.
الجهاز لن يتواصل— تحقق من قطبية الأسلاك، وإحكام الأطراف، وطاقة الحلقة، وما إذا كان تكوين مفتاح DIP يطابق بروتوكول الاتصال المحدد.
تشمل الموديلات البديلة المباشرة والموديلات من نفس السلسلة Fisher DVC6200 SIS، و Fisher DVC6200 HC، و Fisher DVC6200f (FOUNDATION Fieldbus)، و Fisher DVC6200p (PROFIBUS PA)، و Fisher DVC2000، و Fisher DVC6000، و Fisher DVC6010. غالبًا ما يتم النظر في البدائل من بائعين مختلفين مثل سلسلة Neles ND9000 (ND9103، ND9106، ND9203، ND9206)، وسلسلة Samson TROVIS 3730 (3730-1/2/3/4، 3725، 4763)، وسلسلة Masoneilan SVI II (SVI2، SVI3، SVI1000)، و Flowserve Logix 3200MD/520MD. قبل اختيار بديل، تأكد من معيار التركيب، ونطاق السفر الخطي أو الدوراني، وإشارة الدخل، وبروتوكول الاتصال، وضغط هواء الإمداد، وشهادة المنطقة الخطرة، وخيارات التغذية الراجعة.
