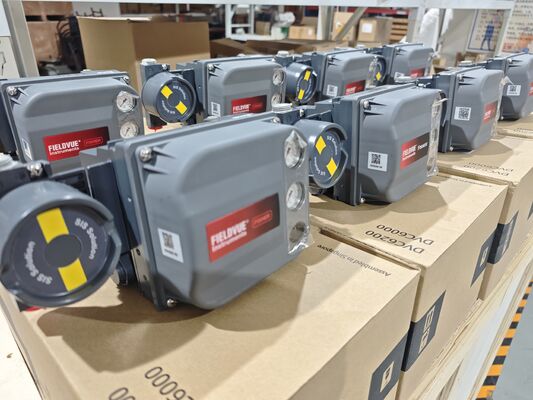

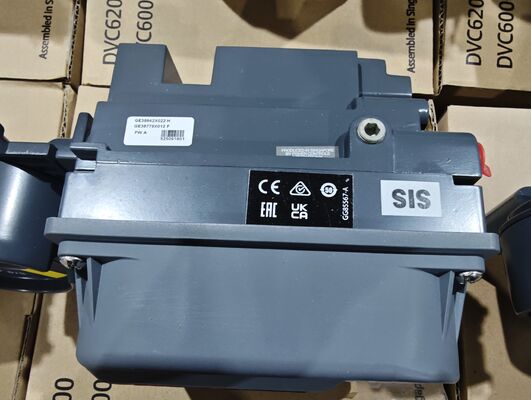

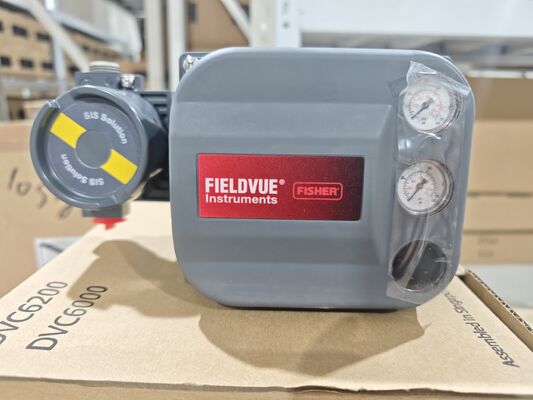

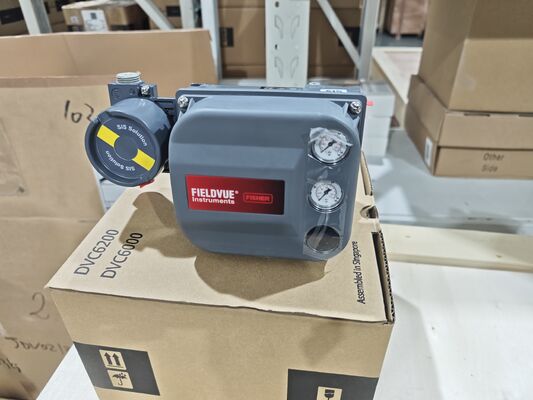

نظرة عامة على المنتج
يتم توفير حزمة Fisher DVC6200 Digital Valve Positioner كحل تم تجميعه مسبقًا واختباره مسبقًا في المصنع للتحكم الدقيق في الصمامات في الصناعات العملية. فهو يجمع بين محدد موضع الصمام الرقمي، وأجهزة التثبيت، والتوصيلات الطرفية، والإعدادات التي تم التحقق من المعايرة فيها في حزمة واحدة كاملة تقلل بشكل كبير من وقت التشغيل في الموقع وتزيل الحاجة إلى مطابقة مكونات محدد الموضع والمشغل والتغذية المرتدة بشكل منفصل. يقوم DVC6200 بتحويل إشارة الإدخال التناظرية DC بقدرة 4-20 مللي أمبير إلى ضغط إخراج هوائي لتشغيل المشغل، ويستخدم بروتوكول اتصال HART 5 أو HART 7 لتمكين الوصول عن بعد إلى بيانات حالة الصمام من أي نقطة على طول الحلقة. يعمل نظام التغذية المرتدة عالي الأداء بدون وصلات على التخلص من الاتصال الجسدي بين ساق الصمام وضابط الموضع، مما يعني عدم وجود أجزاء قابلة للتآكل وزيادة عمر دورة التجميع إلى الحد الأقصى. يدعم محدد الموضع كلا من أوضاع التحكم في الاختناق والتشغيل/الإيقاف، وهو متوافق مع المحركات الخطية ذات الجذع المنزلق مع معدل انتقال يتراوح بين 6.35 مم و606 مم، بالإضافة إلى المحركات الدوارة ربع دورة مع معدل انتقال يتراوح بين 45 درجة و180 درجة. يوفر الجهاز أيضًا ردود فعل للموقع من خلال جهاز إرسال موضعي متكامل بقدرة 4-20 مللي أمبير أو مفتاح منفصل، اعتمادًا على التكوين. نظرًا لوصول الوحدة بعد معايرتها واختبارها في المصنع، يتلقى المستخدمون حزمة تحديد موضع منسقة تقلل من أخطاء الأسلاك وتقصر وقت بدء التشغيل.
تم تصميم العلبة للبيئات الصناعية القاسية، مع تصنيف الحماية من النوع 4X وIP66 الذي يقاوم الغبار ودخول الماء والأجواء المسببة للتآكل. يتراوح نطاق درجة الحرارة المحيطة للتشغيل من -40 إلى +85 درجة مئوية، مع توفر خيار درجة الحرارة القصوى حتى -52 درجة مئوية للأجهزة التي تستخدم المطاط الصناعي الفلوروسيليكون. يمكن أن يتراوح ضغط الإمداد من الحد الأدنى الموصى به وهو 0.3 بار فوق متطلبات المشغل إلى حد أقصى 10.0 بار (145 رطل لكل بوصة مربعة)، ويكون استهلاك الهواء في الحالة المستقرة مع مرحل النزيف المنخفض أقل من 0.056 نيوتن متر مكعب/ساعة عند ضغط إمداد 1.4 بار. يحمل DVC6200 مجموعة شاملة من الشهادات، بما في ذلك CSA، وFM، وATEX، وIECEx، والموافقات البحرية من Lloyd's Register، وBureau Veritas، وDNV، وABS. يدعم جهاز تحديد المواقع الهواء والغاز الطبيعي والنيتروجين كوسائط إمداد، ويستخدم على نطاق واسع في النفط والغاز والمعالجة الكيميائية وتوليد الطاقة ومعالجة المياه واللب والورق والتعدين والأغذية والمشروبات والصناعات الدوائية. إن الجمع بين الاتصال الرقمي، والقدرة على التشخيص الذاتي، والبنية المختومة، والتركيب المرن يجعل هذه الحزمة خيارًا يمكن الاعتماد عليه لأتمتة الصمامات على المدى الطويل وتشغيل المصنع منخفض الصيانة.
المواصفات الفنية
الموديل: DVC6200
نوع المنتج: حزمة محدد موضع الصمام الرقمي
إشارة الإدخال: 4-20 مللي أمبير تيار مستمر، اسمية؛ نطاق الانقسام متاح
بروتوكول الاتصال: هارت 5 / هارت 7
الحد الأدنى من الجهد: 9.5 فولت تيار مستمر للتحكم التناظري؛ 10 فولت تيار مستمر للاتصالات هارت
أقصى ضغط للمخرج: 145 رطل لكل بوصة مربعة (10.0 بار)
وسائط العرض: الهواء / الغاز الطبيعي / النيتروجين
استهلاك الهواء: أقل من 0.056 نيوتن متر مكعب/ساعة عند 1.4 بار (20 رطل لكل بوصة مربعة)
حماية الضميمة: النوع 4X / IP66
درجة الحرارة المحيطة: -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)
خيار درجة الحرارة القصوى: -52 إلى +85 درجة مئوية مع مطاط الفلوروسيليكون
نوع التركيب: مركب بشكل متكامل
معيار التركيب: IEC 60534-6-1 / IEC 60534-6-2 / VDI/VDE 3845 / NAMUR

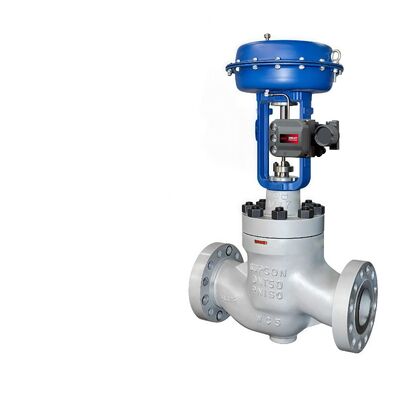

توافق المحرك: ساق خطي منزلق (مسافة 6.35-606 مم)؛ دوار ربع دورة (45°-180°)
ردود الفعل على الموقف: 4-20 مللي أمبير جهاز إرسال متكامل/مفتاح منفصل
التشخيص: نعم، تشخيص أداء FIELDVUE
الشهادات: CSA / FM / ATEX / IECEx / الموافقات البحرية
مادة الإسكان: سبائك الألومنيوم (قياسي) / الفولاذ المقاوم للصدأ (اختياري)
الوزن: 3.5 كجم / 7.7 رطل (ألومنيوم)؛ 8.6 كجم / 19 رطلاً (الفولاذ المقاوم للصدأ)
صناعة التطبيقات
معالجة النفط والغاز
مصانع الكيماويات والبتروكيماويات
محطات توليد الطاقة والدورة المركبة
معالجة المياه ومياه الصرف الصحي
مصانع اللب والورق
التعدين ومعالجة المعادن
إنتاج الأغذية والمشروبات
تصنيع الأدوية
تتطلب هذه الصناعات تحكمًا دقيقًا في الصمامات، واتصالًا موثوقًا عن بعد، وقدرة تشخيصية عبر الإنترنت. يعتبر DVC6200 مناسبًا بشكل خاص للتطبيقات التي تتضمن خدمة الأمونيا السائلة، وأنظمة مياه تبريد زيت تشحيم المولدات، ومرافق معالجة الغاز حيث تؤثر موثوقية الصمام بشكل مباشر على وقت تشغيل الإنتاج. يتحمل خيار الهيكل المصنوع من الفولاذ المقاوم للصدأ الأجواء المسببة للتآكل التي غالبًا ما توجد في المصانع الكيماوية، ومصانع اللب والورق، ومنشآت النفط والغاز البحرية. من خلال اتصال HART، يمكن للمشغلين الوصول إلى بيانات حالة الصمام دون الدخول إلى المناطق الخطرة، مما يؤدي إلى تحسين السلامة وتقليل التعرض للبيئات الخطرة.
المشاكل الشائعة
لن يتم توصيل الجهاز - تحقق من مصدر الطاقة في أطراف الجهاز وتأكد من استيفاء الحد الأدنى من متطلبات الجهد وهو 9.5 فولت تيار مستمر للتحكم التناظري أو 10 فولت تيار مستمر لاتصالات HART.
لا يتحرك الصمام من 0 إلى 100% مع تغيير نقطة الضبط - تحقق من التوصيلات الهوائية وضغط الإمداد؛ تأكد من تكوين كتلة الإخراج الصحيحة (AO أو DO) في تحديد الميزة.
لا يتم تحديث نقطة ضبط كتلة محول الطاقة من كتلة AO - قم بتغيير وضع كتلة محول الطاقة إلى تلقائي وتأكد من أن كتلة AO نشطة.
قراءة المدخلات التناظرية لا تتطابق مع التيار الفعلي - تحقق من الجهد الطرفي، وقطبية الأسلاك، ومقاومة الحلقة.
الصمام عالق أو الملف اللولبي عالق - قم بإجراء اختبارات تشخيص ValveLink لتحديد احتكاك مجموعة الصمام أو زنبرك المحرك المكسور أو عمود الصمام/المحرك المكسور.
انخفاض أو ارتفاع إمداد الهواء أو انخفاض الضغط - افحص منظم إمداد الهواء، وتحقق من عدم وجود تسرب للهواء الخارجي في غشاء المشغل أو الأنابيب، وتحقق من أن ضغط الإمداد لا يقل عن 0.3 بار فوق الحد الأقصى لمتطلبات المشغل.
الاحتكاك المفرط لمجموعة الصمامات - إجراء اختبارات تشخيصية لقياس الاحتكاك ومقارنته بخط الأساس؛ فحص التعبئة وحالة الجذع.
ردود فعل الموضع غير صحيحة - أعد معايرة جهاز إرسال الموضع المتكامل بقدرة 4-20 مللي أمبير أو تحقق من تشغيل مفتاح الحد.
دخول الرطوبة إلى صندوق الأطراف - افحص موانع التسرب وسدادات الكابلات ومسامير الغطاء؛ التحقق من سلامة IP66.
انقطاع الاتصال في حلقة HART - تحقق من أسلاك الحلقة والتدريع والإنهاء وعنوان جهاز HART.
نماذج الاستبدال
فيشر DVC6200 HC (سعة عالية)
فيشر DVC6200 SIS (نظام أدوات السلامة)
فيشر DVC6200p (PROFIBUS PA)
فيشر DVC6200f (مؤسسة فيلدبوس)
فيشر DVC2000 محدد موضع الصمام الرقمي
سلسلة نيليس ND9000 (ND9103 / ND9106 / ND9203 / ND9206)
سلسلة سامسون تروفيس 3730 (3730-1/2/3/4)
شمشون 3725 / 4763
سلسلة ماسونيلان SVI II (SVI2 / SVI3 / SVI1000)
فلوسيرف لوجيكس 520MD / 3200MD
ملاحظة الاختيار: تحقق من توافق شفة التثبيت، ونطاق سفر المشغل، ونوع إشارة الإدخال، وبروتوكول الاتصال، وضغط الإمداد، وحماية العلبة قبل استبدال النماذج. تم تصميم DVC6200 للتركيب بشكل ملائم للتعديل على معظم مشغلات الهواء من نوع Fisher وغير Fisher، ويسمح التصميم المعياري باستبدال مكونات العمل المهمة دون إزالة الأسلاك الميدانية أو الأنابيب الهوائية.
