HART 5 أو HART 7 الاتصالات الرقمية صمام موقف المصنع المجمعة مسبقا واختبارها مسبقا حزمة مع نظام ردود الفعل بدون ربط وحدة تحكم الصمام

1
MOQ
US $2,500 ~ $6,500
السعر
HART 5 أو HART 7 الاتصالات الرقمية صمام موقف المصنع المجمعة مسبقا واختبارها مسبقا حزمة مع نظام ردود الفعل بدون ربط وحدة تحكم الصمام
ميزات صالة عرض منتوج وصف التقييمات والمراجعات طلب عرض أسعار
ميزات
مواصفات
مادة: الفولاذ المقاوم للصدأ وسبائك الألومنيوم
قوة: كهربائي
طلب: العامة والصناعية
قياسي أو غير قياسي: معيار
يكتب: التحكم، هوائي
نوع الاتصال: خيط
نوع التوصيل: أفسد
إبراز:

مُوَضِّع صمام رقمي Fisher DVC6200

,

محدد موضع صمام التحكم المتوافق مع HART

,

جهاز تحديد موقع الصمام الهوائي

معلومات اساسية
اسم العلامة التجارية: Fisher
رقم الموديل: DVC6200
شروط الدفع والشحن
تفاصيل التغليف: كرتونة أو صندوق خشبي، 30 × 30 × 30 سم
وقت التسليم: 5 ~ 8 أسابيع
شروط الدفع: تي/تي
القدرة على العرض: 2800 وحدة سنويا
منتوج وصف

نظرة عامة على المنتج

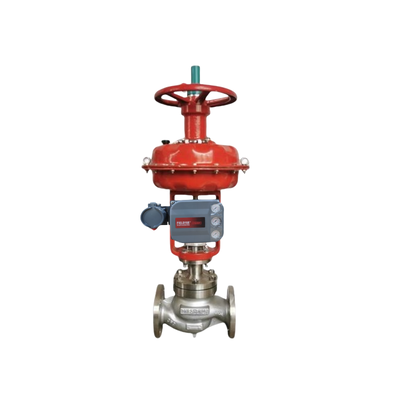

حزمة موضع الصمام الرقمي Fisher DVC6200 هي حل مجمع ومختبر بالكامل في المصنع، مصمم للتحكم الدقيق في الصمامات في الصناعات العملية المتطلبة. تجمع بين موضع الصمام الرقمي، وأجهزة التركيب، وتوصيلات الأطراف، وإعدادات المعايرة الموثقة في حزمة واحدة كاملة، مما يقلل بشكل كبير من وقت التشغيل في الموقع ويزيل الحاجة إلى مطابقة موضع الصمام والمشغل ومكونات التغذية الراجعة بشكل منفصل. يستقبل DVC6200 إشارة دخل تناظرية 4-20 مللي أمبير تيار مستمر ويحولها إلى ضغط خرج هوائي لقيادة مشغل الصمام بدقة عالية. يستخدم اتصال HART 5 أو HART 7، مما يسمح بالوصول إلى بيانات حالة الصمام عن بُعد من أي نقطة على طول الحلقة. يلغي نظام التغذية الراجعة عالي الأداء بدون وصلات الاتصال المادي بين ساق الصمام وموضع الصمام، لذلك لا توجد أجزاء قابلة للتآكل ويتم زيادة عمر دورة التجميع إلى أقصى حد. يدعم الجهاز التحكم في التخميد والتحكم في التشغيل/الإيقاف، وهو متوافق مع المشغلات الخطية ذات الساق المنزلقة بمدى سفر من 6.35 مم إلى 606 مم بالإضافة إلى المشغلات الدوارة بربع دورة من 45 درجة إلى 180 درجة. تتوفر تغذية راجعة للموضع من خلال جهاز إرسال مدمج 4-20 مللي أمبير أو مفتاح منفصل، اعتمادًا على التكوين المطلوب. نظرًا لأن الحزمة تصل معايرة ومختبرة في المصنع، يتلقى المستخدمون حلاً منسقًا يقلل من أخطاء الأسلاك ويقصر وقت بدء التشغيل.

تم تصميم الغلاف للبيئات الصناعية القاسية، ويحمل حماية من النوع 4X و IP66 التي تقاوم الغبار وتسلل المياه والأجواء المسببة للتآكل. يتراوح نطاق درجة الحرارة المحيطة القياسي من -40 إلى +85 درجة مئوية، وخيار درجة الحرارة القصوى يوسع التشغيل إلى -52 درجة مئوية عند تحديد مطاط الفلوروسيليكون. يمكن أن يتراوح ضغط الإمداد من الحد الأدنى الموصى به وهو 0.3 بار فوق متطلبات المشغل إلى حد أقصى 10.0 بار (145 رطل لكل بوصة مربعة)، واستهلاك الهواء في حالة مستقرة مع مرحل التسرب المنخفض أقل من 0.056 نيوتن متر مكعب/ساعة عند ضغط إمداد 1.4 بار. يحمل DVC6200 مجموعة شاملة من الشهادات، بما في ذلك موافقات CSA و FM و ATEX و IECEx والموافقات البحرية من Lloyd's Register و Bureau Veritas و DNV و ABS. يدعم الهواء والغاز الطبيعي والنيتروجين كوسائط إمداد، ويستخدم على نطاق واسع في صناعات النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة، ومعالجة المياه، واللب والورق، والتعدين، والأغذية والمشروبات، والمستحضرات الصيدلانية. يجمع الجمع بين الاتصال الرقمي والقدرة على التشخيص الذاتي والبناء المحكم والتركيب المرن هذه الحزمة خيارًا موثوقًا به للأتمتة طويلة الأجل للصمامات وتشغيل المصنع المنخفض الصيانة.

المواصفات الفنية



المعلمة المواصفات
الموديل DVC6200
نوع المنتج حزمة موضع الصمام الرقمي
إشارة الدخل 4-20 مللي أمبير تيار مستمر، اسمي؛ تقسيم النطاق متاح
بروتوكول الاتصال HART 5 / HART 7
الحد الأدنى للجهد 9.5 فولت تيار مستمر للتحكم التناظري؛ 10 فولت تيار مستمر لاتصال HART
أقصى ضغط مخرج 145 رطل لكل بوصة مربعة (10.0 بار)
وسائط الإمداد الهواء / الغاز الطبيعي / النيتروجين
استهلاك الهواء أقل من 0.056 نيوتن متر مكعب/ساعة عند 1.4 بار (20 رطل لكل بوصة مربعة)
حماية الغلاف النوع 4X / IP66
درجة الحرارة المحيطة -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)
خيار درجة الحرارة القصوى -52 إلى +85 درجة مئوية مع مطاط الفلوروسيليكون
نوع التركيب مركب مدمج
معيار التركيب IEC 60534-6-1 / IEC 60534-6-2 / VDI/VDE 3845 / NAMUR
توافق المشغل خطية ذات ساق منزلقة (مدى سفر 6.35-606 مم)؛ دوارة بربع دورة (45 درجة - 180 درجة)
تغذية راجعة للموضع جهاز إرسال مدمج 4-20 مللي أمبير / مفتاح منفصل
التشخيصات نعم، تشخيصات أداء FIELDVUE
الشهادات موافقات CSA / FM / ATEX / IECEx / بحرية
مادة الغلاف سبائك الألومنيوم (قياسي) / الفولاذ المقاوم للصدأ (اختياري)
الوزن 3.5 كجم / 7.7 رطل (ألومنيوم)؛ 8.6 كجم / 19 رطل (فولاذ مقاوم للصدأ)

صناعة التطبيق

معالجة النفط والغاز

مصانع المواد الكيميائية والبتروكيماويات

محطات توليد الطاقة ومحطات الدورة المركبة

معالجة المياه ومياه الصرف الصحي

مصانع اللب والورق

معالجة التعدين والمعادن

إنتاج الأغذية والمشروبات

تصنيع المستحضرات الصيدلانية

تتطلب هذه الصناعات تحكمًا دقيقًا في الصمامات، واتصالًا موثوقًا عن بُعد، وقدرة تشخيصية عبر الإنترنت. يعتبر DVC6200 مناسبًا بشكل خاص لخدمة الأمونيا السائلة، وأنظمة مياه تبريد زيت تشحيم المولدات، ومنشآت معالجة الغاز حيث يؤثر موثوقية الصمام بشكل مباشر على وقت تشغيل الإنتاج. يتحمل خيار الغلاف المصنوع من الفولاذ المقاوم للصدأ الأجواء المسببة للتآكل الموجودة عادة في المصانع الكيميائية ومصانع اللب والورق ومنشآت النفط والغاز البحرية. مع اتصال HART، يمكن للمشغلين الوصول إلى بيانات حالة الصمام دون دخول مناطق خطرة، مما يحسن السلامة ويقلل التعرض للبيئات الخطرة.

المشاكل الشائعة

لن يتواصل الجهاز - تحقق من مصدر الطاقة عند أطراف الجهاز وتأكد من تلبية الحد الأدنى لمتطلبات الجهد البالغة 9.5 فولت تيار مستمر للتحكم التناظري أو 10 فولت تيار مستمر لاتصال HART.

لا يتحرك الصمام من 0 إلى 100٪ مع تغيير نقطة الضبط - تحقق من التوصيلات الهوائية وضغط الإمداد؛ تأكد من تكوين كتلة الإخراج الصحيحة (AO أو DO) في تحديد الميزات.

نقطة ضبط كتلة المحول لا يتم تحديثها من كتلة AO - قم بتغيير وضع كتلة المحول إلى تلقائي وتأكد من أن كتلة AO نشطة.

قراءة الدخل التناظري لا تتطابق مع التيار الفعلي - تحقق من جهد الأطراف، واستقطاب الأسلاك، ومقاومة الحلقة.

الصمام عالق أو الملف عالق - قم بتشغيل اختبارات تشخيص ValveLink لتحديد احتكاك تجميع الصمام، أو كسر زنبرك المشغل، أو كسر ساق الصمام/المشغل.

انخفاض أو ارتفاع ضغط الهواء أو انخفاض الضغط - افحص منظم ضغط الهواء، وتحقق من وجود تسرب هواء خارجي في غشاء المشغل أو الأنابيب، وتأكد من أن ضغط الإمداد أعلى بـ 0.3 بار على الأقل من الحد الأقصى لمتطلبات المشغل.

احتكاك مفرط في تجميع الصمام - قم بإجراء اختبارات تشخيصية لقياس الاحتكاك ومقارنته بالخط الأساسي؛ افحص حالة الحشو والساق.

تغذية راجعة للموضع غير صحيحة - أعد معايرة جهاز إرسال الموضع المدمج 4-20 مللي أمبير أو تحقق من تشغيل مفتاح الحد.

تسلل الرطوبة إلى صندوق الأطراف - افحص أختام الغلاف، ووصلات الكابلات، ومسامير الغطاء؛ تحقق من سلامة IP66.

انقطاع الاتصال على حلقة HART - تحقق من أسلاك الحلقة، والتدريع، والإنهاء، وعنوان جهاز HART.

الموديلات البديلة

Fisher DVC6200 HC (سعة عالية)

Fisher DVC6200 SIS (نظام أمان مُجهز)

Fisher DVC6200p (PROFIBUS PA)

Fisher DVC6200f (FOUNDATION Fieldbus)

Fisher DVC2000 موضع الصمام الرقمي

Neles ND9000 Series (ND9103 / ND9106 / ND9203 / ND9206)

Samson TROVIS 3730 Series (3730-1/2/3/4)

Samson 3725 / 4763

Masoneilan SVI II Series (SVI2 / SVI3 / SVI1000)

Flowserve Logix 520MD / 3200MD

ملاحظة الاختيار: تحقق من توافق شفة التركيب، ومدى سفر المشغل، ونوع إشارة الدخل، وبروتوكول الاتصال، وضغط الإمداد، وحماية الغلاف قبل استبدال الموديلات. تم تصميم DVC6200 لتركيب سهل التعديل على معظم المشغلات الهوائية Fisher وغير Fisher، ويسمح التصميم المعياري باستبدال المكونات العاملة الهامة دون إزالة الأسلاك الميدانية أو الأنابيب الهوائية.
